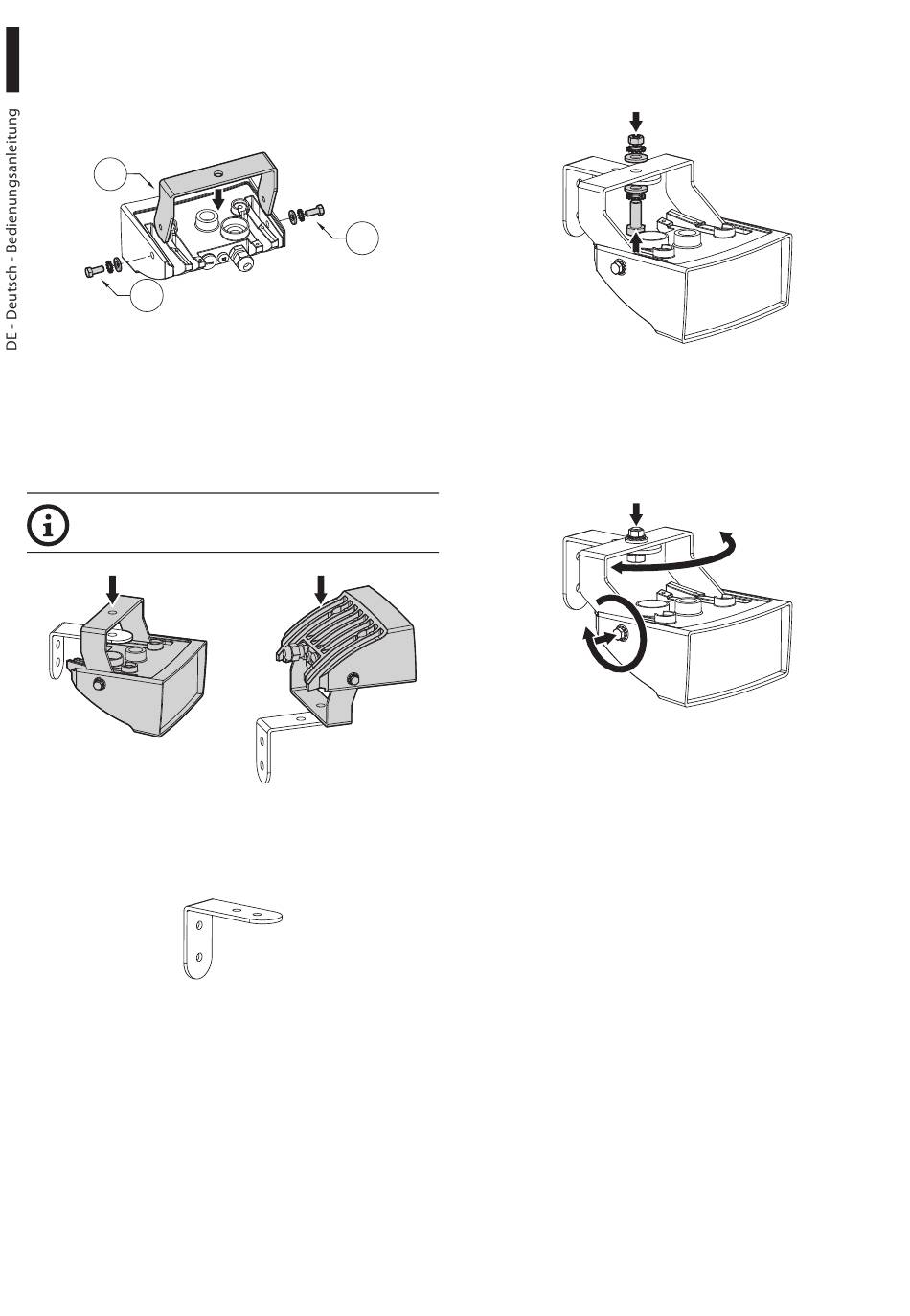

6 Zusammenbau

Den oberen Bügel (01) mithilfe der mitgeliefert
Schrauben und Unterlegscheiben (02) am
Scheinwerfer befestigen.
01
02
Abb. 3

7 Installation

7.1 Wandmontage des
Scheinwerfers
Während der Installation kann die Position
des Scheinwerfers gewählt werden.
Abb. 4
Den Bügel wie in der Abbildung befestigen und die
Schrauben an der Wand festziehen.
Abb. 5
6
Den mit Bügel versehenen Scheinwerfer mithilfe der
in der Lieferung enthaltenen Schraube, Mutter und
Unterlegscheiben befestigen.
02
Abb. 6
Die vertikale und horizontale Neigung des
Scheinwerfers wird eingestellt, indem die
entsprechenden Befestigungsschrauben gedreht
werden.
Abb. 7
Mit dem Überwachungsgerät den hierdurch
ausgeleuchteten Bereich prüfen. Alle Schrauben
festziehen.
