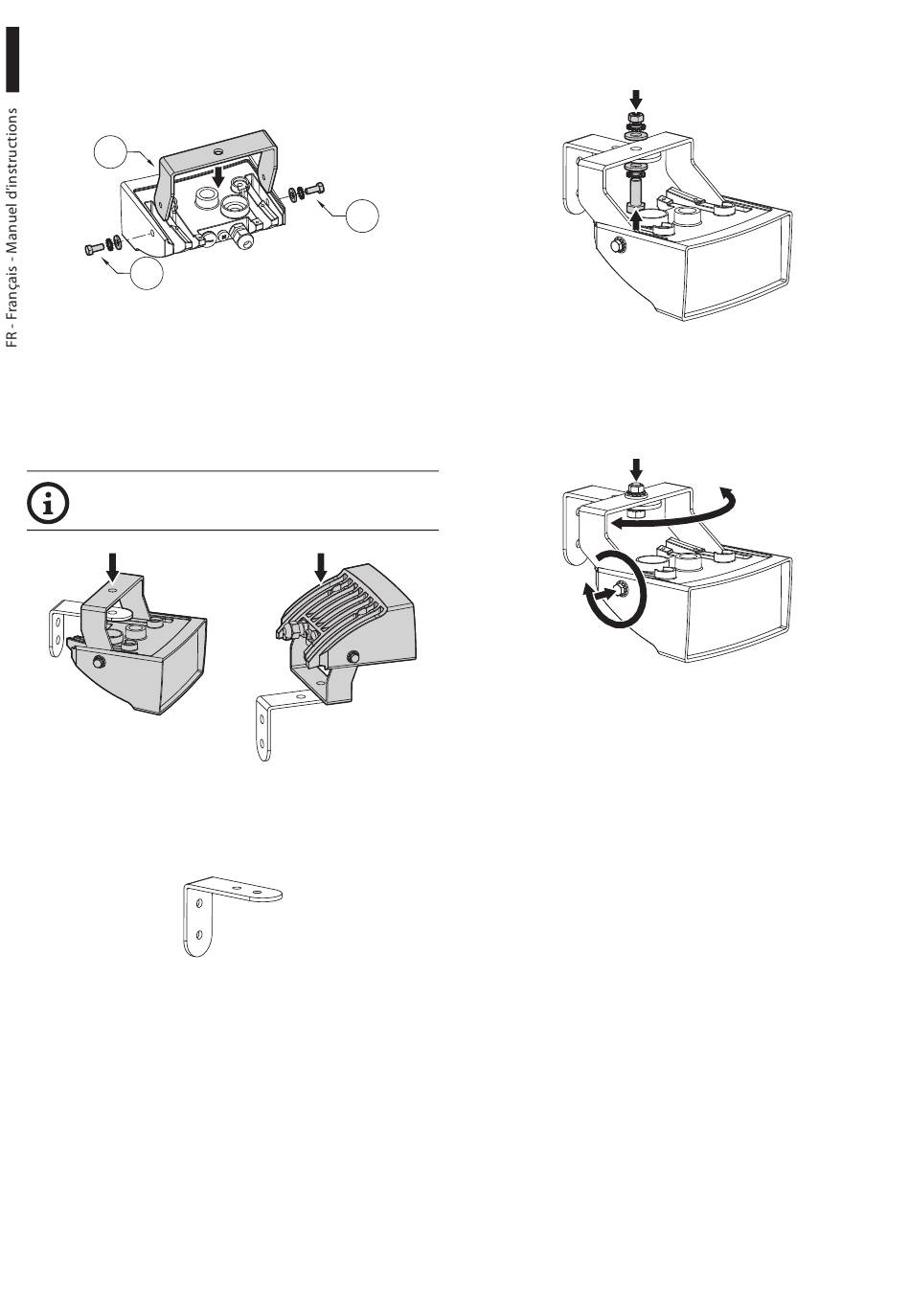

6 Assemblage

Fixer l'étrier supérieur (01) et le projecteur avec les vis
et les rondelles (02) fournies.
01
02
Fig. 3

7 Installation

7.1 Installation du projecteur sur
le mur
On peut décider la position du projecteur
lors de la phase d'installation.
Fig. 4
Fixer l'étrier comme illustré sur la figure, en serrant à
fonds les vis sur le mur.
Fig. 5
6
Fixer le projecteur ainsi que l'étrier avec la vis, l'écrou
et les rondelles fournis.
02
Fig. 6
Régler l'inclinaison verticale et horizontale
du projecteur en agissant sur les vis de fixage
correspondantes.
Fig. 7
Vérifier sur le moniteur le champ d'éclairage obtenu.
Serrer à fond toutes les vis.
MNVCIRHS_2048_FR
