Inhaltszusammenfassung für Videotec GEKO IRH

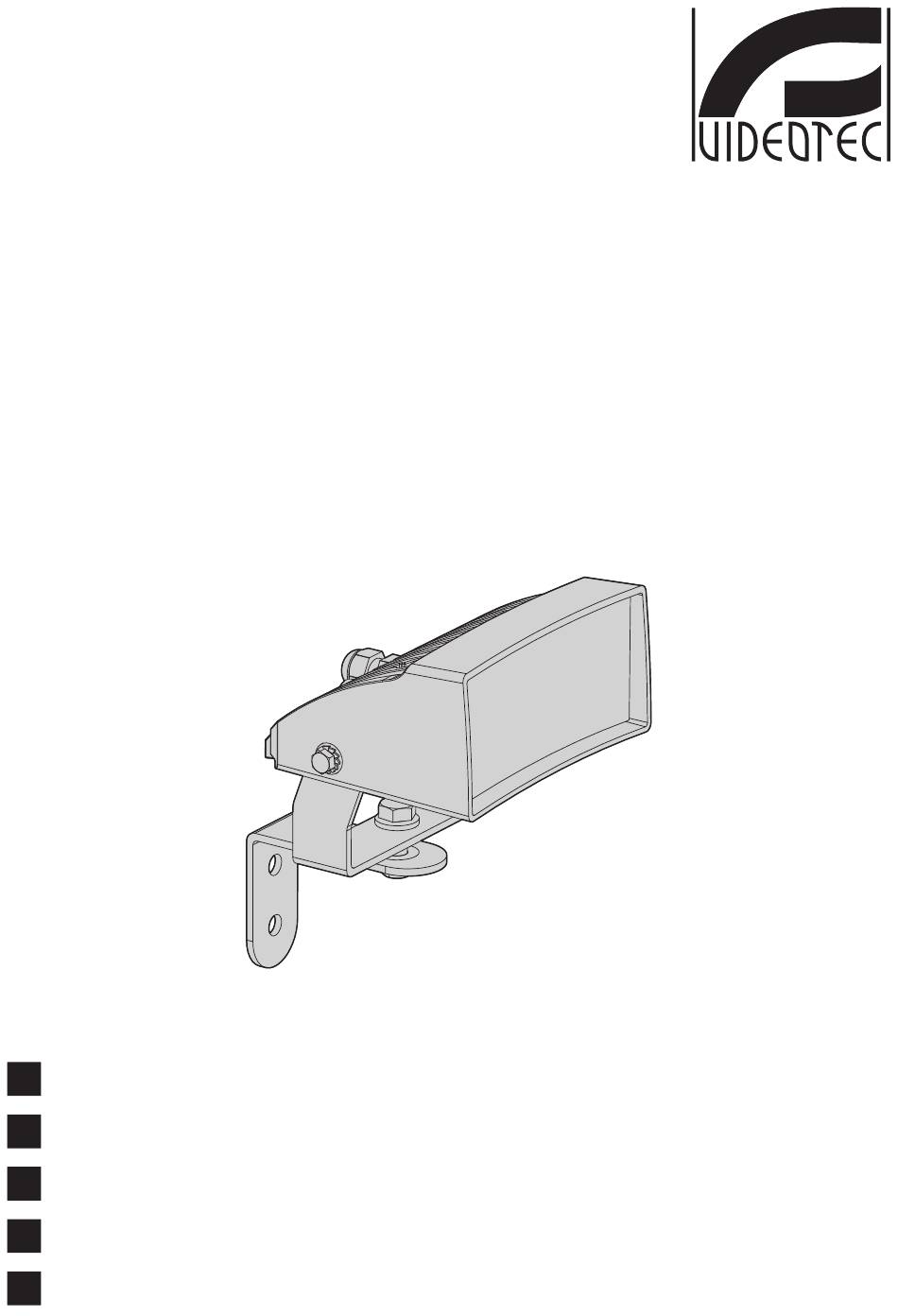

- Seite 1 РУССКИЙ GEKO IRH (IRH) LED illuminator English - Instruction manual Italiano - Manuale di istruzioni Français - Manuel d’instructions Deutsch - Bedienungsanleitung Русский - Руководство по эксплуатации...
- Seite 33 DEUTSCH GEKO IRH (IRH) LED- Scheinwerfer Deutsch - Bedienungsanleitung...
- Seite 34 Inhaltsverzeichnis D E U T S C H 1 Allgemeines ..........................3 1.1 Schreibweisen..................................3 2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken ......3 3 Sicherheitsnormen ........................3 4 Identifizierung .......................... 5 4.1 Beschreibung und Bezeichnung des Produktes ......................5 4.2 Kennzeichnung des Produkts ............................
-
Seite 35: Allgemeines
1 Allgemeines 3 Sicherheitsnormen Vor der Installation und Anwendung dieses Produkts Die Lampe nicht anfassen, wenn sie in ist die gesamte mitgelieferte Dokumentation Betrieb ist. Kann zu Verletzungen an den aufmerksam zu lesen. Zum späteren Nachschlagen Augen führen. das Handbuch in Reichweite aufbewahren. Der Infrarotlicht-LED-Schweinwerfer 1.1 Schreibweisen emittiert sichtbares Licht mit hoher... - Seite 36 ACHTUNG! Der Weißlicht-LED- ACHTUNG! Die Installation und Wartung Schweinwerfer emittiert sichtbares der Vorrichtung ist technischen Fachleuten Licht mit hoher Intensität. Aufgrund vorbehalten. der Bewertung der photobiologischen • Der Hersteller lehnt jede Haftung für eventuelle Sicherheit, in Übereinstimmung mit der Schäden ab, die aufgrund unsachgemäßer Norm EN62471/IEC62471, wurde das Gerät Anwendung der in diesem Handbuch erwähnten in der Risikogruppe 2 eingestuft, wo die...
-
Seite 37: Identifizierung
4 Identifizierung 5 Vorbereitung des Produktes auf den Gebrauch 4.1 Beschreibung und Bezeichnung des Produktes Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall Die vom Scheinwerfer GEKO erzeugte Beleuchtung der Gewährleistungsrechte. erhellt gleichmäßig das gesamte Sichtfeld und beseitigt Lichtflecken und Unterbelichtungen für 5.1 Entfernen der Verpackung unübertreffliche Nachtbilder und eine sichere Überwachung des Bereichs. -
Seite 38: Zusammenbau
6 Zusammenbau Den mit Bügel versehenen Scheinwerfer mithilfe der in der Lieferung enthaltenen Schraube, Mutter und Unterlegscheiben befestigen. Den oberen Bügel (01) mithilfe der mitgeliefert Schrauben und Unterlegscheiben (02) am Scheinwerfer befestigen. Abb. 3 Abb. 6 7 Installation Die vertikale und horizontale Neigung des 7.1 Wandmontage des Scheinwerfers wird eingestellt, indem die entsprechenden Befestigungsschrauben gedreht... -
Seite 39: Installation Des Scheinwerfers Am Gehäuse (Bausatz Osuppir)
7.2 Installation des Scheinwerfers 7.4 Einstellen der Schwelle am Gehäuse (Bausatz OSUPPIR) für die Auslösung des Dämmerungssensors Die Platte (01) zwischen Gehäuse (02) und Bügel (03) mithilfe der mitgelieferten Schrauben (04) befestigen. Der Scheinwerfer besitzt einen integrierten Dämmerungssensor, der eine automatische Ein- und Ausschaltung unter vorher festgelegten Lichtverhältnissen ermöglicht. -
Seite 40: Deaktivierung Des Dämmerungssensors
7.5 Deaktivierung des 7.7 Technische Spezifikationen Dämmerungssensors der Kabel Zur Deaktivierung der automatischen Einschaltung Je nach Scheiwerfertyp (Modell Low oder High des Scheinwerfers Helligkeit auf das Minimum Power) und Versorgungsspannung, sich an folgende einstellen (Potenziometer entgegen Uhrzeigersinn Maximallängen für die Versorgungskabel (Anschluss bis zum Anschlag drehen). -
Seite 41: Informationen Bezüglich Entsorgung Und Recycling
9 Problemlösung Geliefert mit mehrpoligem Kabel: 4x0.34mm² (22AWG), L=2m 9.1 Kontrolle der 10.4 Scheinwerfer Stromversorgung GEKO IRH STREUWINKEL UND ABSTÄNDE EINZELNER SCHEIN Prüfen Sie, ob die Einheit an eine Spannung zwischen WERFER 12-24Vdc oder 24Vac +/- 10% angeschlossen ist. Streuwin- Höchstentfernung 9.2 Prüfung der... -
Seite 42: Umgebung
FCC part 15 (Klasse A), ICES-003 (Klasse A) 11 Technische Zeichnungen Die Maße sind in Millimetern angegeben. Ø 6.2 Abb. 12 GEKO IRH. Headquarters Italy Videotec S.p.A. Via Friuli, 6 - I-36015 Schio (VI) - Italy Tel. +39 0445 697411 - Fax +39 0445 697414 Email: info@videotec.com...
