Einbauen Des Smartcardlesegeräts - Dell Latitude 5420 Serviceanleitung

Schritte
1. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Platine.
2. Entfernen Sie die vier Schrauben (M2x2,5), mit denen das Smartcardlesegerät an der Handauflagenbaugruppe befestigt ist.
3. Heben Sie das Smartcardlesegerät aus der Handballenstützenbaugruppe.
Einbauen des Smartcardlesegeräts
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das
Installationsverfahren durchführen.
Info über diese Aufgabe

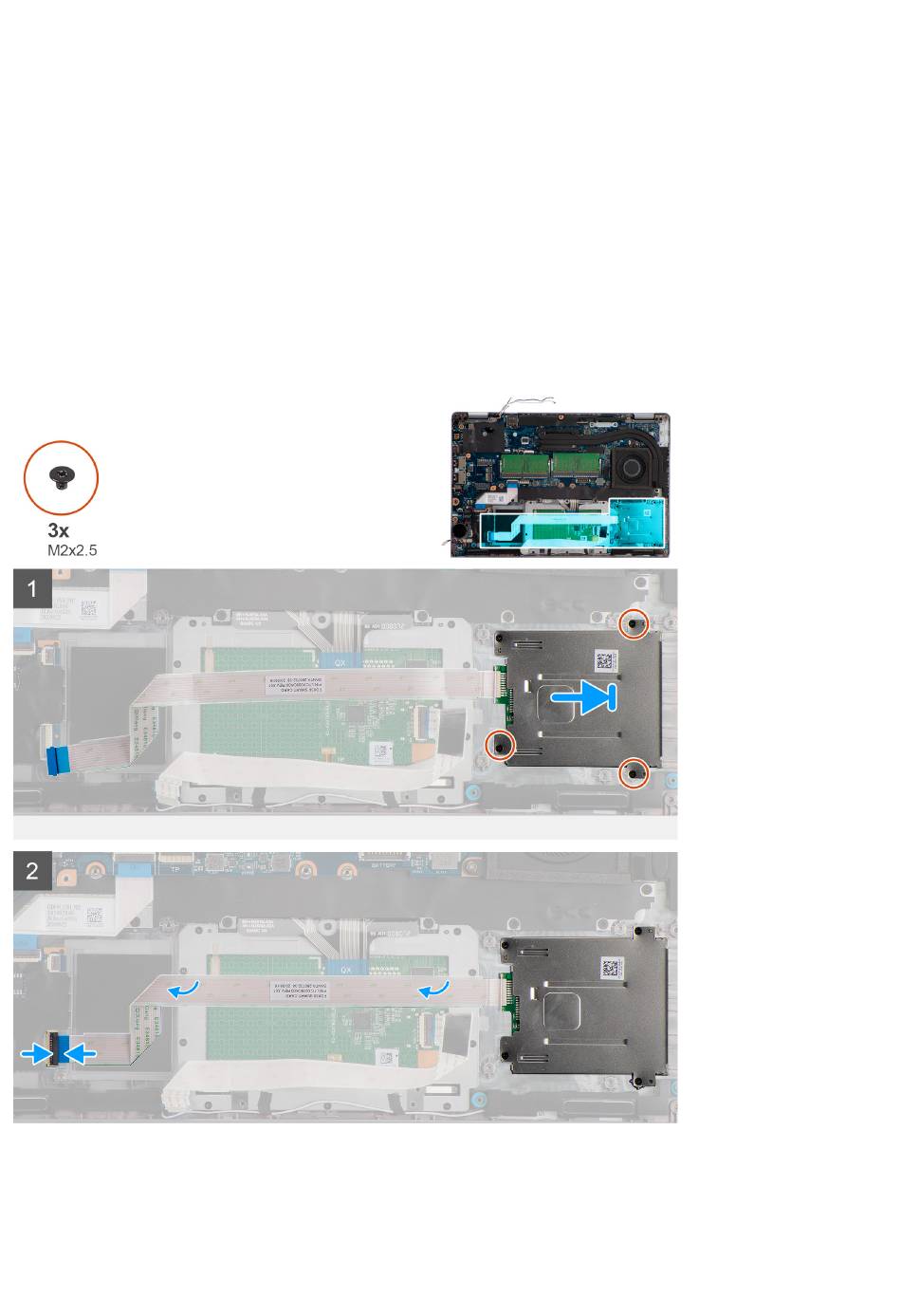

Die nachfolgende Abbildung zeigt die Position des Smartcardlesegeräts und bietet eine visuelle Darstellung des
Installationsverfahrens.
Schritte
1. Platzieren Sie das Smartcardlesegerät korrekt ausgerichtet auf der Handballenstützen-Baugruppe.
2. Bringen Sie die vier Schrauben (M2x2,5) wieder an, mit denen das Smartcardlesegerät an der Handauflagenbaugruppe
befestigt wird.
Entfernen und Einbauen von Komponenten 55
