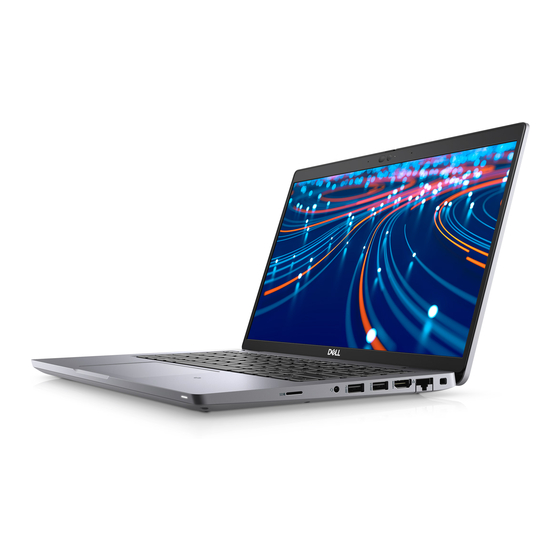

Latitude 5430
Servicehandbuch
Vorschriftenmodell: P137G
Vorschriftentyp: P137G005/P137G006
März 2022
Rev. A00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dell Latitude 5430

Inhaltszusammenfassung für Dell Latitude 5430

  • Seite 1 Latitude 5430 Servicehandbuch Vorschriftenmodell: P137G Vorschriftentyp: P137G005/P137G006 März 2022 Rev. A00...
  • Seite 2 Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2022 Dell Inc. oder ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder Tochterunternehmen. Andere Markennamen sind möglicherweise Marken der entsprechenden Inhaber.

  • Seite 3: Inhaltsverzeichnis

    Nach der Arbeit an Komponenten im Inneren des Computers.................. 9 BitLocker..................................10 Kapitel 2: Entfernen und Einbauen von Komponenten................ 11 Empfohlene Werkzeuge............................... 11 Schraubenliste..................................11 Hauptkomponenten von Latitude 5430..........................12 SIM-Kartenfach..................................14 Entfernen des SIM-Kartenfachs..........................14 Installieren des SIM-Kartenfachs..........................15 microSD-Karte..................................16 Entfernen der micro-SD-Karte.............................
  • Seite 4 Entfernen des Akkukabels............................34 Einsetzen des Akkukabels.............................35 Innerer Montagerahmen..............................36 Entfernen des inneren Montagerahmens........................36 Installieren des inneren Montagerahmens........................38 LED-Platine..................................39 Entfernen der LED-Platine............................39 Einbauen der LED-Platine.............................40 Kühlkörper..................................... 41 Entfernen des Kühlkörpers............................41 Einbauen der Kühlkörperbaugruppe..........................42 Lautsprecher..................................43 Entfernen des Lautsprechers............................43 Einbauen des Lautsprechers............................
  • Seite 5 Integrierter LCD-Selbsttest (BIST)........................... 108 Systemdiagnoseanzeigen..............................109 Wiederherstellen des Betriebssystems..........................111 Zurücksetzen der Echtzeituhr (RTC)..........................111 Automatische RTC-Zurücksetzung...........................111 Sicherungsmedien und Wiederherstellungsoptionen...................... 111 Ein- und Ausschalten des WLAN............................112 Entladen des Reststroms (Kaltstart)..........................112 Kapitel 6: Hilfe erhalten und Kontaktaufnahme mit Dell..............113 Inhaltsverzeichnis...

  • Seite 6: Kapitel 1: Arbeiten An Komponenten Im Inneren Des Computers

    Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Lesen Sie die Sicherheitshinweise, die Sie zusammen mit dem Produkt erhalten haben bzw.

  • Seite 7: Sicherheitsvorkehrungen

    Stellen Sie sicher, dass der Computer heruntergefahren und der Netzadapter getrennt ist. a. Halten Sie die <B>-Taste auf der Tastatur gedrückt und drücken Sie dann den Netzschalter 3 Sekunden lang oder bis das Dell Logo auf dem Bildschirm angezeigt wird.

  • Seite 8: Schutz Vor Elektrostatischer Entladung

    Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar.

  • Seite 9: Esd-Schutz - Zusammenfassung

    Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden.

  • Seite 10: Bitlocker

    Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie im Wissensdatenbank-Artikel: Aktualisieren des BIOS auf Dell Systemen mit aktiviertem BitLocker. Der Einbau der folgenden Komponenten löst BitLocker aus: ●...

  • Seite 11: Kapitel 2: Entfernen Und Einbauen Von Komponenten

    Entfernen und Einbauen von Komponenten ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration. Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: ● Kreuzschlitzschraubendreher Größe 0 ●...

  • Seite 12: Hauptkomponenten Von Latitude 5430

    Smartcardlesegerät M2x2,5 LED-Platine M2x3 Tastaturbaugruppe M2x2 Tastaturhalterung M2x2 Bildschirmbaugruppe M2,5x5 (Bildschirmscharnier zur Handauflagenbaugruppe) Bildschirmscharnier M2,5x3 (Bildschirmscharnier zur hinteren Bildschirmabdeckung) Bildschirm M2.5x3 Hauptkomponenten von Latitude 5430 Die folgende Abbildung zeigt die wichtigsten Komponenten von Latitude 5430. Entfernen und Einbauen von Komponenten...
  • Seite 13 1. Bodenabdeckung 2. Akku 3. Lautsprecher 4. Speichermodule 5. Innerer Montagerahmen 6. Systemplatine 7. Tastaturbaugruppe 8. Smartcardlesegerät Entfernen und Einbauen von Komponenten...

  • Seite 14: Sim-Kartenfach

    17. WWAN-Karte 18. WLAN-Karte ANMERKUNG: Dell stellt eine Liste der Komponenten und ihrer Artikelnummern für die ursprüngliche erworbene Systemkonfiguration bereit. Diese Teile sind gemäß der vom Kunden erworbenen Gewährleistung verfügbar. Wenden Sie sich bezüglich Kaufoptionen an Ihren Dell Vertriebsmitarbeiter. SIM-Kartenfach...

  • Seite 15: Installieren Des Sim-Kartenfachs

    Schritte 1. Führen Sie einen Stift in die Auswurföffnung ein, um das SIM-Kartenfach zu lösen. 2. Drücken Sie auf den Stift, damit die Sperre entriegelt und das SIM-Kartenfach ausgeworfen wird. 3. Schieben Sie das SIM-Kartenfach aus dem Steckplatz im System. 4.

  • Seite 16: Microsd-Karte

    Nächste Schritte Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. microSD-Karte Entfernen der micro-SD-Karte Voraussetzungen Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. Info über diese Aufgabe Die folgende Abbildung zeigt das Entfernen der microSD-Karte.

  • Seite 17: Bodenabdeckung

    Schritte Schieben Sie die microSD-Karte in den entsprechenden Steckplatz, bis sie hörbar einrastet. Nächste Schritte 1. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bodenabdeckung Entfernen der Bodenabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 18 Entfernen und Einbauen von Komponenten...

  • Seite 19: Anbringen Der Bodenabdeckung

    Schritte 1. Lösen Sie die acht unverlierbaren Schrauben, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt ist. 2. Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung an den oberen U-förmigen Einkerbungen der oberen Kante der Bodenabdeckung ab, um die Bodenabdeckung von der Handauflagen- und Tastaturbaugruppe zu lösen. 3.

  • Seite 20: Wlan-Karte

    Schritte 1. Richten Sie die Schraubenbohrungen auf der Bodenabdeckung an den Schraubenbohrungen auf der Handauflagenbaugruppe aus und lassen Sie dann die Bodenabdeckung einrasten. 2. Ziehen Sie die acht unverlierbaren Schrauben an, mit denen die Bodenabdeckung an der Handauflagenbaugruppe befestigt wird. Nächste Schritte 1.

  • Seite 21: Einbauen Der Wlan-Karte

    Schritte ANMERKUNG: Wenn Sie die WLAN-Karte aus dem System entfernen und das Klebeband, mit dem die WLAN-Karte befestigt ist, zusammen mit der WLAN-Karte aus dem System entfernt wird, bringen Sie es wieder am System an. 1. Entfernen Sie die Schraube (M2x2,5), mit der die WLAN-Kartenhalterung an der WLAN-Karte befestigt ist. 2.
  • Seite 22 Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung des Antennenkabels. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der WLAN-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2. Richten Sie die Kerbe der WLAN-Karte an der Halterung des WLAN-Kartensteckplatzes aus. ANMERKUNG: Wenn beim Entfernen der WLAN-Karte aus dem Computer das Klebepad entfernt wird, mit dem die WLAN- Karte befestigt wird, bringen Sie es wieder am Computer an.

  • Seite 23: Wwan-Karte

    WWAN-Karte Entfernen der WWAN-Karte Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Entfernen bildlich dar.

  • Seite 24: Einbauen Der Wwan-Karte

    Einbauen der WWAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der WWAN-Karte und stellt das Verfahren zum Einbauen bildlich dar. Schritte 1.

  • Seite 25: Ssd-Laufwerk

    5. Bringen Sie die Schraube (M2x2,5) zur Befestigung der WWAN-Kartenhalterung an der WWAN-Karte wieder an. ANMERKUNG: Eine Anleitung zum Auffinden der IMEI-Nummer Ihres Computers (International Mobile Station Equipment Identity) finden Sie im Knowledge Base-Artikel 000143678 unter www.dell.com/support. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Setzen Sie die microSIM-Karte ein.

  • Seite 26: Einbauen Des M.2-2280-Solid-State-Laufwerks

    Einbauen des M.2-2280-Solid-State-Laufwerks Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des M.2.-2280-Solid-State-Laufwerks und stellt das Installationsverfahren bildlich dar. Schritte 1. Richten Sie die Kerbe auf dem M.2-2280-Solid-State-Laufwerk an der Lasche am Steckplatz für Solid-State-Laufwerke aus. 2.

  • Seite 27: Einbauen Des M.2-2230-Solid-State-Laufwerks

    Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des M.2 2230-Solid-State-Laufwerks und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Kühlplatte des M.2-2230-Solid-State-Laufwerks an der M.2-2230-Solid- State-Laufwerkhalterung befestigt ist. 2.
  • Seite 28 Schritte 1. Drehen Sie die M.2-2230-Solid-State-Laufwerkhalterung um und richten Sie die Kerbe am M.2-2230-Solid-State-Laufwerk an der Lasche an der M.2-2230-Solid-State-Laufwerkhalterung aus. 2. Bringen Sie die Schraube (M2x3) zur Befestigung des M.2-2230-Solid-State-Laufwerks an der M.2-2230-Solid-State- Laufwerkhalterung wieder an. 3. Richten Sie die M.2-2230-Solid-State-Laufwerkhalterung auf den Anschluss auf der Hauptplatine aus und setzen Sie sie ein, um das M.2-2230-Solid-State-Laufwerk anzubringen.

  • Seite 29: Speichermodule

    Speichermodule Entfernen der Speichermodule Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der Speichermodule und stellen das Verfahren zum Entfernen bildlich dar.

  • Seite 30: Akku

    Schritte 1. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 2. Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Nächste Schritte 1.

  • Seite 31: Entfernen Der 3-Zellen-Batterie

    ● Wenn sich eine Batterie aufbläht und in Ihrem Computer stecken bleibt, versuchen Sie nicht, sie zu lösen, da das Durchstechen, Biegen oder Zerdrücken einer Lithium-Ionen-Batterie gefährlich sein kann. Wenden Sie sich in einem solchen Fall an den technischen Support von Dell. Siehe www.dell.com/contactdell. ● Erwerben Sie ausschließlich original Batterien von www.dell.com...

  • Seite 32: Einbauen Der 3-Zellen-Batterie

    Einbauen der 3-Zellen-Batterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position der 3-Zellen-Batterie und stellt das Verfahren zum Einsetzen bildlich dar. ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft.

  • Seite 33: Einsetzen Des 4-Zellen-Akkus

    ANMERKUNG: Wenn die Batterie für die Wartung von der Hauptplatine getrennt wurde, gibt es eine Verzögerung während des Systemstarts, da das System einen RTC-Batterie-Reset durchläuft. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Entfernen bildlich dar. Schritte 1.

  • Seite 34: Batteriekabel

    Schritte 1. Richten Sie die Batterie aus und setzen Sie sie auf der linken Seite des Computers ein. 2. Bringen Sie die drei Schrauben (M2x5) zur Befestigung des Akkus an der Handauflagenbaugruppe wieder an. 3. Verbinden Sie das Batteriekabel mit der Hauptplatine. Nächste Schritte 1.

  • Seite 35: Einsetzen Des Akkukabels

    Schritte 1. Drehen Sie den Akku um und lösen Sie das Akkukabel aus den Kabelführungen auf dem Akku. 2. Trennen Sie das Akkukabel vom entsprechenden Anschluss auf dem Akku. 3. Heben Sie das Akkukabel vom Akku ab. Einsetzen des Akkukabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 36: Innerer Montagerahmen

    Schritte 1. Platzieren Sie das Akkukabel korrekt ausgerichtet auf dem Akku. 2. Führen Sie das Akkukabel durch die Kabelführungen am Akku. 3. Verbinden Sie das Akkukabel mit dem Anschluss am Akku. Nächste Schritte 1. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein.
  • Seite 37 Schritte 1. Lösen Sie die Antennenkabel aus den Kabelführungen auf dem inneren Montagerahmen. 2. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Hauptplatine und entfernen Sie das Kabel aus den Kabelführungen am inneren Montagerahmen. 3. Entfernen Sie die zehn Schrauben (M2x3), mit denen der innere Montagerahmen an der Hauptplatine und der Handauflagenbaugruppe befestigt ist.

  • Seite 38: Installieren Des Inneren Montagerahmens

    Installieren des inneren Montagerahmens Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des inneren Montagerahmens und stellt das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten...

  • Seite 39: Led-Platine

    Schritte 1. Richten Sie die Schraubenbohrungen des inneren Montagerahmens an denen der Hauptplatine und der Handauflagenbaugruppe aus. ANMERKUNG: Stellen Sie sicher, dass die Lasche in der oberen linken Ecke des inneren Montagerahmens unterhalb der Lasche an der Handauflagenbaugruppe installiert ist. 2.

  • Seite 40: Einbauen Der Led-Platine

    Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der LED-Platine und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Schritte 1. Trennen Sie das LED-Platinenkabel vom Anschluss auf der Hauptplatine. 2. Entfernen Sie die Schraube (M2x3), mit der die LED-Platine an der Handauflagenbaugruppe befestigt ist. 3.

  • Seite 41: Kühlkörper

    Schritte 1. Richten Sie die Schraubenbohrung der LED-Platine an der Schraubenbohrung der Handballenstützen-Baugruppe aus. 2. Bringen Sie die Schraube (M2x3) zur Befestigung der LED-Platine an der Handauflagenbaugruppe wieder an. 3. Verlegen Sie das LED-Platinenkabel und verbinden Sie es mit dem Anschluss auf der Hauptplatine. Nächste Schritte 1.

  • Seite 42: Einbauen Der Kühlkörperbaugruppe

    Schritte 1. Trennen Sie das Kabel des Systemlüfters vom Anschluss auf der Systemplatine. 2. Entfernen Sie die zwei Schrauben (M2x5), mit denen die Systemlüfter- und Kühlkörperbaugruppe an der Hauptplatine befestigt ist. 3. Lösen Sie die vier unverlierbaren Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist. 4.

  • Seite 43: Lautsprecher

    Schritte 1. Richten Sie die Schraubenbohrungen der Kühlkörperanordnung an den Schraubenbohrungen der Systemplatine aus. 2. Verbinden Sie das Kabel des Systemlüfters mit dem Anschluss auf der Systemplatine. 3. Bringen Sie die beiden Schrauben (M2x5) zur Befestigung der Systemlüfter- und Kühlkörperbaugruppe an der Hauptplatine wieder an. 4.

  • Seite 44: Einbauen Des Lautsprechers

    Schritte 1. Trennen Sie das Lautsprecherkabel vom Anschluss auf der Systemplatine. 2. Entfernen Sie das Lautsprecherkabel aus den Kabelführungen am inneren Montagerahmen und an der Handauflagenbaugruppe. 3. Heben Sie die Lautsprecher zusammen mit dem Kabel aus der Handballenstützenbaugruppe heraus. Einbauen des Lautsprechers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 45: Systemplatine

    Schritte 1. Setzen Sie die Lautsprecher mithilfe der Passstifte und Gummiringdichtungen in die Steckplätze auf der Handballenstützen-Baugruppe ein. 2. Führen Sie das Lautsprecherkabel durch die Kabelführung am inneren Montagerahmen und an der Handauflagenbaugruppe. 3. Schließen Sie das Lautsprecherkabel wieder an den Anschluss an der Systemplatine an. Nächste Schritte 1.
  • Seite 46 1. Anschluss für den Fingerabdruckleser 2. Anschluss des Kamera-/IR-Kabels 3. eDP-Kabelanschluss 4. Anschluss des Touchscreen- und Sensorkabels 5. Anschluss für Systemlüfter 6. Batteriekabelstecker 7. Speichermodule 8. Touchpadkabelanschluss 9. Anschluss für USH-Platine 10. Anschluss des Knopfzellenbatteriekabels 11. Anschluss des Lautsprecherkabels 12. Anschluss für LED-Platine Entfernen und Einbauen von Komponenten...
  • Seite 47 Schritte ANMERKUNG: Die Hauptplatine kann zusammen mit dem angebrachten Kühlkörper entfernt und installiert werden, um das Verfahren zu vereinfachen und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten. Um dies zu erreichen, müssen Sie als Techniker auch die zwei Schrauben (M2x5) entfernen, mit denen der Systemlüfter an der Hauptplatine befestigt ist.

  • Seite 48: Einbauen Der Systemplatine

    10. Entfernen Sie die vier Schrauben (M2x3), mit denen die Hauptplatine an der Handauflagen- und Tastaturbaugruppe befestigt ist. 11. Heben Sie die Hauptplatine von der Handauflagenbaugruppe und der Tastaturbaugruppe ab. Einbauen der Systemplatine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 49 Entfernen und Einbauen von Komponenten...

  • Seite 50: Betriebsschalterplatine

    Schritte ANMERKUNG: Die Hauptplatine kann zusammen mit dem angebrachten Lüftermodul entfernt und installiert werden, um das Verfahren zu vereinfachen und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beizubehalten. Um dies zu erreichen, müssen Sie als Techniker auch die zwei Schrauben (M2x5) entfernen, mit denen der Systemlüfter an der Hauptplatine befestigt ist.

  • Seite 51: Einbauen Der Netzschalterplatine

    Info über diese Aufgabe ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten. Die nachfolgenden Abbildungen zeigen die Position der Betriebsschalterplatine und bieten eine visuelle Darstellung des Verfahrens zum Entfernen.

  • Seite 52: Smartcard-Lesegerät

    Schritte 1. Richten Sie die Netzschalterplatine an der Handballenstützen-Baugruppe aus und platzieren Sie sie entsprechend. 2. Bringen Sie die zwei Schrauben (M2x2,5) zur Befestigung der Netzschalterplatine an der Handauflagenbaugruppe wieder an. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Installieren Sie den inneren Montagerahmen.

  • Seite 53: Einbauen Des Smartcard-Lesegeräts

    7. Entfernen Sie die WLAN-Karte. 8. Entfernen Sie die WWAN-Karte. 9. Entfernen Sie den inneren Montagerahmen. Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position des Smartcardlesegeräts und bieten eine visuelle Darstellung des Ausbauverfahrens. Schritte 1. Öffnen Sie den Riegel und trennen Sie das Kabel des Smartcardlesegeräts vom Anschluss auf der USH-Platine. 2.
  • Seite 54 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Smartcardlesegeräts und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Platzieren Sie das Smartcardlesegerät korrekt ausgerichtet auf der Handauflagenbaugruppe. 2. Bringen Sie die drei Schrauben (M2x2,5) zur Befestigung des Smartcardlesegeräts an der Handauflagenbaugruppe wieder an. 3.

  • Seite 55: Tastaturbaugruppe

    Tastaturbaugruppe Entfernen der Tastaturbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie.
  • Seite 56 Schritte 1. Öffnen Sie den Riegel und trennen Sie das Tastaturkabel vom Anschluss auf dem Touchpad. 2. Trennen Sie das Kabel für die Tastaturhintergrundbeleuchtung vom entsprechenden Anschluss auf dem Touchpad. 3. Entfernen Sie die siebzehn Schrauben (M2x2), mit denen die Tastaturbaugruppe an der Handauflagenbaugruppe befestigt ist. 4.

  • Seite 57: Einbauen Der Tastaturbaugruppe

    5. Drehen Sie die Tastaturbaugruppe um. 6. Entfernen Sie die sechs Schrauben (M2x2), mit denen die Tastatur an der Tastaturhalterung befestigt ist. 7. Entfernen Sie die Tastatur aus der Tastaturhalterung. Einbauen der Tastaturbaugruppe Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.
  • Seite 58 Schritte 1. Platzieren Sie die Tastatur auf der Tastaturhalterung und richten Sie sie entsprechend aus. 2. Bringen Sie die sechs Schrauben (M2x2) zur Befestigung der Tastatur an der Tastaturhalterung wieder an. 3. Drehen Sie die Tastaturbaugruppe um. 4. Setzen Sie die Tastaturbaugruppe korrekt ausgerichtet auf die Handauflagenbaugruppe. 5.

  • Seite 59: Bildschirmbaugruppe

    Bildschirmbaugruppe Entfernen der Bildschirmbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.
  • Seite 60 Entfernen und Einbauen von Komponenten...

  • Seite 61: Einbauen Der Bildschirmbaugruppe

    Schritte 1. Entfernen Sie die zwei Schrauben (M2x3), mit denen die eDP-Kabelhalterung an der Hauptplatine befestigt ist. 2. Heben Sie die eDP-Kabelhalterung vom Computer ab. 3. Ziehen Sie das Klebeband ab, mit der das Bildschirmkabel an der Systemplatine befestigt ist. 4.
  • Seite 62 Entfernen und Einbauen von Komponenten...
  • Seite 63 Schritte 1. Legen Sie die Bildschirmbaugruppe auf den Computer. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der Handauflagenbaugruppe aus. 2. Bringen Sie die vier Schrauben (M2,5x5) zur Befestigung der Bildschirmscharniere an der Handauflagenbaugruppe wieder an. 3. Schließen Sie den Bildschirm. 4.

  • Seite 64: Bildschirmblende

    Nächste Schritte 1. Setzen Sie die WLAN-Karte ein. 2. Setzen Sie die WWAN-Karte ein. 3. Bringen Sie die Bodenabdeckung 4. Setzen Sie die microSIM-Karte ein. 5. Setzen Sie die microSD-Karte ein. 6. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers.

  • Seite 65: Einbauen Der Bildschirmblende

    Sie entlang der äußeren Kante der Bildschirmblende und arbeiten Sie sich entlang der gesamten Bildschirmblende vor, bis die Bildschirmblende von der Bildschirmabdeckung getrennt ist. VORSICHT: Hebeln Sie die Bildschirmblende vorsichtig nach oben und entfernen Sie sie vorsichtig, um das Risiko von Beschädigungen am Bildschirm zu minimieren.

  • Seite 66: Bildschirm

    5. Setzen Sie die microSIM-Karte ein. 6. Setzen Sie die microSD-Karte ein. 7. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Bildschirm Entfernen des Bildschirms Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers.
  • Seite 67 Entfernen und Einbauen von Komponenten...
  • Seite 68 Entfernen und Einbauen von Komponenten...
  • Seite 69 Schritte ANMERKUNG: Der Bildschirm ist zusammen mit der Bildschirmhalterung als einzelnes Ersatzteil vormontiert. Ziehen Sie nicht am SR-Klebeband (Stretch Release), um die Halterung vom Bildschirm zu trennen. 1. Entfernen Sie die zwei Schrauben (M2,5x3), mit denen der Bildschirm an der hinteren Bildschirmabdeckung befestigt ist. ANMERKUNG: Beim Entfernen des Bildschirms müssen Sie die Halterungen des Bildschirms von der Bildschirmabdeckung lösen, bevor Sie sie umdrehen.

  • Seite 70: Einbauen Des Bildschirms

    Einbauen des Bildschirms Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgenden Abbildungen zeigen die Position des Bildschirms und stellen das Verfahren zum Einbauen bildlich dar. Entfernen und Einbauen von Komponenten...
  • Seite 71 Entfernen und Einbauen von Komponenten...
  • Seite 72 Schritte 1. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf dem Bildschirm und schließen Sie die Verriegelung. 2. Bringen Sie das leitfähige Klebeband, mit dem das Bildschirmkabel am Bildschirm befestigt wird, wieder an. 3. Schließen Sie den Bildschirm und die hintere Bildschirmabdeckung, um sie zu montieren. ANMERKUNG: Stellen Sie sicher, dass die Halterungen des Bildschirms in den Steckplätzen an der Bildschirmabdeckung eingesetzt sind.

  • Seite 73: Kamera-/Mikrofonmodul

    Kamera-/Mikrofonmodul Entfernen des Kameramoduls Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 74: Einbauen Des Kameramoduls

    Abbildung 2. Entfernen des Infrarot-Kameramoduls Schritte ANMERKUNG: Bei Modellen, die mit einer Kamera/einem Mikrofon ausgeliefert werden, befindet sich in der Nähe des Kamera-/ Mikrofonmoduls eine Aussparung, die durch einen auf die Erdungsfolie geätzten Pfeil gekennzeichnet ist. Diese Aussparung muss verwendet werden, um mit dem Hebelvorgang zu beginnen. Hebeln Sie das Kamera-/Mikrofonmodul beginnend mit der Aussparung an der Unterseite des Kamera-/Mikrofonmoduls auf.
  • Seite 75 Abbildung 3. Einbauen des Kameramoduls Abbildung 4. Installieren des Infrarot-Kameramoduls Schritte 1. Richten Sie das Kameramodul am Steckplatz auf der hinteren Bildschirmabdeckung aus und setzen Sie es ein. 2. Schließen Sie das Kameramodulkabel an den Anschluss auf dem Kameramodul an. Nächste Schritte 1.

  • Seite 76: Edp-/Bildschirmkabel

    9. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. eDP-/Bildschirmkabel Entfernen des eDP-Kabels Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3.

  • Seite 77: Einbauen Des Edp-Kabels

    2. Lösen Sie das leitfähige Klebeband, lösen Sie das eDP-Kabel aus der Kabelführung, entfernen Sie das Kabel vom Klebeband und heben Sie es aus der hinteren Bildschirmabdeckung. Einbauen des eDP-Kabels Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen.

  • Seite 78: Sensorplatine

    5. Setzen Sie die WWAN-Karte ein. 6. Bringen Sie die Bodenabdeckung 7. Setzen Sie die microSIM-Karte ein. 8. Setzen Sie die microSD-Karte ein. 9. Befolgen Sie die Anweisungen im Abschnitt Nach der Arbeit an Komponenten im Inneren des Computers. Sensorplatine Entfernen der Sensorplatine Voraussetzungen 1.

  • Seite 79: Bildschirmscharniere

    Schritte 1. Setzen Sie die Sensorplatine korrekt ausgerichtet auf die hintere Bildschirmabdeckung. 2. Verbinden Sie das Bildschirmkabel mit dem Anschluss auf der Sensorplatine und schließen Sie die Verriegelung. Nächste Schritte 1. Bauen Sie die Bildschirmblende ein. 2. Bauen Sie die Bildschirmbaugruppe ein.

  • Seite 80: Einbauen Der Bildschirmscharniere

    Schritte 1. Entfernen Sie die zwei Schrauben (M2.5x3), mit denen das rechte Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 2. Heben Sie das rechte Scharnier an und entfernen Sie es von der hinteren Bildschirmabdeckung. 3. Entfernen Sie die zwei Schrauben (M2.5x3), mit denen das linke Scharnier an der hinteren Bildschirmabdeckung befestigt ist. 4.
  • Seite 81 Schritte 1. Richten Sie die Schraubenbohrung des linken Bildschirmscharniers auf die Schraubenbohrung der hinteren Bildschirmabdeckung aus. 2. Setzen Sie die zwei Schrauben (M2,5x3) wieder ein, um den linken Bildschirmscharnier an der hinteren Bildschirmabdeckung zu befestigen. 3. Richten Sie die Schraubenbohrung des rechten Bildschirmscharniers auf die Schraubenbohrung der hinteren Bildschirmabdeckung aus. 4.

  • Seite 82: Hintere Bildschirmabdeckung

    Hintere Bildschirmabdeckung Entfernen der hinteren Bildschirmabdeckung Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die WLAN-Karte. 6.

  • Seite 83: Handballenstützen-Baugruppe

    Info über diese Aufgabe Die nachfolgenden Abbildungen zeigen die Position der hinteren Bildschirmabdeckung und bieten eine visuelle Darstellung des Einbauverfahrens. Schritte Legen Sie die Bildschirmabdeckung auf eine ebene Fläche. Nächste Schritte 1. Bringen Sie die Bildschirmscharniere 2. Installieren Sie die Sensorplatine. 3.

  • Seite 84: Handauflagenbaugruppe Einbauen

    5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie. 6. Entfernen Sie das M.2 2280-Solid-State-Laufwerk oder 2230-Solid-State-Laufwerk. 7. Entfernen Sie die WLAN-Karte. 8. Entfernen Sie die WWAN-Karte. 9. Entfernen Sie das Speichermodul. 10. Entfernen Sie die Systemplatine. ANMERKUNG: Die Hauptplatine kann zusammen mit dem Kühlkörper entfernt werden. So wird das Verfahren vereinfacht und die thermische Verbindung zwischen der Hauptplatine und dem Kühlkörper beibehalten.
  • Seite 85 Schritte ANMERKUNG: Bei einer LTE-Konfiguration ohne WWAN müssen Sie den SIM-Karten-Platzhalter entfernen und übertragen, wenn Sie die Handauflagenbaugruppe austauschen. 1. Legen Sie die Handauflagenbaugruppe auf eine ebene Fläche. 2. Entfernen Sie den SIM-Karten-Platzhalter für die LTE-Konfiguration ohne WWAN. Nächste Schritte 1.

  • Seite 86: Sim-Karten-Platzhalter

    SIM-Karten-Platzhalter Entfernen des SIM-Karten-Platzhalters Voraussetzungen 1. Befolgen Sie die Anweisungen im Abschnitt Vor der Arbeit an Komponenten im Inneren des Computers. 2. Entfernen Sie die microSD-Karte. 3. Entfernen Sie die microSIM-Karte. 4. Entfernen Sie die Bodenabdeckung. 5. Entfernen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie.

  • Seite 87: Einsetzen Des Sim-Karten-Platzhalters

    Schritte 1. Drücken Sie den SIM-Karten-Platzhalter von der Oberseite der Handauflagenbaugruppe. 2. Heben Sie den SIM-Karten-Platzhalter vorsichtig aus der Handauflagenbaugruppe. Einsetzen des SIM-Karten-Platzhalters Voraussetzungen Wenn Sie eine Komponente austauschen, muss die erforderliche Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des SIM-Karten-Platzhalters und bietet eine visuelle Darstellung des Installationsverfahrens für den Platzhalter des SIM-Kartensteckplatzes.
  • Seite 88 8. Installieren Sie den inneren Montagerahmen. 9. Bauen Sie das Speichermodul ein. 10. Setzen Sie die WLAN-Karte ein. 11. Setzen Sie die WWAN-Karte ein. 12. Bauen Sie das M.2 2280-Solid-State-Laufwerk oder M.2 2230-Solid-State-Laufwerk ein. 13. Bauen Sie die 3-Zellen-Batterie oder die 4-Zellen-Batterie ein.

  • Seite 89: Kapitel 3: Treiber Und Downloads

    Treiber und Downloads Lesen Sie bei der Fehlerbehebung, dem Herunterladen oder Installieren von Treibern die Artikel in der Dell Wissensdatenbank sowie die häufig gestellten Fragen zu Treibern und Downloads unter 000123347. Treiber und Downloads...

  • Seite 90: Kapitel 4: Bios-Setup

    BIOS-Setup VORSICHT: Die Einstellungen in dem BIOS-Setup-Programm sollten nur von erfahrenen Computerbenutzern geändert werden. Bestimmte Änderungen können dazu führen, dass der Computer nicht mehr ordnungsgemäß arbeitet. ANMERKUNG: Je nach Computer und installierten Geräten werden die in diesem Abschnitt aufgeführten Elemente möglicherweise nicht angezeigt.

  • Seite 91: Einmaliges Startmenü

    Tabelle 4. Navigationstasten (fortgesetzt) Tasten Navigation Änderungen zu speichern. Anschließend wird das System neu gestartet. Einmaliges Startmenü Wenn Sie das einmalige Startmenü aufrufen möchten, schalten Sie den Computer ein und drücken Sie dann umgehend die Taste F12. ANMERKUNG: Es wird empfohlen, den Computer herunterzufahren, falls er eingeschaltet ist. Das einmalige Startmenü...

  • Seite 92: Übersicht

    Tabelle 5. System-Setup-Optionen – Menü „Systeminformationen“ (fortgesetzt) Übersicht Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Core Count Zeigt die Anzahl der Prozessorkerne an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an.
  • Seite 93 Aktivieren oder Deaktivieren der Funktionalität des Typ-C-Anschlusses für Video oder nur für Strom. Standardmäßig ist die Option Video/Power only on Type-C Ports deaktiviert. Type-C Dock Override Ermöglicht die Verwendung eines angeschlossenen Dell Typ-C Dock zur Bereitstellung von Datenstreams bei deaktivierten externen USB-Anschlüssen. Wenn BIOS-Setup...
  • Seite 94 Option „Type-C Dock override“ aktiviert ist, wird das Untermenü „Video/Audio/ Lan“ aktiviert. Standardmäßig ist die Option Type-C Dock Override aktiviert. Video Aktivieren oder Deaktivieren der Nutzung von Video auf externen Dell Dock- Anschlüssen. Standardmäßig ist die Option Video deaktiviert. Audio Aktivieren oder Deaktivieren der Nutzung von Audio auf externen Dell Dock- Anschlüssen.
  • Seite 95 Tabelle 8. System-Setup-Optionen – Menü „Storage“ (fortgesetzt) Storage Secure Digital (SD) Card Read-Only Mode Aktiviert oder deaktiviert den schreibgeschützten Modus für die SD-Karte. Standardmäßig ist die Option Secure Digital (SD) Card Read-Only Mode deaktiviert. Tabelle 9. System-Setup-Optionen – Menü „Display“ Display Bildschirmhelligkeit Brightness on battery power...
  • Seite 96 Standardmäßig ist die Option Optimized aktiviert. USB Wake Support Wake on Dell USB-C Dock Wenn aktiviert, wird bei Anschluss einer Dell USB-C-Dockingstation der Computer aus dem Stand-by-Modus heraus aktiviert. Standardmäßig ist die Option Wake on Dell USB-C Dock aktiviert. Block Sleep Ermöglicht das Blockieren des Energiesparmodus (S3) im Betriebssystem.

  • Seite 97: Sicherheit

    Tabelle 11. System-Setup-Optionen – Menü „Power“ (fortgesetzt) Strom Long Life Cycle Primary Battery Standardmäßig ist die Option Normal Battery aktiviert. (Primärer Akku mit langem Lebenszyklus) Tabelle 12. System-Setup-Optionen – Menü „Sicherheit“ Sicherheit TPM 2.0 Security TPM 2.0 Security On Aktivieren oder deaktivieren der TPM 2.0 Security-Optionen. Standardmäßig ist die Option TPM 2.0 Security On aktiviert.
  • Seite 98 Allow Non-Admin PSID Revert Enable Allow Non-Admin PSID Revert Steuert den Zugriff auf die Physical Security ID (PSID) Revert-Funktion von NVMe- Festplatten über die Dell Security Manager-Eingabeaufforderung. Standardmäßig ist diese Option deaktiviert. Tabelle 14. System-Setup-Optionen – Menü „Update, Recovery“ Update, Recovery UEFI Capsule Firmware Updates Zum Aktivieren oder Deaktivieren der BIOS-Aktualisierungen über UEFI Capsule-...
  • Seite 99 Setup-Option „Auto OS Recovery Threshold“ ist, und das lokale Service-Betriebssystem nicht bootet oder nicht installiert ist. Standardmäßig ist diese Funktion aktiviert. Dell Auto OS Recovery Threshold Steuert den automatischen Startablauf der Konsole für SupportAssist- Systemproblemlösung und des Dell Betriebssystemwiederherstellungstools.
  • Seite 100 Tabelle 16. System-Setup-Optionen – Menü „Keyboard“ (fortgesetzt) Tastatur Standardmäßig ist die Option 10 seconds aktiviert. Keyboard Backlight Timeout on Battery Legt den Timeoutwert für die Tastaturhintergrundbeleuchtung fest, wenn sich der Computer im Batteriebetrieb befindet. Standardmäßig ist die Option 10 seconds aktiviert. Device Configuration Hotkey Access Verwaltet, ob Sie während des Computerstarts über Hotkeys auf die Device- Konfiguration-Bildschirme zugreifen können.

  • Seite 101: Aktualisieren Des Bios

    System fordert Sie bei jedem Neustart erneut dazu auf. Wenn der Wiederherstellungsschlüssel nicht bekannt ist, kann dies zu Datenverlust oder einer unnötigen Neuinstallation des Betriebssystems führen. Weitere Informationen zu diesem Thema finden Sie durch Suchen in der Knowledgebase- Ressource unter www.dell.com/support. Schritte 1. Rufen Sie die Website www.dell.com/support...

  • Seite 102: Aktualisieren Des Bios In Linux Und Ubuntu

    8. Doppelklicken Sie auf das Dateisymbol der BIOS-Aktualisierungsdatei und befolgen Sie die Anweisungen auf dem Bildschirm. Weitere Informationen finden Sie in der Wissensdatenbank-Ressource unter www.dell.com/support. Aktualisieren des BIOS in Linux und Ubuntu Informationen zum Aktualisieren des System-BIOS auf einem Computer, auf dem Linux oder Ubuntu installiert ist, finden Sie im...

  • Seite 103: System- Und Setup-Kennwort

    Die meisten Computer von Dell, die nach 2012 hergestellt wurden, verfügen über diese Funktion, und Sie können es überprüfen, indem Sie das einmalige F12-Startmenü auf Ihrem Computer ausführen, um festzustellen, ob „BIOS-Flash-Aktualisierung“ als Startoption für Ihren Computer aufgeführt wird. Wenn die Option aufgeführt ist, unterstützt das BIOS diese BIOS-Aktualisierungsoption.

  • Seite 104: Löschen Oder Ändern Eines Vorhandenen System-Setup-Kennworts

    6. Drücken Sie auf "Y", um die Änderungen zu speichern und das System-Setup zu verlassen. Der Computer wird neu gestartet. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS-Kennwörter zu löschen. BIOS-Setup...
  • Seite 105 ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. BIOS-Setup...

  • Seite 106: Kapitel 5: Fehlerbehebung

    ● Bei Verwendung von nicht-originalen Dell- oder ungeeigneten Akkus besteht Brand- oder Explosionsgefahr. Ersetzen Sie den Akku nur durch einen kompatiblen, von Dell erworbenen Akku, der für den Betrieb in Ihrem Dell-Computer geeignet ist. Verwenden Sie in diesem Computer keine Akkus aus anderen Computern. Erwerben Sie Immer originale Akkus von https://www.dell.com...

  • Seite 107: Ausführen Der Supportassist-Systemleistungsprüfung Vor Dem Systemstart

    Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke.

  • Seite 108: Lcd-Stromschienentest (L-Bist)

    Dell Laptops verfügen über ein integriertes Diagnosetool, mit dem Sie ermitteln können, ob die Ursache von ungewöhnlichem Bildschirmverhalten beim LCD (Bildschirm) des Dell Laptops zu suchen ist oder bei den Einstellungen der Grafikkarte bzw. des PCs. Wenn Sie Anzeigefehler wie Flackern, verzerrte, unklare, unscharfe oder verschwommene Bilder, horizontale oder vertikale Streifen, verblasste Farben usw.

  • Seite 109: Systemdiagnoseanzeigen

    Systemdiagnoseanzeigen In diesem Abschnitt werden die Systemdiagnoseanzeigen des Latitude 5430-Systems aufgeführt. Tabelle 22. Systemdiagnoseanzeigen Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag Fehler bei der TPM-Erkennung Bauen Sie die Systemplatine wieder ein. Nicht behebbarer SPI-Flash- Bauen Sie die Systemplatine Fehler wieder ein. EC kann i-Fuse nicht...
  • Seite 110 Tabelle 22. Systemdiagnoseanzeigen (fortgesetzt) Blinkmuster Gelb Weiß Problembeschreibung Lösungsvorschlag das Speichermodul ersetzt werden. Systemplatinen-/Chipsatzfehler Bauen Sie die Systemplatine wieder ein. LCD-Fehler (SBIOS-Meldung) Tauschen Sie das LCD-Modul aus. LCD-Fehler (Erkennung eines Bauen Sie die Systemplatine Fehlers bei der Stromschiene wieder ein. durch den EC) CMOS-Batteriefehler ●...

  • Seite 111: Wiederherstellen Des Betriebssystems

    SupportAssist OS Recovery gestartet. Bei Dell SupportAssist OS Recovery handelt es sich um ein eigenständiges Tool, das auf allen Dell Computern mit Windows vorinstalliert ist. Es besteht aus Tools für die Diagnose und Behebung von Fehlern, die möglicherweise vor dem Starten des Betriebssystems auftreten können.

  • Seite 112: Ein- Und Ausschalten Des Wlan

    6. Setzen Sie den Akku ein. 7. Bringen Sie die Bodenabdeckung an. 8. Schließen Sie den Netzadapter an den Computer an. 9. Schalten Sie den Computer ein. ANMERKUNG: Weitere Informationen zum Durchführen eines harten Reset finden Sie in der Knowledgebase-Ressource unter www.dell.com/support. Fehlerbehebung...

  • Seite 113: Kapitel 6: Hilfe Erhalten Und Kontaktaufnahme Mit Dell

    Modellnummer ein und klicken oder tippen Sie dann auf das Suchsymbol, um die zugehörigen Artikel anzuzeigen. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/ Ihrer Region eventuell nicht verfügbar.
