8.4 MODULIERENDE DRUCKUNABHÄNGIGE REGELVENTIL (0-10V) D2BM (UCS600) UND
1
D2CM (UCS900), 2-WEGE, FÜR 2- ODER 4- LEITERSYSTEM, 24V.
Die modulierende 2-Wege (0-10V) Druckunabhängige Regelventil, sind mit einem elektrothermischen Stellantrieb ausgestattet
und sind komplett mit den Verbindungsleitungen zur Einheit ausgestattet. Der direkte Weg ist geschlossen, wenn das Steuersignal
2
(0-10Vdc) zum Stellantrieb gleich „0" ist.
UCS600 2 Rohre: D2BM Ventil (¾" GM) - UCS600 4 Rohre: D2BM-AM Ventile (¾" - ½" GM für Heißregister).
Sie sind werkseitig montiert (Stellantrieb verdrahtet und auf die Ventil selbst geklemmt, zur Montage auf dem Ventilkörper).
UCS900 2 Rohre: D2CM Ventil (1" verbunden mit ¾" G Aussen gewinden) - UCS900 4 Rohre: D2CM-BM Ventile (1" - ¾"
3
Verbinden mit ¾" - ½" G Aussen gewinden für Heißregister).
Sie werden als Bausatz geliefert und können vor Ort montiert werden (Stellantrieb verdrahtet und auf das Batterierohr geklemmt,
zur Montage auf dem Ventilkörper).
Die modulierenden Ventile werden wegen des hohen Komforts, den sie in Kombination mit den UCS-Kassetten
bieten, sehr empfohlen.
4
VOREINSTELLUNG
Der berechnete Durchfluss lässt sich einfach und ohne Spezialwerkzeug einstellen.
5

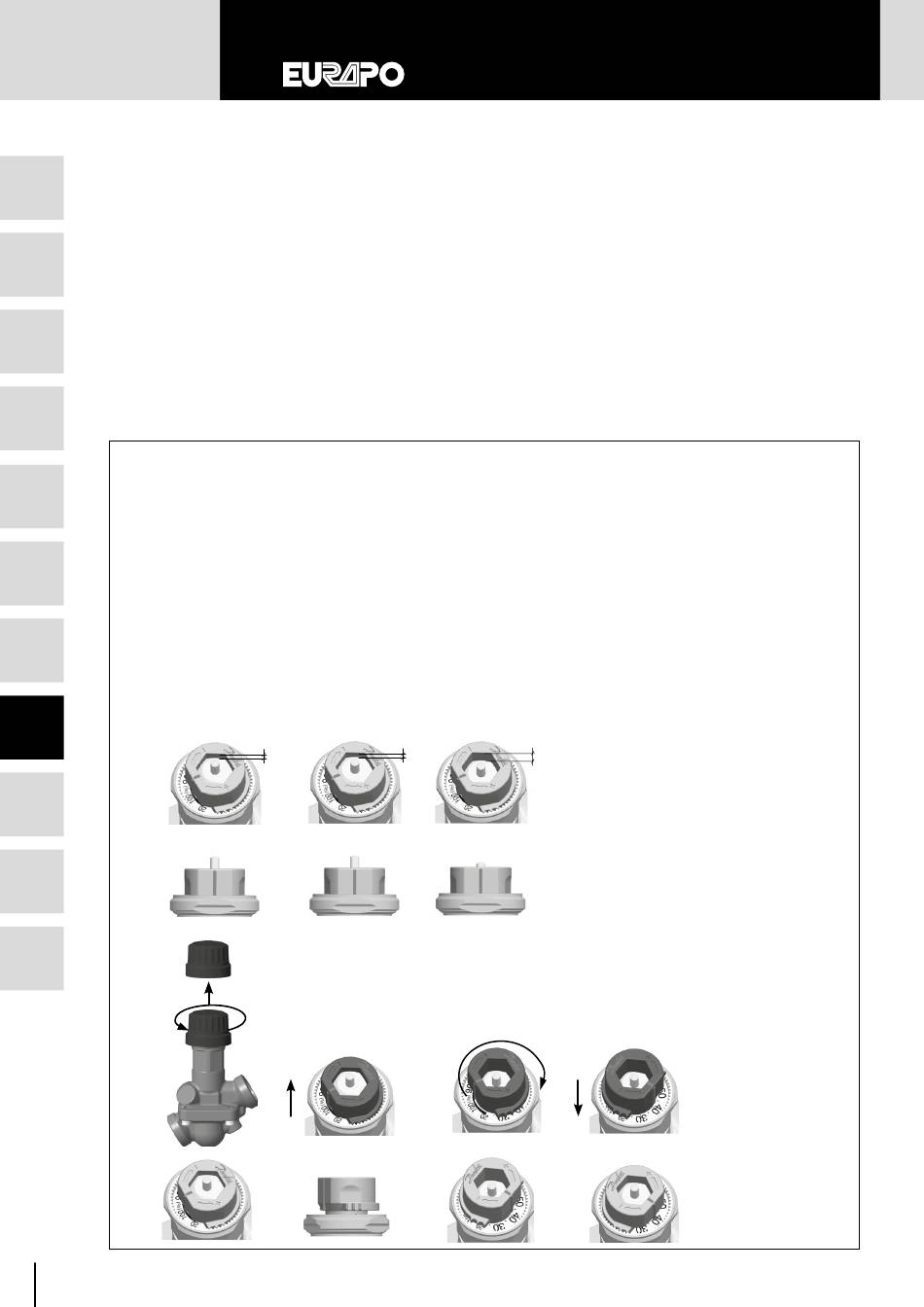

Zur Änderung der Voreinstellung (Werkseinstellung ist 100 %) gehen Sie gemäß folgender vier Schritte vor:
1. Blaue Schutzkappe oder den montierten Stellantrieb abnehmen.
2. Grauen Zeiger anheben.
3. Drehen Sie diesen im Uhrzeigersinn auf die neue (niedrigere) Voreinstellung.
6
4. Grauen Voreinstellung in die Einrastposition drücken. Nach einem hörbaren Klicken ist die Voreinstellung verriegelt.
Die Einstellskala zeigt Durchflusswerte von 100 % bis 0 % an. Durch Drehen im Uhrzeigersinn wird der Durchfluss
reduziert, durch Drehen gegen den Uhrzeigersinn wird der Durchfluss erhöht.
Ist das Ventil ein DN 15, dann ist der Nenndurchfluss = 450 l/h =100 % Voreinstellung.
Für einen Durchfluss von 270 l/h ist folgende Einstellung erforderlich: 270/450 = 60 %.
7
Wir empfohlen eine Voreinstellung bzw. einen Durchfluss zwischen 20 und 100 %.
Die Werkseinstellung ist 100 %.
DN 10-32
8
> 100%
9
10
Scala +90%
11
①
34
≠
100%
h
h
② ③
10%
h+ 2 mm, DN 10-20
h+ 4 mm, DN 25-32
④
