EURAPO UCS600 Technisches Handbuch Seite 19

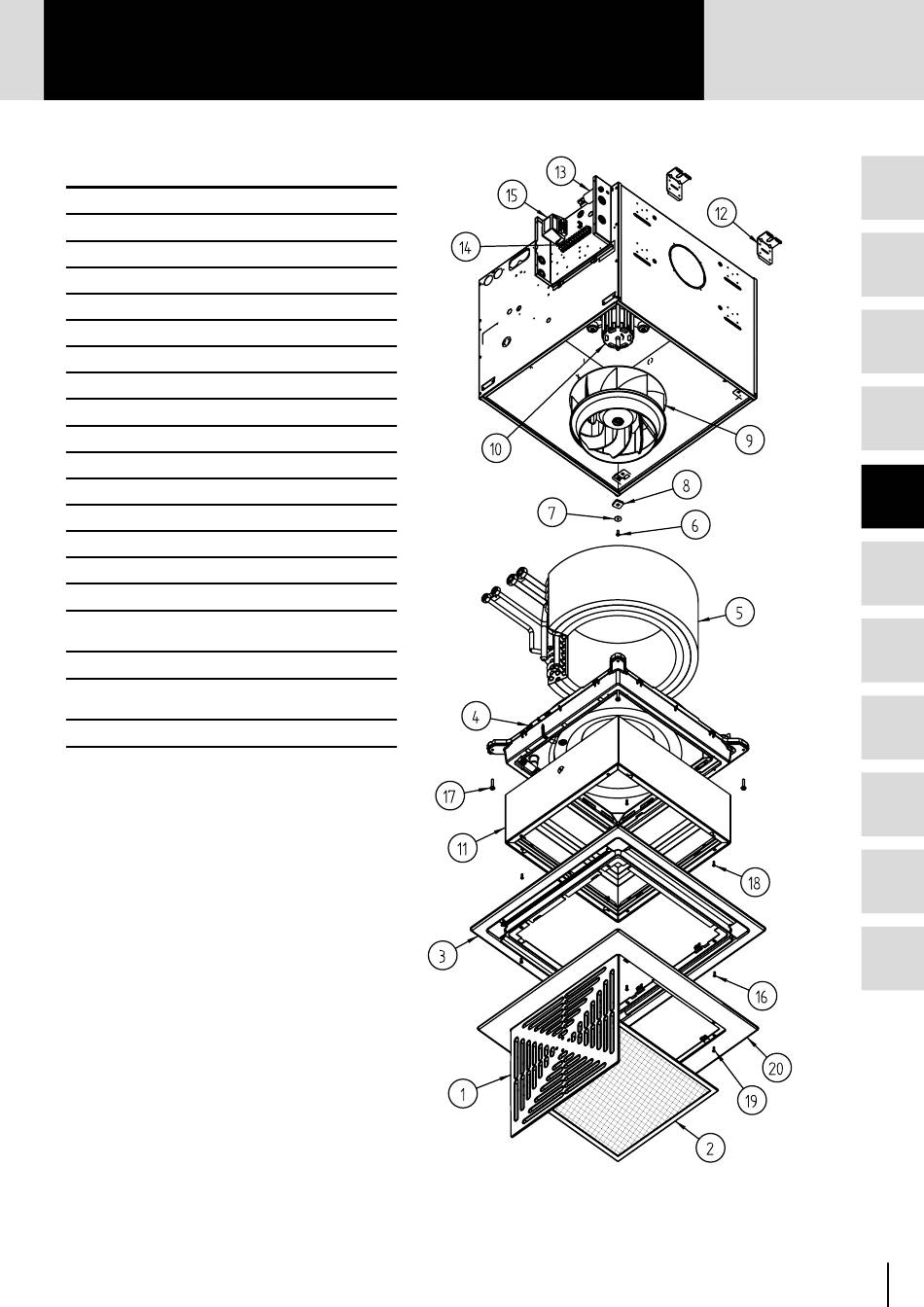

LEGENDE-UCS/H 600
1. Luftansauggitter
2. Filter
3. Ausblasrahmen
4. Ansaugplenum/Kondensatwanne
5. Wärmetauscher
6. Befestigungsschrauben Laufrad
7. Beilagscheibe Laufrad
8. Vierkantscheibe
9. Laufrad
10. El. Motor
11. Ansaugverbindung
12. Fixierhalterung
13. Kondensator
14. Klemmleisten
15. Transformator
16. Befestigungsschrauben Ausblasggitter
Befestigungsschrauben
17.
Ansaugplenum/Kondensatwanne
18. Befestigungsschrauben der Ansaugverbindung
Befestigungsschrauben Luftansauggitter
19.
Rahmen
20. Luftansauggitter Rahmen
