4.4 LÜFTUNGSKOMPONENTEN
Die zentral montierte Ventilatoreinheit besteht aus einem Zentrifugalmotor und einem Kunststoffventilator. Der Elektromotor ist
einphasig (arbeitet bei 50/60 Hz) mit einem fest eingebauten Anlaufkondensator und ist mit einem internen thermischen Schutz
ausgestattet. Durch den Autotransformator stehen sechs Geschwindigkeiten zur Verfügung, von denen die drei standardmäßig
angeschlossenen die nominellen Eigenschaften ergeben. Die Versorgungsspannung beträgt 230V ±6%.

4.5 QEC00 - ELEKTRO KLEMMKASTEN

Die Schalttafel besteht aus einem verzinkten Blechkasten, in dem die Klemmleiste für die elektrischen Anschlüsse, die Klemme
für die Erdung, der Autotransformator und der Kondensator montiert sind.
Die Schalttafel ist in der externen seitlichen Position auf der Seite der Hydraulikanschlüsse befestigt.
Das mitgelieferte Schaltbild enthält für alle Konstruktionstypologien sämtliche Befehle und Steuerungen, die mit der erforderlichen
Konfiguration verbunden sind. Auf diese zu achten, garantiert das korrekte Funktionieren der Maschine.

4.6 KONDENSATPUMPE

Die EURAPO-Kassetten (mit Ausnahme der Version UCS/H 600) werden serienmäßig mit einer Kondensat-Ablasspumpe
geliefert (im Lieferzustand mit einem Rückschlagventil).
Die Pumpe hat einen Kopf von 850 mm von der Maschinenunterkante. Ein zweiter Schalter sorgt für die eventuelle Unterbrechung
der Stromversorgung des elektrischen Ventils (kalt), wenn ein bestimmter Wasserstand in der Kondensatwanne aufgrund einer
Fehlfunktion des Evakuierungssystems überschritten wird.
Technische Eigenschaften:
• Prävalenz: 850 mm von der Kassettenunterkante aus
• Spannungsversorgung: 230 V~ - 50/60 Hz
• Betriebsspannung: 0,06 A - 8 W (230 V~)
•
Insulierung: Kategorie B
• Umgebungstemperatur: von 0 bis 45 °C, 95% r.h.
• Alarmschalter: Umschaltkontakt, 250 V~ - 4 A
• Lautstärke: Umdrehung 30 cm<26 dB(A)

4.7 LUFTFILTER

Die Filter bestehen aus einem vorlackierten schwarzen Blechrahmen und einem wabenförmigen Polypropylen-Septum, das in
zwei elektrisch geschweißten verzinkten 12x24 mm-Netzen enthalten ist. Das regenerierbare schwarze Filterseptum hat sehr
geringe Druckabfälle.
Der Filter ist unmittelbar nach dem Entfernen des Ansauggitters zugänglich. Filterklasse: G1.

4.8 DIFFUSOREN

Die Diffusoren bestehen aus weißem (RAL9003) thermoplastischen Material (ABS V0 Anti UV ) und ermöglichen die Verteilung
der Luft an den 4 Seiten des Gerätes.
Auf jeder Seite befinden sich die Umlenkflügel, welche die Funktion haben, den Luftstrom zu auszubremsen.
Es wird empfohlen, den Luftstrom auf maximal zwei Seiten zu schließen, um störende Turbulenzen und Geräusche
an den offenen Seiten zu vermeiden.

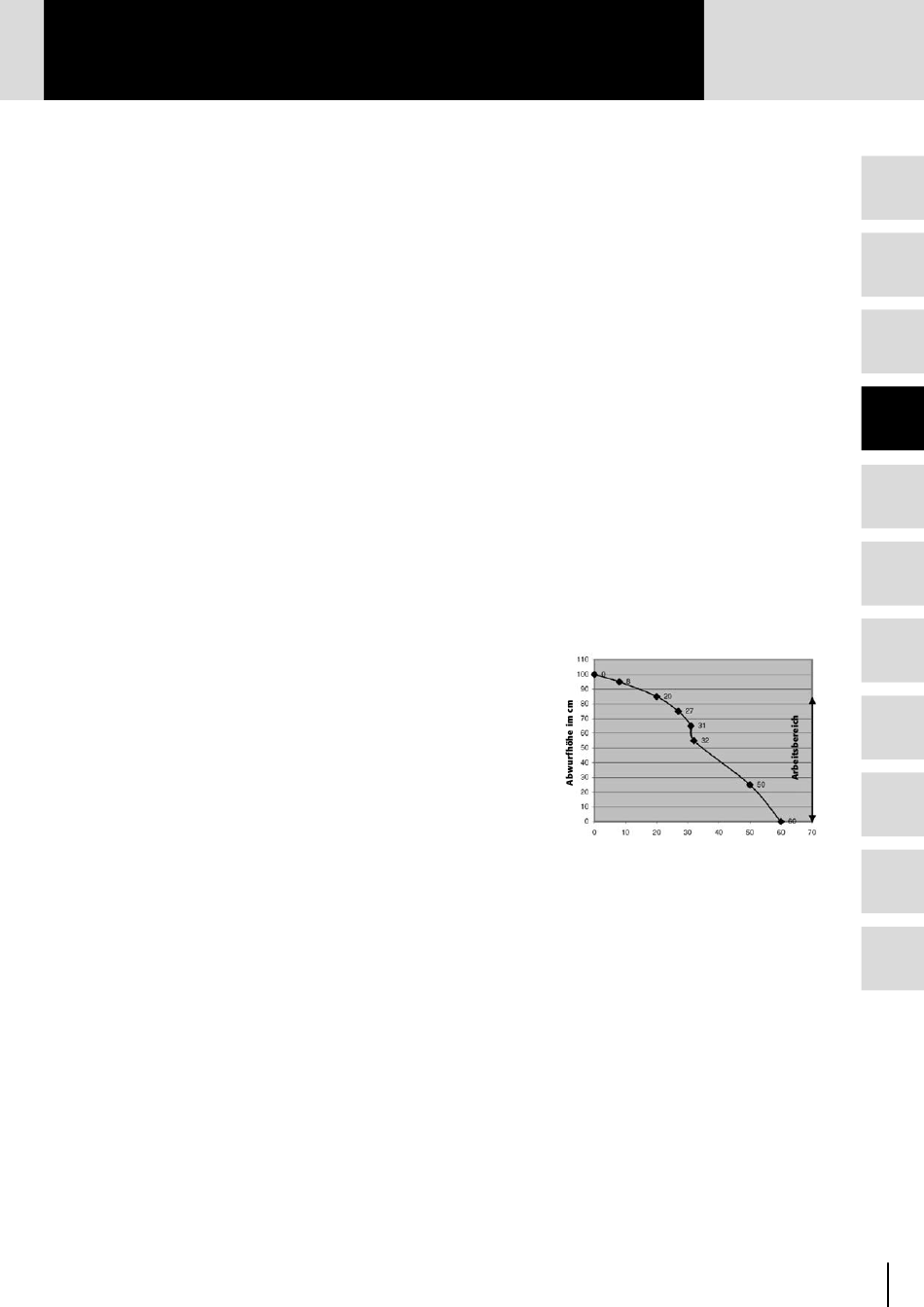

Durchflußrate l/h
