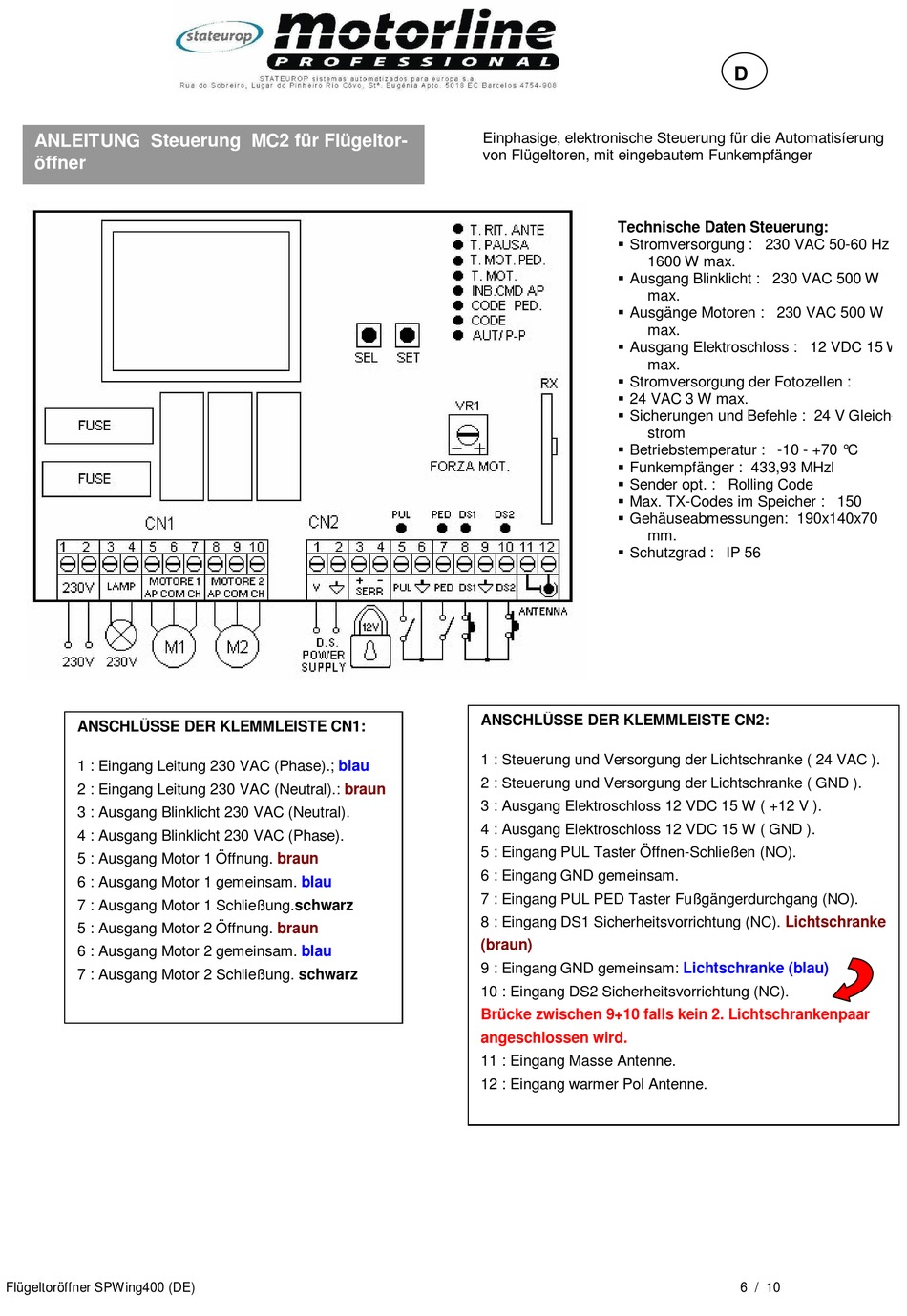

ANLEITUNG Steuerung MC2 für Flügeltor-
öffner
ANSCHLÜSSE DER KLEMMLEISTE CN1:
1 : Eingang Leitung 230 VAC (Phase).;
2 : Eingang Leitung 230 VAC (Neutral).:
3 : Ausgang Blinklicht 230 VAC (Neutral).
4 : Ausgang Blinklicht 230 VAC (Phase).
5 : Ausgang Motor 1 Öffnung.
6 : Ausgang Motor 1 gemeinsam.
7 : Ausgang Motor 1 Schließung.schwarz
5 : Ausgang Motor 2 Öffnung.
6 : Ausgang Motor 2 gemeinsam.
7 : Ausgang Motor 2 Schließung. schwarz
Flügeltoröffner SPWing400 (DE)
blau
braun
braun
blau
braun
blau
Einphasige, elektronische Steuerung für die Automatisíerung
von Flügeltoren, mit eingebautem Funkempfänger
Technische Daten Steuerung:
 Stromversorgung : 230 VAC 50-60 Hz
1600 W max.
 Ausgang Blinklicht : 230 VAC 500 W
max.
 Ausgänge Motoren : 230 VAC 500 W
max.
 Ausgang Elektroschloss : 12 VDC 15 W
max.
 Stromversorgung der Fotozellen :
 24 VAC 3 W max.
 Sicherungen und Befehle : 24 V Gleich-
strom
 Betriebstemperatur : -10 - +70 °C
 Funkempfänger : 433,93 MHzl
 Sender opt. : Rolling Code
 Max. TX-Codes im Speicher : 150
 Gehäuseabmessungen: 190x140x70
mm.
 Schutzgrad : IP 56
ANSCHLÜSSE DER KLEMMLEISTE CN2:
1 : Steuerung und Versorgung der Lichtschranke ( 24 VAC ).
2 : Steuerung und Versorgung der Lichtschranke ( GND ).
3 : Ausgang Elektroschloss 12 VDC 15 W ( +12 V ).
4 : Ausgang Elektroschloss 12 VDC 15 W ( GND ).
5 : Eingang PUL Taster Öffnen-Schließen (NO).
6 : Eingang GND gemeinsam.
7 : Eingang PUL PED Taster Fußgängerdurchgang (NO).
8 : Eingang DS1 Sicherheitsvorrichtung (NC).
(braun)
9 : Eingang GND gemeinsam:
10 : Eingang DS2 Sicherheitsvorrichtung (NC).
Brücke zwischen 9+10 falls kein 2. Lichtschrankenpaar
angeschlossen wird.
11 : Eingang Masse Antenne.
12 : Eingang warmer Pol Antenne.
D
Lichtschranke
Lichtschranke (blau)
6 / 10
