Absolute Winkelcodierer mit SSI-Schnittstelle

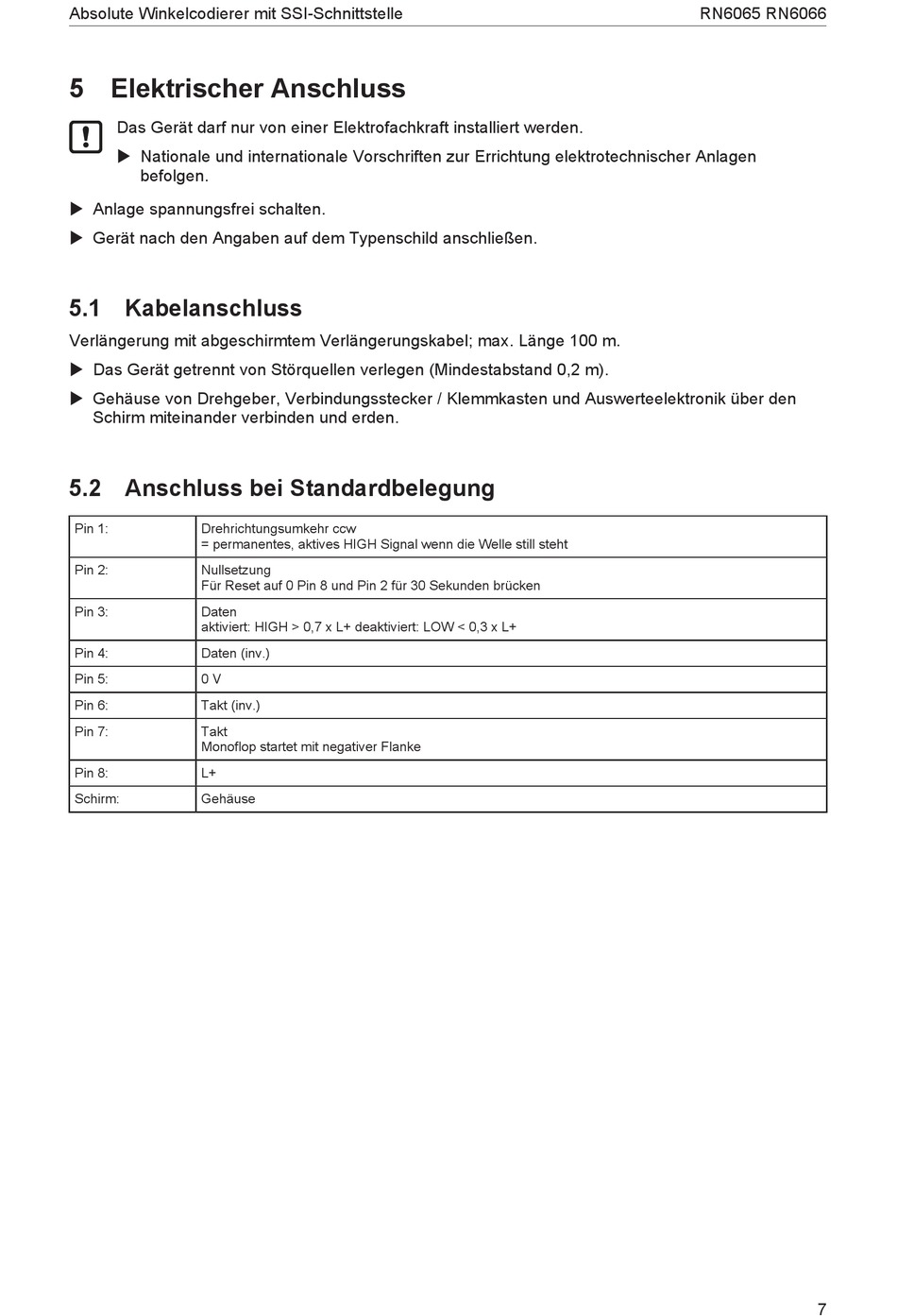

5 Elektrischer Anschluss
Das Gerät darf nur von einer Elektrofachkraft installiert werden.
u Nationale und internationale Vorschriften zur Errichtung elektrotechnischer Anlagen
befolgen.
u Anlage spannungsfrei schalten.
u Gerät nach den Angaben auf dem Typenschild anschließen.
5.1 Kabelanschluss
Verlängerung mit abgeschirmtem Verlängerungskabel; max. Länge 100 m.
u Das Gerät getrennt von Störquellen verlegen (Mindestabstand 0,2 m).
u Gehäuse von Drehgeber, Verbindungsstecker / Klemmkasten und Auswerteelektronik über den
Schirm miteinander verbinden und erden.
5.2 Anschluss bei Standardbelegung
Pin 1: Drehrichtungsumkehr ccw
= permanentes, aktives HIGH Signal wenn die Welle still steht
Pin 2: Nullsetzung
Für Reset auf 0 Pin 8 und Pin 2 für 30 Sekunden brücken
Pin 3: Daten
aktiviert: HIGH > 0,7 x L+ deaktiviert: LOW < 0,3 x L+
Pin 4: Daten (inv.)
Pin 5: 0 V
Pin 6: Takt (inv.)
Pin 7: Takt
Monoflop startet mit negativer Flanke
Pin 8: L+
Schirm: Gehäuse
RN6065 RN6066
7
