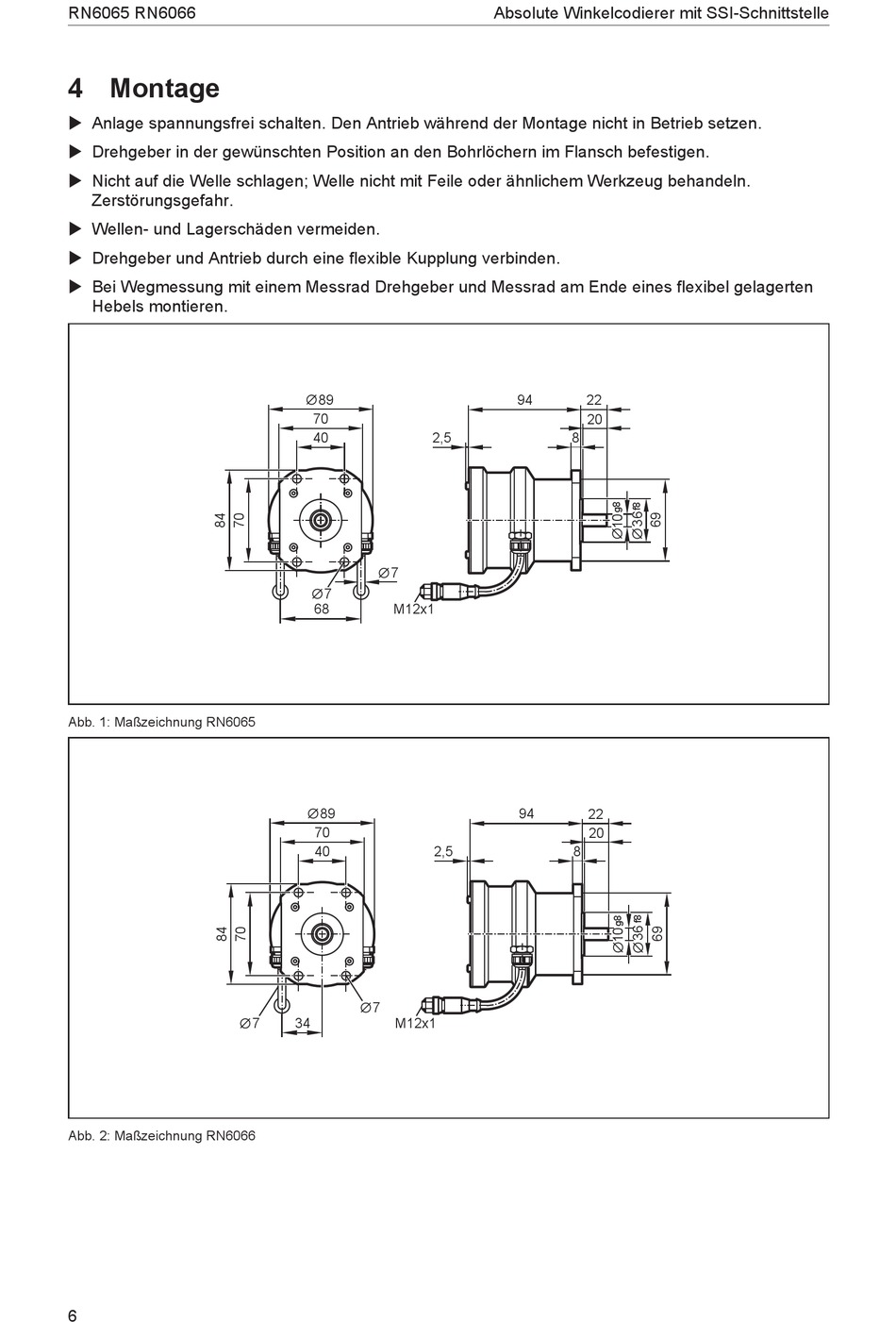

4 Montage
u Anlage spannungsfrei schalten. Den Antrieb während der Montage nicht in Betrieb setzen.
u Drehgeber in der gewünschten Position an den Bohrlöchern im Flansch befestigen.
u Nicht auf die Welle schlagen; Welle nicht mit Feile oder ähnlichem Werkzeug behandeln.
Zerstörungsgefahr.
u Wellen- und Lagerschäden vermeiden.
u Drehgeber und Antrieb durch eine flexible Kupplung verbinden.
u Bei Wegmessung mit einem Messrad Drehgeber und Messrad am Ende eines flexibel gelagerten
Hebels montieren.
Abb. 1: Maßzeichnung RN6065
Abb. 2: Maßzeichnung RN6066
6
89
70
40
7
7
68
M12x1
89
70
40
7
7
34
M12x1
Absolute Winkelcodierer mit SSI-Schnittstelle
94
22
20
2,5
8
94
22
20
2,5
8
