5 Elektrischer Anschluss

► Anlage spannungsfrei schalten�
► IO-Link Device über die M12-Buchse an einen IO-Link Master anschließen�
(18...30 V DC PELV; nach DIN EN50178, Sekundärstromkreis mit maximal
30 V DC)�
- Anzugsdrehmoment: 0,6���0,8 Nm
- Empfohlene maximale Leitungslänge: nach IO-Link-Spezifikation 1�1�3
► Für den Anschluss des Gerätes M12-Steckverbindungen mit mindestens der
Schutzart IP 65 / IP 66 / IP 67 verwenden�

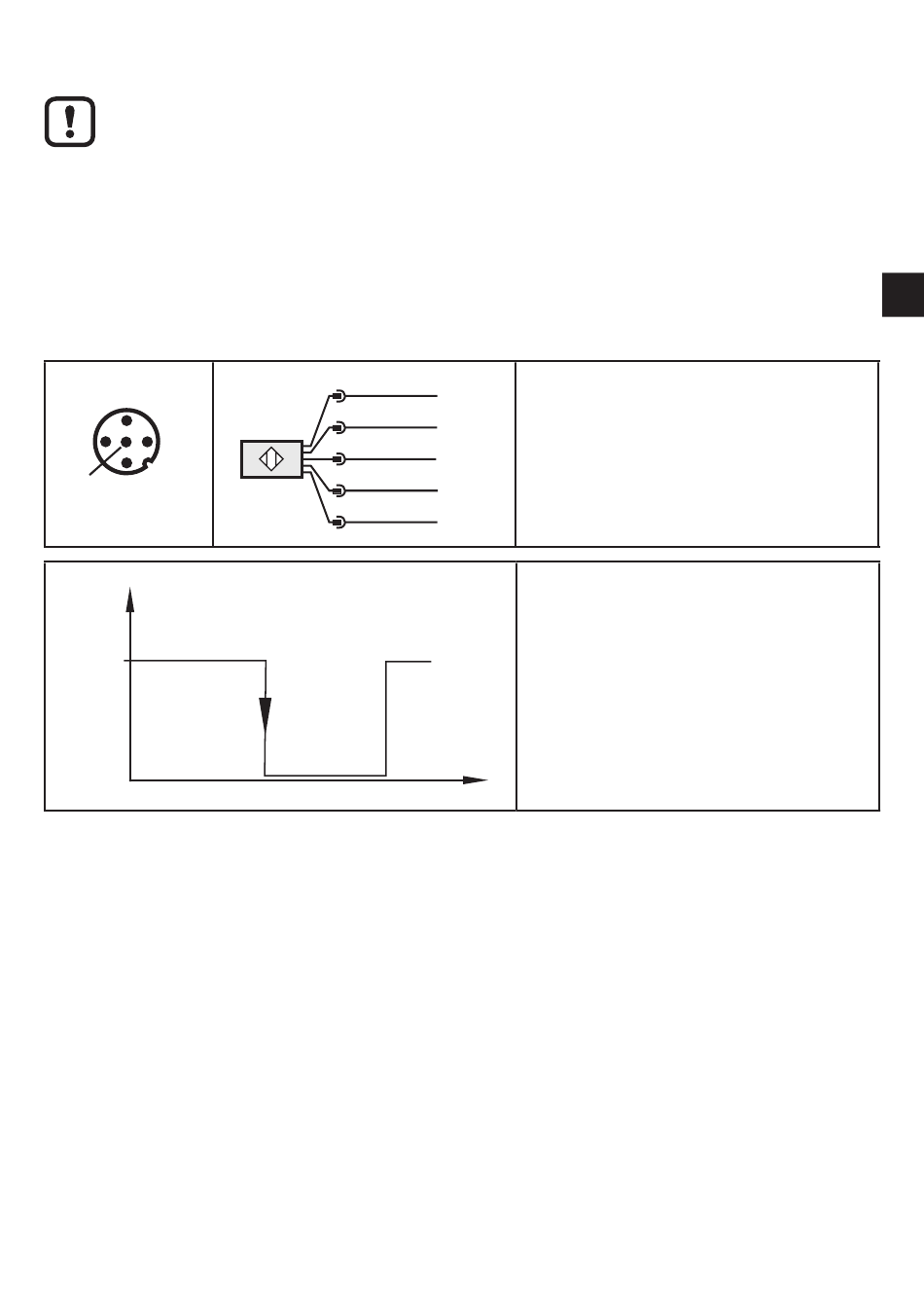

3
4 2
5
1
t > 50 ms
high
low
1 BN
L +
2 WH
SSC
4 BK
IO-Link
3 BU
L-
5 GR
n.c.
Pin 2 über I/O-Link als Eingang
(Reset, Preset)
oder
als Ausgang (SSC1�2)
programmierbar�
Zur Ansteuerung des digitalen
Eingangs muss das High-Signal
mindestens 50 ms anliegen�
Das Gerät triggert auf die fallende
Flanke�
