Bedienungsanleitung
DE
Drehgeber Multiturn
RMx3xx

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ifm RM 3 Serie

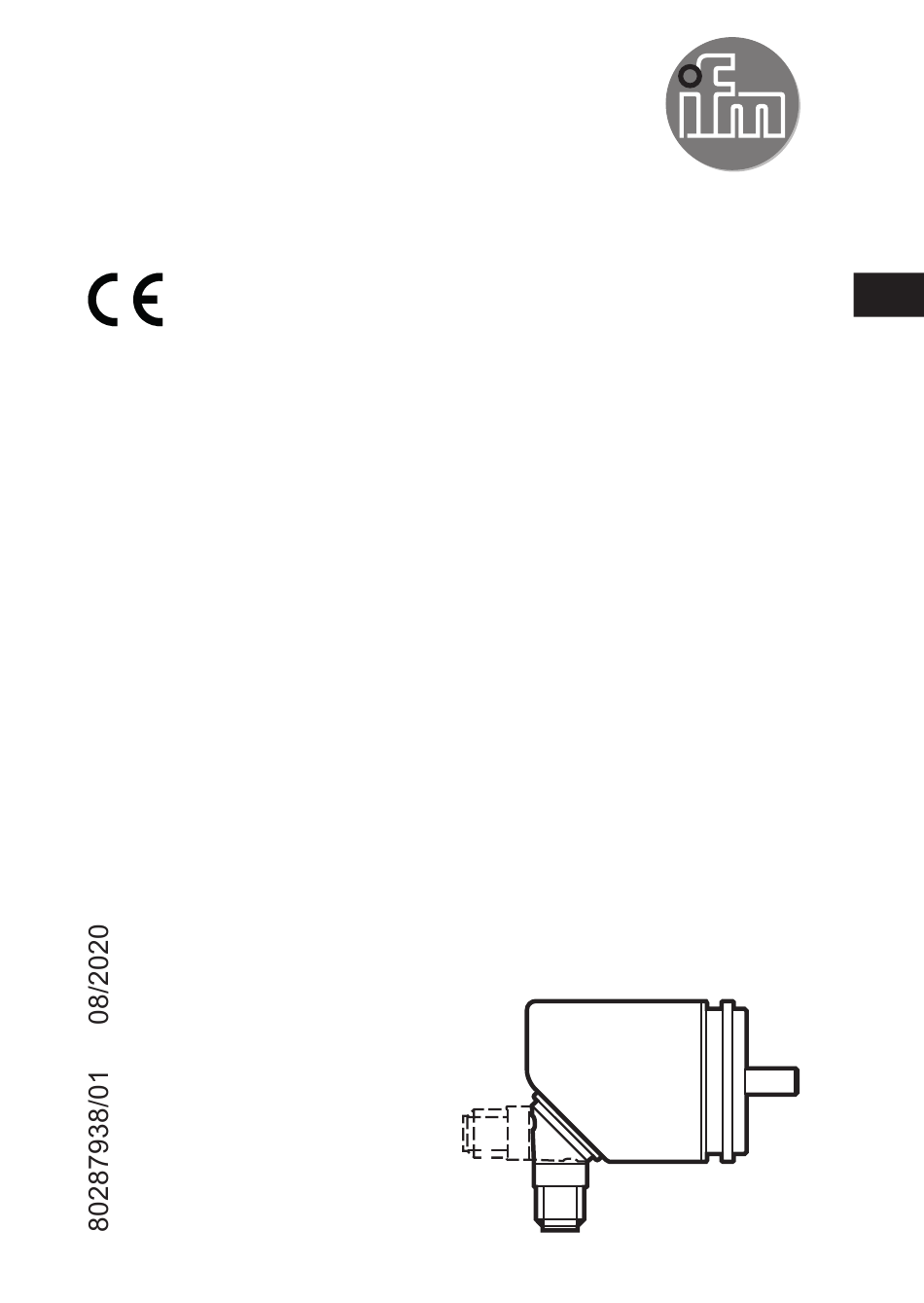

  • Seite 1 Bedienungsanleitung Drehgeber Multiturn RMx3xx...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 1�1 Zeichenerklärung �������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������4 4 Montage ���������������������������������������������������������������������������������������������������������������4 4�1 Montageskizzen ���������������������������������������������������������������������������������������������5 4�1�1 Bauform mit Synchroflansch �����������������������������������������������������������������5 4�1�2 Bauform mit Klemmflansch �������������������������������������������������������������������5 4�1�3 Bauform mit Hohlwelle ��������������������������������������������������������������������������6 5 Elektrischer Anschluss �����������������������������������������������������������������������������������������7 6 Funktion ���������������������������������������������������������������������������������������������������������������8 6�1 IO-Link �����������������������������������������������������������������������������������������������������������8 6�2 Schaltfunktion Drehzahl ���������������������������������������������������������������������������������9 6�2�1 Grafiken ����������������������������������������������������������������������������������������������10...
  • Seite 3: Vorbemerkung

    1 Vorbemerkung Technische Daten, Zulassungen und weitere Informationen über den QR- Code auf dem Gerät / auf der Verpackung oder über www�ifm�com� 1.1 Zeichenerklärung ► Handlungsanweisung > Reaktion, Ergebnis […] Bezeichnung von Tasten, Schaltflächen oder Anzeigen → Querverweis Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich�...
  • Seite 4: Bestimmungsgemäße Verwendung

    • Montage, elektrischer Anschluss, Inbetriebnahme, Programmierung, Konfigura- tion, Bedienung und Wartung des Produktes darf nur für die jeweilige Tätigkeit ausgebildetes, autorisiertes Fachpersonal durchführen� • Geräte und Kabel wirksam vor Beschädigung schützen� 3 Bestimmungsgemäße Verwendung Der Drehgeber wandelt Drehbewegungen in digitale Zahlenwerte� Jede Winkel- stellung der Umdrehungen wird als Zahlenwert ausgegeben�...
  • Seite 5: 4�1 Montageskizzen

    4.1 Montageskizzen 4.1.1 Bauform mit Synchroflansch 1: Befestigungsexenter (3 Stück) E60041 1: Kupplung 2: Kupplung 2: Befestigungswinkel 3: Befestigungswinkel 4.1.2 Bauform mit Klemmflansch 1: Befestigungswinkel 2: Kupplung ► Versatz zwischen den beiden aufeinander treffenden Wellen minimieren�...
  • Seite 6: 4�1�3 Bauform Mit Hohlwelle

    ► Folgende Fehler vermeiden: - Radialversatz - Winkelversatz - Axialbewegung ► Zur Minimierung der auf die Welle einwirkenden Kräfte bei der Montage eine flexible Wellenkupplung mit Führungsnut verwenden. 4.1.3 Bauform mit Hohlwelle Ausführung mit einer Statorkupplung Ausführung mit zwei Statorkupplungen 1: Befestigungswinkel ►...
  • Seite 7: Elektrischer Anschluss

    5 Elektrischer Anschluss ► Anlage spannungsfrei schalten� ► IO-Link Device über die M12-Buchse an einen IO-Link Master anschließen� (18…30 V DC PELV; nach DIN EN50178, Sekundärstromkreis mit maximal 30 V DC)� - Anzugsdrehmoment: 0,6���0,8 Nm - Empfohlene maximale Leitungslänge: nach IO-Link-Spezifikation 1�1�3 ►...
  • Seite 8: Funktion

    Die zur Konfiguration des Gerätes notwendigen IODDs, detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und Parameteradressen sowie alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software finden Sie unter www�ifm�com� Die IO-Link-Schnittstelle bietet mit geeigneter Hard- und Software folgende (Zu- satz)funktionen: • Fernparametrierung des Geräts�...
  • Seite 9: 6�2 Schaltfunktion Drehzahl

    6.2 Schaltfunktion Drehzahl SSC2�x ändert seinen Schaltzustand bei Über- oder Unterschreiten der eingestell- ten Schaltgrenzen (SP1, SP2)� Zuerst wird der Schaltpunkt (SP1) festgelegt, dann der Rückschaltpunkt (SP2)� Die so definierte Hysterese bleibt auch bei erneuter Änderung von SP1 erhal- ten� •...
  • Seite 10: 6�2�1 Grafiken

    6.2.1 Grafiken Config Mode SSC1�1 Sing e point Low active 0 =101 rSLF Window mode Low active rSLF 1) Im Modus „Single point“ wird SP2 ignoriert� Config Mode SSC1�1���1�3 SSC1.3 SSC1.1 SSC1.2 SP1.1 SP1.2 SP2.1 SP2.2 SP3.2 SP3.1...
  • Seite 11: Parametrieren

    Während des Parametriervorgangs bleibt das Gerät im Arbeitsbetrieb� Es führt seine Überwachungsfunktionen mit dem bestehenden Parameter weiter aus, bis die Parametrierung abgeschlossen ist� ► Gerät über geeignete Hardware an eine Parametriersoftware anschließen� ► Parameter einstellen� Der folgende Screenshot stammt von der ifm-Software LR DEVICE�...
  • Seite 12: Beschreibung

    7.1 Parameter Die folgenden IO-Link-Parameter stellen lediglich eine Übersicht dar� Die vollständige Auflistung enthält die IODD des Geräts� Parameter Beschreibung Einstellbereich Ausgangkonfiguration [OUT 2] In�D / Digitaleingang SSC1�2 DIx2 Konfiguration digitaler Eingang (Pin 2) für Zählerreset und Zählerpreset MAVG Mittelwertberechnung für den 10 / 100 / 1000 Drehzahlfilter LED Modus...
  • Seite 13: 7�2 Anwendungsbeispiele

    SSC2�1���2�2 — N�A� (wird nicht verwendet) Config� Hysteresis rSLT Drehgeber-Auflösung 1��� 65535 (16 Bit) Einstellung der Schritte inner- halb einer Umdrehung rSLF Drehgeber-Auflösung 1��� 2147482880 (31 Bit) Gesamtumdrehungen Erreicht der Drehgeber wieder rSLF, startet er wieder bei “0“ cDir Zählrichtung cw / im Uhrzeigersinn ccw / gegen den Uhrzeigersinn...
  • Seite 14: Bedien- Und Anzeigeelemente

    8 Bedien- und Anzeigeelemente Die LED-Einstellung in der Tabelle entspricht der Werkseinstellung und kann über IO-Link eingestellt werden� Anzeige Kommunikation LED grün blinkt (1 Hz) Gerät befindet sich im Kommunikationsmodus gemäß IO-Link Spezifikation Vers� 1�1�3 LED grün leuchtet Betriebsspannung liegt an LED grün aus Betriebsspannung liegt nicht an LED gelb leuchtet...
  • Seite 15 Parameter Werkseinstellung Benutzer-Einstellung SSC1�3 Param� SP1 4000 SSC1�3 Param� SP2 SSC1�3 Config� Logic High active SSC1�3 Config� Mode Single point SSC2�1 Param� SP1 50,0 rpm SSC2�1 Param� SP2 -50,0 rpm SSC2�1 Config� Logic High active SSC2�1 Config� Mode Window SSC2�2 Param� SP1 100000,0 rpm SSC2�2 Param�...
