Remote I/O-Modul 16 DI

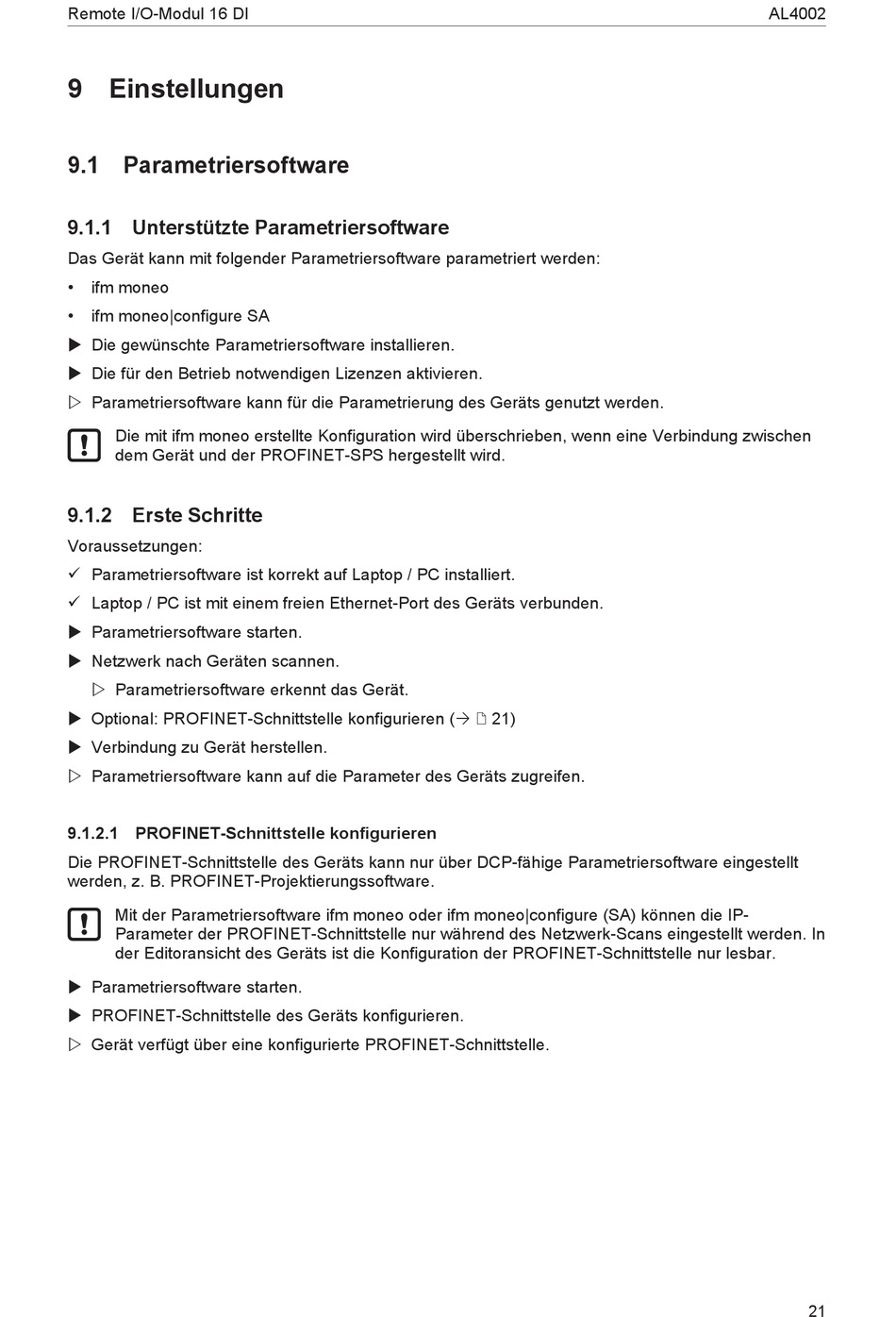

9 Einstellungen
9.1 Parametriersoftware
9.1.1 Unterstützte Parametriersoftware
Das Gerät kann mit folgender Parametriersoftware parametriert werden:
•
ifm moneo
•
ifm moneo|configure SA
u Die gewünschte Parametriersoftware installieren.
u Die für den Betrieb notwendigen Lizenzen aktivieren.
w Parametriersoftware kann für die Parametrierung des Geräts genutzt werden.
Die mit ifm moneo erstellte Konfiguration wird überschrieben, wenn eine Verbindung zwischen
dem Gerät und der PROFINET-SPS hergestellt wird.
9.1.2 Erste Schritte
Voraussetzungen:
ü Parametriersoftware ist korrekt auf Laptop / PC installiert.
ü Laptop / PC ist mit einem freien Ethernet-Port des Geräts verbunden.
u Parametriersoftware starten.
u Netzwerk nach Geräten scannen.
w Parametriersoftware erkennt das Gerät.
u Optional: PROFINET-Schnittstelle konfigurieren (Ò / 21)
u Verbindung zu Gerät herstellen.
w Parametriersoftware kann auf die Parameter des Geräts zugreifen.
9.1.2.1 PROFINET-Schnittstelle konfigurieren
Die PROFINET-Schnittstelle des Geräts kann nur über DCP-fähige Parametriersoftware eingestellt
werden, z. B. PROFINET-Projektierungssoftware.
Mit der Parametriersoftware ifm moneo oder ifm moneo|configure (SA) können die IP-
Parameter der PROFINET-Schnittstelle nur während des Netzwerk-Scans eingestellt werden. In
der Editoransicht des Geräts ist die Konfiguration der PROFINET-Schnittstelle nur lesbar.
u Parametriersoftware starten.
u PROFINET-Schnittstelle des Geräts konfigurieren.
w Gerät verfügt über eine konfigurierte PROFINET-Schnittstelle.
AL4002
21
