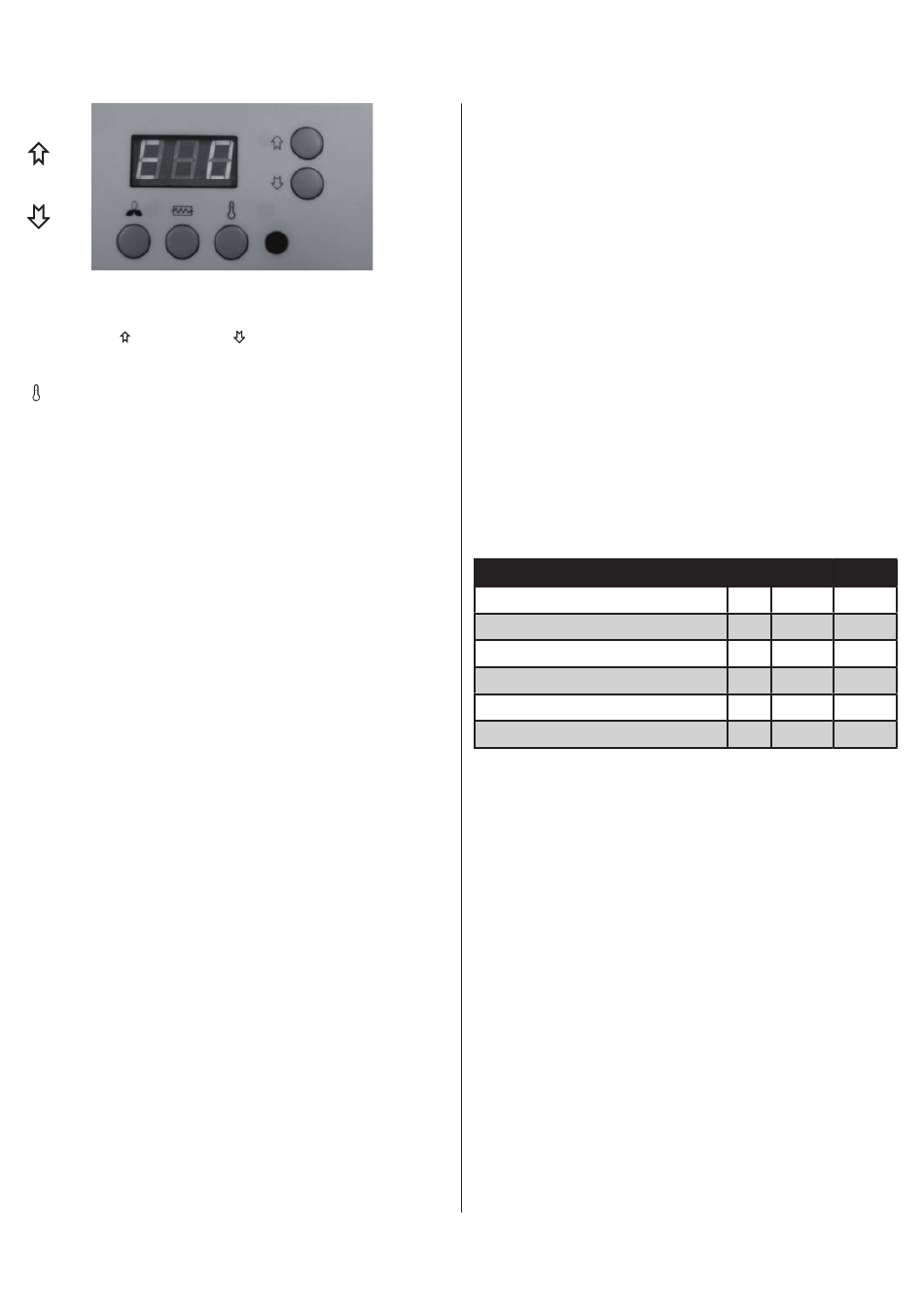

Mit Pfeil auf ( ) und Pfeil ab ( ) gelangt man an den ge-
wünschten Menüpunkt. Ein Sollwert kann dann geändert
werden, wenn gleichzeitig Betriebsthermostat
(
) und Pfeil auf oder ab gedrückt wird. Wird 15 Sekunden
lang kein Schalter betätigt, wird das Display wieder zur nor-
malen Anzeige zurückgesetzt.
3. Betriebsmenü
E0: Werkseinstellung
Wurden die Sollwerte so eingestellt, dass die Anlage nicht
wie erwartet läuft, und die Ursache nicht zu finden ist, gehen
Sie wie folgt vor: Schreiben Sie alle Einstellungen der Soll-
werte auf. Stellen Sie den Sollwert auf 1 und drücken Sie
OK, dann wechseln alle Sollwerte auf die Werkseinstellung
zurück.
Sie können jetzt wieder von vorne beginnen und die Soll-
werte einstellen.
Werkseinstellung: 0
E8:
Thermische Desinfektion EIN/AUS
Ist dieser Wert auf 1 eingestellt, wird die Steuerung 1 Mal
pro Woche das Wasser mit Hilfe des
bes
auf 65° C aufheizen, auch wenn P2 auf 0 eingestellt ist.
Werkseinstellung: 0
E6: Min. Luftmenge
Dieser Wert gibt die niedrigste Luftmenge an, mit welcher
der Ventilator während des Betriebs laufen kann. Beachten
Sie, dass die Wärmezufuhr über den Verdampfer bei Ausfall
des Hochdruckpressostats überbelastet werden kann, wenn
ein zu hoher Wert eingestellt wird. Der Wert sollte nicht
höher als erforderlich eingestellt werden, um eine geringe
Luftströmung durch den Verdampfer sicherzustellen. Er wird
zwischen 0-100% eingestellt.
Werkseinstellung: 0
E: TX-Soll
Um zu hohen Betriebsdruck in der Kältemaschine zu ver-
meiden, muss die Leistung der Anlage in der letzten Phase
der Erwärmungszeit gesenkt werden. Dieser Parameter gibt
an, bei welcher Wassertemperatur die Senkung beginnen
soll. Der Parameter ist zwischen 0-55°C einstellbar.
elektrischen Heizsta-
- Technische Änderungen vorbehalten -
Werkseinstellung: 45
E3: Tmop
Der Wert gibt die höchstzulässige Verdampfungstemperatur
an. Damit wird eine Überbelastung des Kältemittelskreis-
laufes durch hohe Umgebungstemperaturen vermieden.Der
Wert wird zwischen 0-20°C eingestellt.
Werkseinstellung: 15
E45: dTluft-Soll
Hier wird die niedrigste Abkühlung der Luft gewählt, die bei
der Erwärmung des Wassers gewünscht wird. Die Steue-
rung regelt die Geschwindigkeit des Ventilators, so dass die
Luft auf genau die gewählte Gradzahl gesenkt wird. Wenn
die Luft aus technischen Ursachen weiter entwärmt werden
muss, wird der Wert automatisch übersteuert.
Wenn man eine höhere Ventilator-Geschwindigkeit wünscht,
muss dTluft gesenkt werden.
Man sollte berücksichtigen: je schneller der Ventilator läuft,
desto höherist der Energieverbrauch.
Werkseinstellung: 5
4. Schema für Sollwerte
Werkseinstellung
E0:
Werkseinstellung
E8:
Desinfektion EIN/AUS
E6:
Min. Luftmenge
E: TX-Soll
E3: Tmop-Soll
E45 dTluft-Soll
5. Funktion
5. Steuerung
Funktionsbeschreibung
Auf dem Flussdiagramm wird die Anordnung der Fühler ge-
zeigt und auf der Steuerplatine sind die Relaisausgänge und
die übrige Ausgänge für Einschaltung von Ventilator und Be-
dienungstableau dargestellt.
Aufstellung der Brauchwarmwasser-Wärmepumpe
Im Allgemeinen wird die Vanvex Lite in unbewohnten Räu-
men, üblicherweise im Keller aufgestellt.
Eine Anforderung an diesen Anstellraum ist eine Lufttempe-
ratur zwischen
8°C und 35°C .
Bedienung
Datum
Datum
0
0
0
45
15
5
9
