Montage:
1. Passen Sie den Blechmantel und die Kunststoffabdeckung
gemeinsam in die Nut des mittleren Kunststoffringes ein. Ach-
ten Sie darauf, dass keine Kabelverbindungen eingeklemmt
oder anders beschädigt werden!

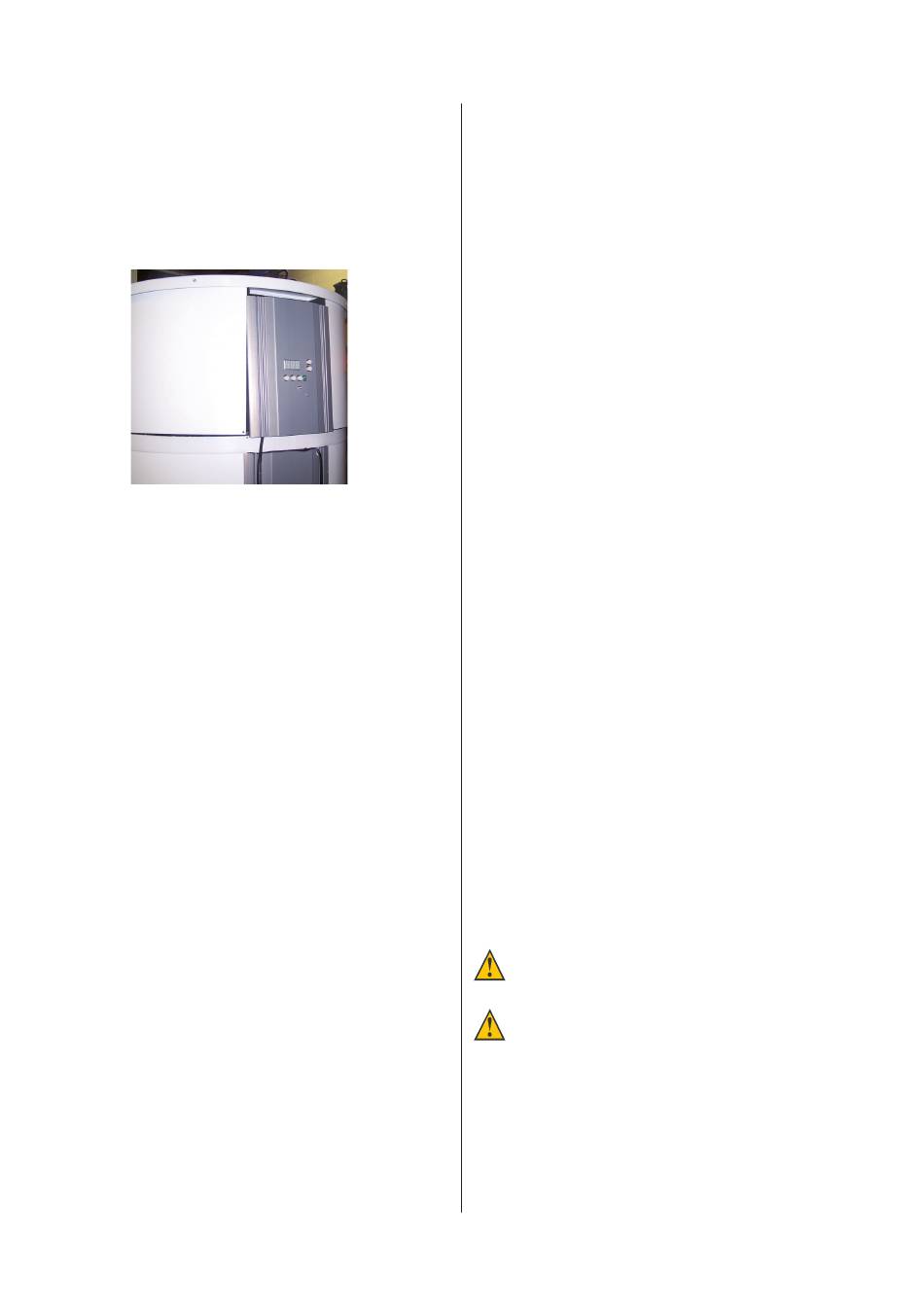

Aufsetzen des Blechmantels und Montage der Regeleinheit
2. Befestigen Sie die Nuten der Regelungseinheit im Blech-
mantel, in dem Sie dazu den Blechmantel noch einmal leicht
anheben und wieder in die vorgesehen Position einpassen.
3. Befestigen Sie die Schrauben 3 Schrauben (mittlerer
Kunststoffring), so dass die Blechverkleidung korrekt befestigt
ist.
4. Montieren Sie die Frontblende gemäß Punkt 5.1.
Hinweis bei lichten Raumhöhen unter ,0 m:
In diesem Fall kann die obere Kunststoffabdeckung nicht
gemeinsam mit dem Blechmantel demontiert bzw. montiert
werden. Die Schrauben der oberen Abdeckung müssen ge-
löst werden und die obere Abdeckung kann abgenommen
werden. Danach kann erst der Blechmantel des Kältekreises
demontiert werden.
Demontage:
1. Demontieren die Frontblende gemäß Punkt 5.1
2. Lösen Sie die Schrauben der oberen Abdeckung und neh-
men Sie diese ab.
3. Lösen Sie die 3 Schrauben (mittlerer Kunststoffring), mit
der der obere Blechmantel befestigt ist.
4. Bitte lösen Sie vorsichtig die Regelungseinheit aus den
Nuten des Blechmantels. Beachten Sie dabei, dass bei der
Demontage der Regelungseinheit keine Kabelverbindungen
(z. B. durch Ziehen) beschädigt werden).
5. Nehmen Sie den Blechmantel ab
Montage:
1. Passen Sie den Blechmantel in die Nut des oberen Kunst-
stoffringes. Achten Sie darauf, dass keine Kabelverbindungen
eingeklemmt oder beschädigt werden.
2. Befestigen Sie die Nuten der Regelungseinheit im Blech-
mantel in dem Sie dazu den Blechmantel leicht anheben
und wieder in die vorgesehen Position einpassen, so dass
die Regelungseinheit ordnungsgemäß am Gerät verankert
ist.
3. Montieren Sie die obere Abdeckung am Blechmantel.
Achten Sie darauf dass der Blechmantel korrekt in den da-
für vorgesehenen Führungen der oberen Abdeckung sitzt.
Befestigen Sie die Schrauben der oberen Abdeckung sitzt.
Befestigen Sie die Schrauben der oberen Abdeckung
4. Befestigen Sie die Schrauben des Blechmantels am
Kunststoffring
5. Montieren Sie die Frontblende gemäß Punkt 5.1.
5.3 Anschluss an Computer
Damit der Regler der Vanvex Lite mit dem Computer (Daten-
logger) kommunizieren kann, muss die Kommunikationsbox
»Datenlogger« zwischen der Steuerplatine und dem Compu-
ter/der Anlage montiert werden.
5.4 Kühlsystem Ventilator
Ventilator:
Die Wartungsarbeiten beschränken sich auf das bedarfs-
abhängige bzw. turnusmässige Reinigen des Verdampfers.
Schrauben Sie die obere Abdeckung ab. Reinigen Sie den
Ventilator mit einer Bürste, einem Flaschenreiniger oder
einem Pinsel. Bitte achten Sie darauf, dass die Ausgleichs-
gewichte am Ventilatorrad nicht entfernt werden, da dies zu
einer Unwucht und damit zu einem höheren Geräuschpegel
sowie zum Verschleiss des Ventilators führen könnte.
Verletzungsgefahr durch scharfkantige Lamellen.
Lamellen dürfen nicht beschädigt werden.
Vor Öffnung der Brauchwarmwasser-Wärmepumpe
den Netzstecker ziehen und auf den nachlaufenden
Ventilator achten!
Kondensatrinne und Kondensatablauf:
Gleichzeitig mit der Reinigung des Ventilators muss die
Kondensatrinne von Schmutz gereinigt werden. Füllen Sie
Wasser in die Rinne und kontrollieren Sie, ob es ungehindert
abläuft, falls nicht, muss der Ablauf gereinigt werden. Über-
prüfen Sie gleichzeitig, ob die Lamellen des Verdampfers
sauber sind.
- Technische Änderungen vorbehalten -
