5. Hinweise zur Demontage und Montage der
Verkleidung, um am Kältekreislauf bzw. am
Ventilator zu arbeiten.
Sind Wartungs- oder Reparaturarbeiten an den Funktions-
bauteilen des Kältekreises oder am Ventilator auszuführen,
geht man nach folgenden Schritten vor:
Bei lichten Raumhöhen größer ,0 m:
Demontage:

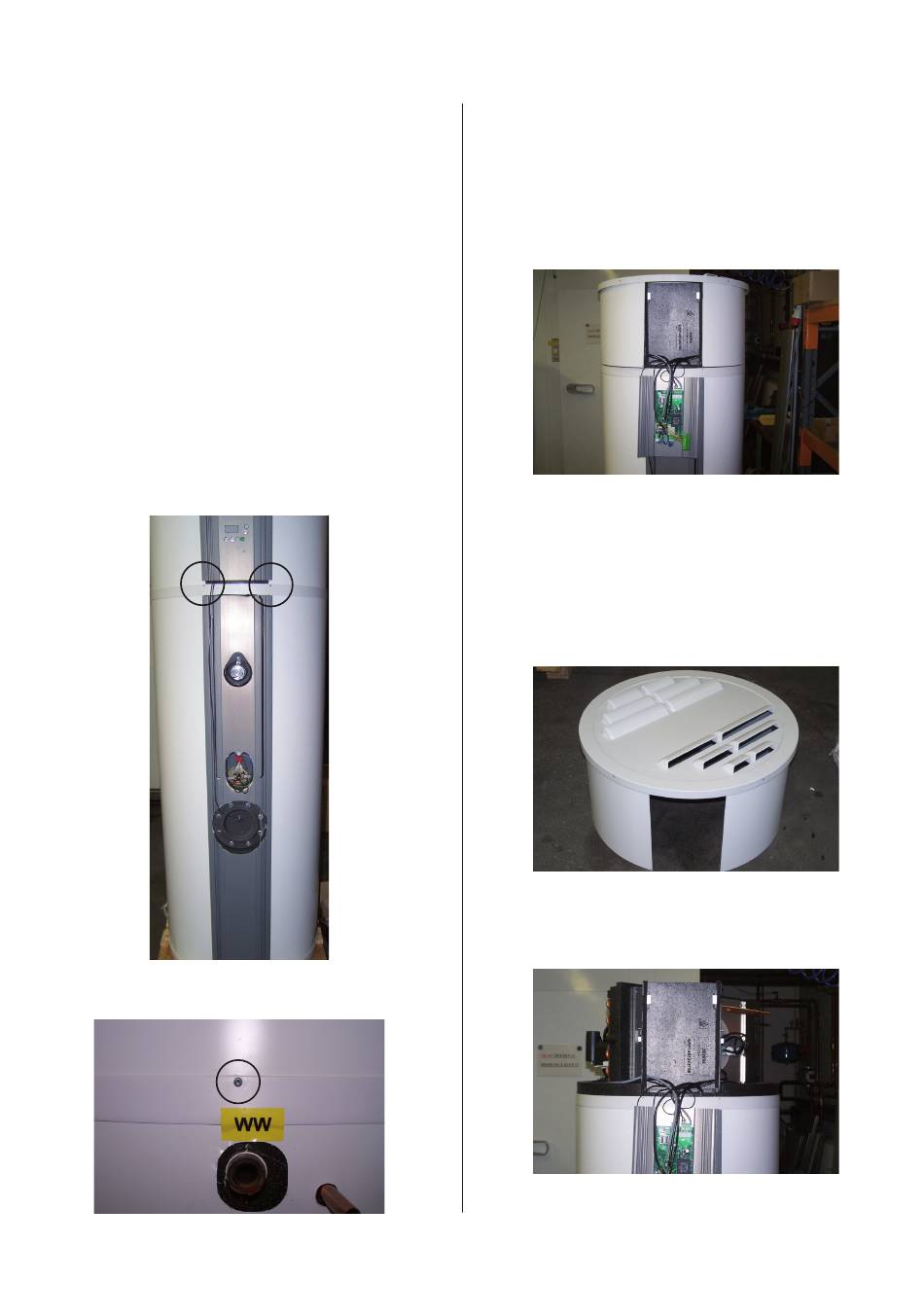

1. Demontieren Sie die Frontblende gemäß Punkt 5.1.
2. Lösen Sie die 3 Schrauben (mittlerer Kunststoffring), mit
denen der Blechmantel (Verkleidung des Kälteaggregates
und des Ventilators) befestigt ist. Die Befestigungsschrauben
der Kunststoffabdeckung (Ansaugung, Ausblasen) werden
dabei nicht gelöst!
Schrauben am Kunststoffring (2x vorn):
Schrauben am Kunststoffring (1x Rückseite):
4
3. Der Blechmantel und die Kunststoffabdeckung können ge-
meinsam aus der Nut des Kunststoffrings nach oben abgeho-
ben werden. Bitte lösen Sie vorsichtig die Regelungseinheit
aus den Nuten des Blechmantels. Beachten Sie dabei, dass
bei der Demontage der Regelungseinheit keine Kabelverbin-
dungen (z. B. durch Ziehen) beschädigt werden.
4. Heben Sie nun den Blechmantel und die Kunststoffabde-
ckung gemeinsam ab. Die Bauteile des Kältekreises bzw. der
Ventilator sind zugänglich.
Gemeinsames Abheben von Blechmantel und Kunststoffab-
Zugang zu Bauteilen des Kältekreises und Ventilator
- Technische Änderungen vorbehalten -
Demontage der Regelungseinheit
deckung
