.5.. Der Kreislauf des Wassers –
Beschreibung
Der Wasserkreislauf wird unter Beachtung der geltenden
Normen und Forderungen aufgebaut (siehe Abschnitt 3.1
und 3.2).
.5.. Anforderungen des Wasserkreislaufes
Die Leitungsnennweiten für die bauseitige Installation sind
unter Berücksichtigung des verfügbaren Wasserdruckes
und der zu erwartenden Druckverluste im Rohrleitungssystem
bauseits festzulegen. Die wasserseitige Installation ist nach
DIN 1988 entsprechend auszuführen. Die Wasserleitungen
können in fester oder flexibler Bauart ausgeführt werden. Das
Korrosionsverhalten der verwendeten Materialien im Rohrlei-
tungssystem ist zu beachten, um Schäden zu vermeiden.
Wie alle Druckbehälter, muss auch der Wärmepumpen-Brauch-
warmwasserspeicher mit einem baumustergeprüften Sicher-
heits-ventil und einem Rückschlagventil ausgestattet werden
(bauseits). Die Zuführung der Kaltwasserleitung erfolgt rück-
seitig in Bodennähe (3/4" AG). Der maximale Betriebsdruck
beträgt 10 bar, die maximale Betriebstemperatur 65° C. Ge-
gebenenfalls sollte in die Zuleitung ein Druckminderventil und
ein Trinkwasserfilter montiert werden.
Bei
Erstellung
rohrung sind Verschmutzungen im Lei-
tungssystem zu vermeiden (evtl. vor
Anschluss der Brauchwarmwasser-Wär-
mepumpe Leitungen spülen)!
Wenn keine Zirkulationsleitung an die Wär-
mepumpe angeschlossen wird, ist der
Anschluss entsprechend abzudichten!
6
der
bauseitigen
Ver-
- Technische Änderungen vorbehalten -

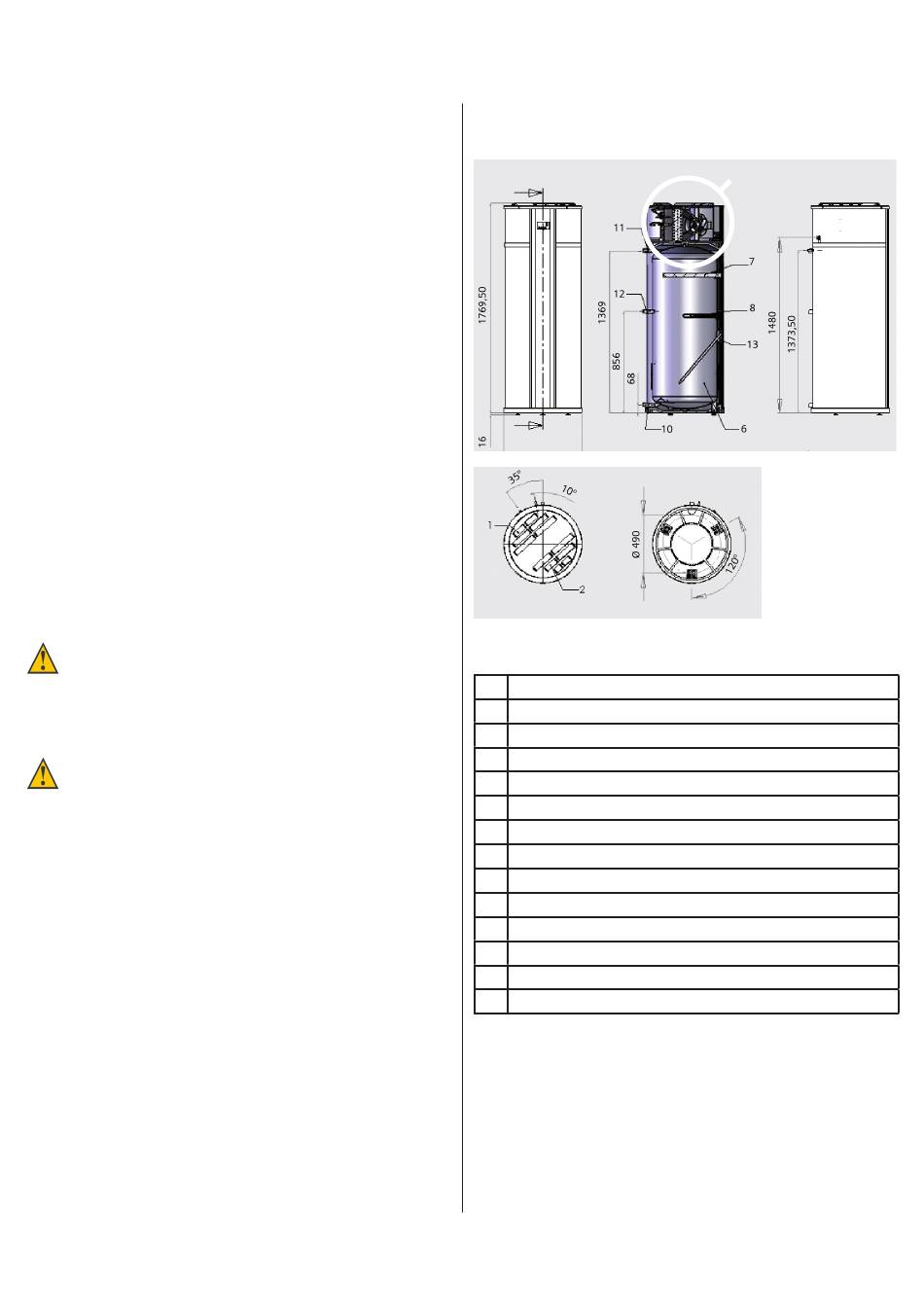

.5.3. Massskizze
Ansaugöffnungen*
Ausblasöffnungen*
3
Regelplatine
4
Kondensatablaufschlauchstutzen (5 x mm Cu)
5
Verdichter
6
90l Behälter
7
Opferanode 5/4"
8
,5 kW elektrischer Heizstab
9
Hochdruckpressostat mit manueller Rücksetzung
0 Kaltwasseranschluss 3/4" AG
Brauchwarmwasseranschluss 3/4" AG
Brauchwarmwasserzirkulation 3/4" AG
3 Reinigungsflansch Behälter
* in der Grafik nicht sichtbar
3-5
