z
q
x
w
c
e
69

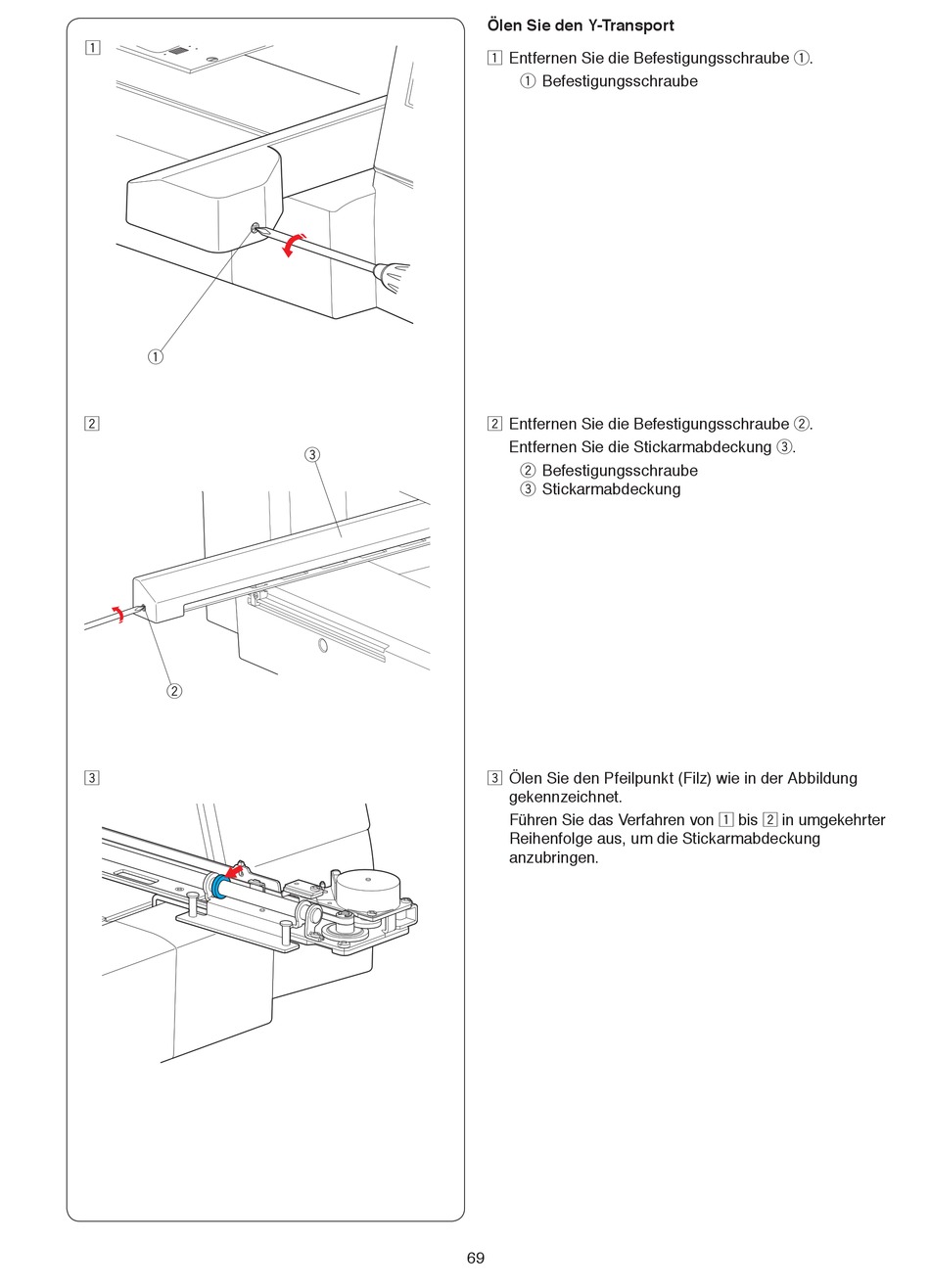

Ölen Sie den Y-Transport
z Entfernen Sie die Befestigungsschraube q.
q Befestigungsschraube
x Entfernen Sie die Befestigungsschraube w.
Entfernen Sie die Stickarmabdeckung e.
w Befestigungsschraube
e Stickarmabdeckung
c Ölen Sie den Pfeilpunkt (Filz) wie in der Abbildung
gekennzeichnet.
Führen Sie das Verfahren von z bis x in umgekehrter
Reihenfolge aus, um die Stickarmabdeckung
anzubringen.
