AUTODOME IP starlight 5000i
9

Montieren einer Kamera mit Dachhalterung

9.1

Montieren der Dachhalterung

1.
Hinweis!
Lassen Sie unterhalb der Halterung ausreichend Platz, damit die Video‑, Steuerungs‑ und
Alarmkabel nach oben durch den Brüstungsarm verlegt werden können. Bei bestimmten
i
Installationen müssen Sie den Brüstungsarm möglicherweise anheben, damit die Kamera
nicht gegen die Brüstung stößt, wenn sie in ihre Arbeitsposition gedreht wird. Sehen Sie eine
ausreichende Leiterlänge vor, damit der Rohrarm auf dem Dach gedreht und auch wieder
zurückgedreht werden kann, wenn die Kamera gewartet werden muss.
2.

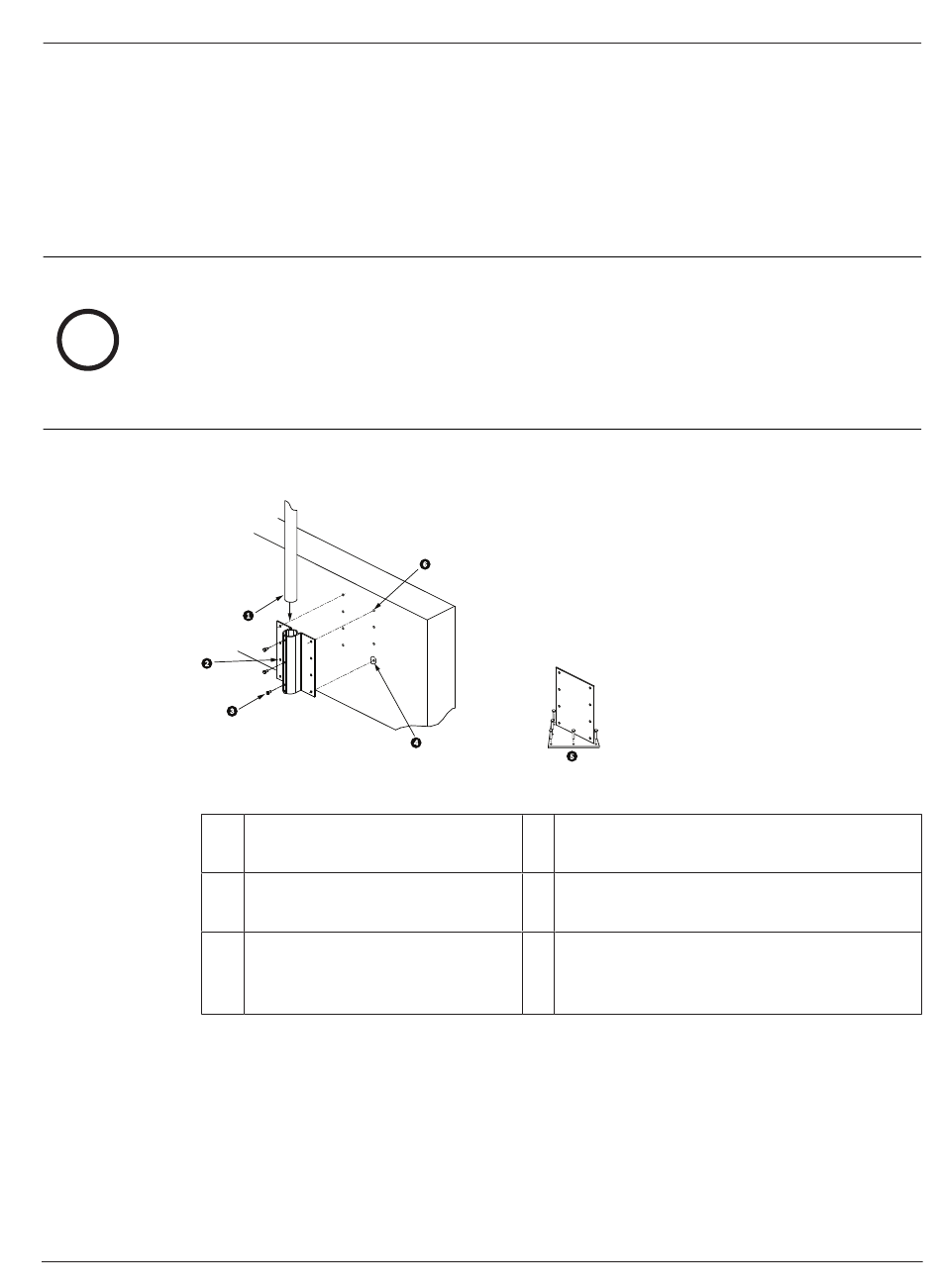

Abbildung 9.1: Hängebefestigungshalterung für die Brüstung und Dachhalterungsplatte
1
2
3
Bosch Security Systems
Legen Sie auf dem Dach die Wandposition für die Kamera fest und verwenden Sie die
Hängebefestigungshalterung für die Brüstung als Schablone, um die Lochpositionen zu
markieren.
Bereiten Sie die Montagefläche für die Befestigungselemente vor, indem Sie die
erforderlichen Löcher für die Ankerschrauben bohren.
Rohrarm
Hängebefestigungshalterung für
die Brüstung
3/8-16 Edelstahl-
Sechskantschraube (im
Lieferumfang enthalten)
Montieren einer Kamera mit Dachhalterung | de
4 Dichtungsmittel um jedes Schraubenloch
auftragen
5 Dachhalterungsplatte
6 Mindestens sechs (6) Befestigungselemente
verwenden (nicht im Lieferumfang enthalten).
Acht (8) Befestigungslöcher dargestellt.
