24 de | Montieren einer Anschlussbox und Kamera
8

Montieren einer Anschlussbox und Kamera

Die Anschlussbox kann direkt an einer Wand, Eckenhalterung oder Masthalterung montiert
werden.
Anweisungen zur Montage der Box (Netzteilkasten) finden Sie im Installationshandbuch der
Anschlussbox.
1.
Stellen Sie sicher, dass die Kabel lang genug sind, um durch die Halterung und die
Befestigungskappe der Kamera bis zu den Anschlüssen der Kamera zu reichen.
8.1

Montieren der Wandhalterung

1.
2.
8.2

Befestigen der Befestigungskappe und der Kamera

1.
2.
3.
4.
5.
6.
2023-02 | 1.2 |
Führen Sie die Kabel durch die Wand und die Halterungen.
Schieben Sie den Befestigungsflansch über die Wandhalterung.
Befestigen Sie die Wandhalterung mit vier M5-Schrauben am Befestigungsflansch und
befestigen Sie beides an der Vorderseite der Anschlussbox für die Wandmontage.
Wickeln Sie vier Lagen Teflonband () um das Gewinde am Ende der Halterung, um eine
wasserdichte Abdichtung zu gewährleisten.

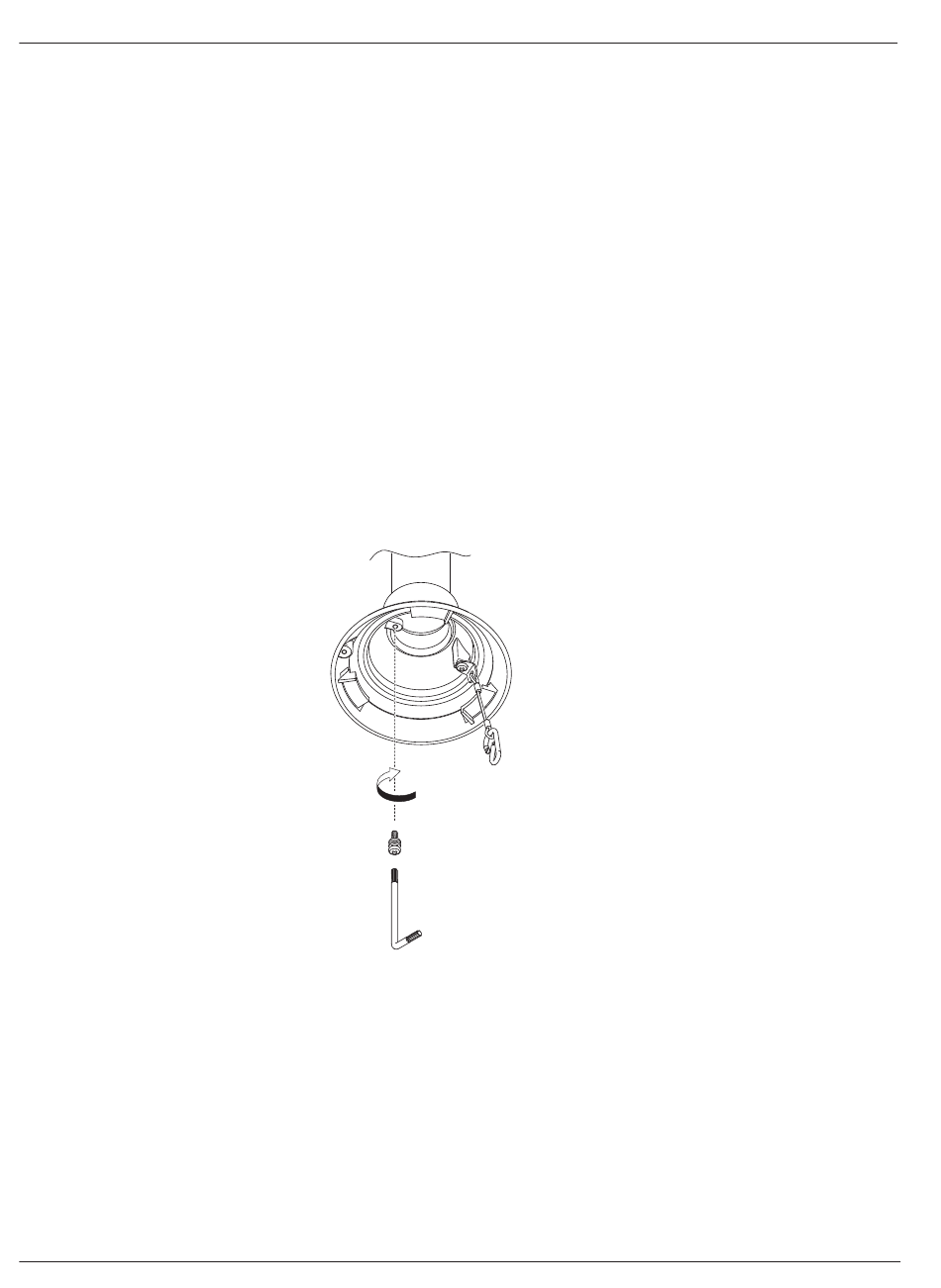

Montieren Sie die Befestigungskappe an der Halterung.
Ziehen Sie die Schraube mit dem T15-Torx-Schraubendreher an.
M4
T15
Führen Sie alle Verbindungskabel durch die Befestigungskappe.
Bringen Sie den Haken am Ende der Sicherheitsbefestigung an der Schlaufe an der
Oberseite der Kamera an.
Verbinden Sie die zugehörigen Steckverbindungen der Kabel (nicht im Lieferumfang
enthalten) mit den entsprechenden Anschlüssen der Kamera. Weitere Informationen
hierzu finden Sie im Kapitel „Anschluss".
