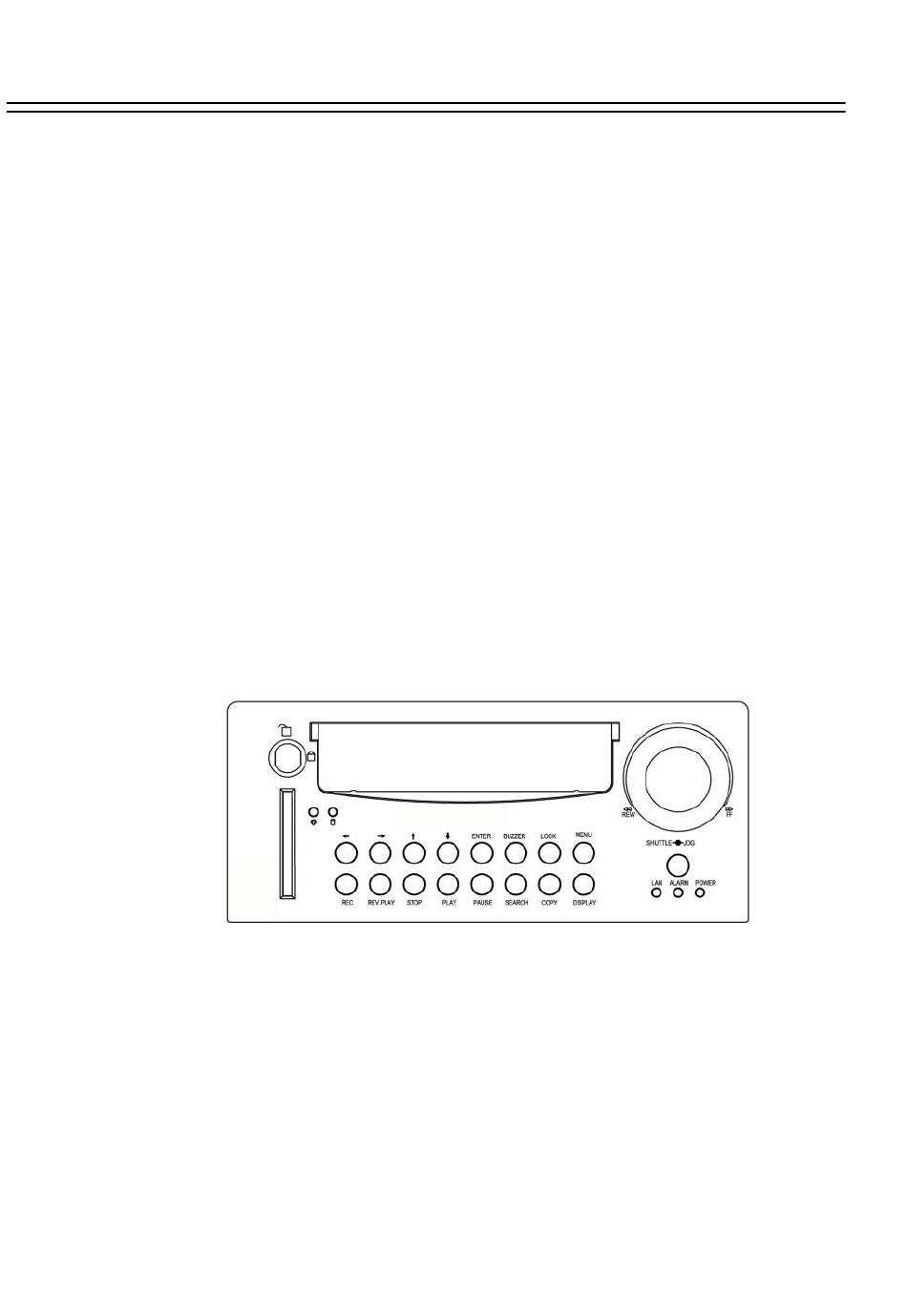

- Seite 1 INSTALLATION / BEDIENUNG DIGITALER EINKANAL - VIDEORECORDER DVR-100H V1.x...
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE Lieferumfang Überprüfen Sie nach dem Auspacken des Gerätes die Vollständigkeit der Lieferung: - Digitalrecorder DVR-100H - 2 x Schlüssel für Festplattenschacht - Netzteil mit Anschlusskabel - Festplattenträger, optional mit Festplatte - Adapter für Alarm- und Steuereingänge - Handbuch Anmerkung: Diese Anleitung entspricht dem aktuellen technischer Stand. - Seite 3 SICHERHEITSHINWEISE Sicherheitshinweise Zur Vermeidung von Schäden beachten Sie bitte folgende Sicherheitshinweise: Stellen Sie den DVR100H nicht in direkter Nähe von Heizungen, Öfen, anderer Wärmequelle oder unter direkter Sonneneinstrahlung ab. Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt oder zugebaut werden. Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.
-
Seite 4: Inhaltsverzeichnis
INHALT 1.Übersicht 1.1 Features 1.2 Technische Daten 2.Bedienelemente Frontseite 3.Anschlüsse Rückseite 4.Systeminstallation 4.1 Anschluss Einzelkamera 4.2 Multiplexeranschluss 4.3 Quadanschluss ( Quad mit VCR - Anschlüssen ) 4.4 Quadanschluss ( ohne VCR – Anschlüsse ) 5.Inbetriebnahme / Programmierung 6.Menüstruktur 6.1 Uhr / Sprachauswahl 6.2 Sommerzeitumstellung 6.3 Timer –... -
Seite 5: Übersicht
Bildaufzeichnungsrate mit bis zu 50 Bildern pro Sekunde und die Kompatibilität mit der Mehrzahl marktüblicher Videomultiplexer. Der DVR-100H vereint in sich die Vorzüge der Digitalaufnahme mit einer einfachen Installation und benutzerfreundlicher Bedienung ähnlich eines Analogrecorders. Die innovative Kompressionstechnologie für eine hochauflösende und klare Bildwiedergabe heben den DVR-100H deutlich vom Wettbewerb ab. -
Seite 6: Technische Daten
TECHNISCHE DATEN 1.2 Technische Daten Videoeingang 1 x FBAS/CCIR 1VSS / 75 Ohm (BNC) Videoausgang 2 x FBAS/CCIR 1VSS / 75 Ohm (BNC) Videokompression M-JPEG Videoauflösung 720x484 (NTSC); 720x576 (PAL) CompactFlash Memory Integrierter Compact Flash Adapter Alarmeingang 1 x Öffner / Schließer Alarmausgang 1 x Öffner / Schließer Audio... -
Seite 7: Bedienelemente Frontseite
Bedienelemente Frontseite 2. Bedienelemente Frontseite 13 14 Tasten Links/rechts - Taste: Betätigen Sie oder zum Bewegen des Cursors nach links oder rechts. Auf-/Ab - Taste: Betätigen Sie oder zum Bewegen des Cursors nach oben oder unten. ENTER: Taste zur Bestätigung von Eingaben BUZZER : Abschalten / Einschalten des aktivierten Summers LOCK :... -
Seite 8: Festplattenschacht
Bedienelemente Frontseite DISPLAY: Umschalten der Betriebsarten der Bildschirm – Statusanzeige: Record Record 002HR 002HR Disk:120 GB(0) Disk:120 GB(0) Disk size:120GB 2003/04/24 10:41:00 2003/04/24 10:41:00 Anzeige Zeit / Datum Anzeige Zeit / Datum, Anzeige aus und Betriebsart Betriebsart und Festplattenstatus Festplattenschloss: Das Schloss dient zum Einschalten der Festplatte und sichern gegen unbefugtens Entfernen der Festplatte. -
Seite 9: Anschlüsse Rückseite
Anschlüsse Rückseite 3. Anschlüsse Rückseite MUX MAIN MONITOR IN SPANNUNG POWER IN: 12 VDC Buchse für Stecker des mitgelieferten Netzteiles. AUDIO Audio IN 1, 2 : Audioeingänge Cinch. Audio OUT 1, 2 : Diese zwei Audioausgänge können im Menü aktiviert bzw. Abgeschalten werden. -
Seite 10: Anschlüsse Rückseite
Anschlüsse Rückseite MONITOR MUX MAIN MONITOR : Videoeingang BNC für den Hauptmonitorausgang eines angeschlossenen Multiplexers. MONITOR : Videoausgang BNC für Monitoranschluss im Multiplexerbetrieb. ( Interne Schaltung ) MULTIPLEXER HAUPTMONITOR INTERNES MONITOR OUT VIDEO In den Betriebsarten Menü, Bildsuche (Search) und Bildexport (Copy) schaltet der Monitorausgang zur Darstellung der Menüs auf das interne Videobild des EDRS –... - Seite 11 Anschlüsse Rückseite ALMRST (Pin6) : Eingangskontakt zum Rücksetzens des Alarmes für potentialfreien Öffner- oder Schließerkontakt, geschaltet gegen Masse (GND, Pin 1,8) VD_Loss (Pin 11) : Alarmausgang für Videoausfallmeldung eines oder mehrerer Kamerakanäle VCR_SW (Pin 12): Taktausgang zur externen Synchronisierung von Multiplexern, schaltet gegen Masse (GND, PIN1,8) RS-232 : 9-polige Sub-D Buchse für RS-232 Steuereingang, Belegung siehe Anhang Seite 41.
-
Seite 12: Systeminstallation
Der Videoausgang der Kamera mit dem Video IN (BNC) für Composite – Signal verbunden. (2 ) : Audio: Der Audioausgang der Kamera (oder eine andere Audioquelle) wird mit dem Audioeingang des DVR-100H verbunden. (3) : Monitor: Der Monitor wird an Video Out 1 (oder 2) angeschlossen.. -
Seite 13: Multiplexeranschluss
Verbinden Sie den Recordereingang des Multiplexers mit dem Ausgang VIDEO OUT1 des DVR100H. (3) :Multiplexer Monitorausgang: Verbinden Sie den Hauptmonitorausgang des Multiplexers mit dem Eingang MUX. MAIN MONITOR IN des DVR-100H. (4) :Taktsignal: Zur Taktung des Multiplexers verbinden Sie den Anschluss VCR_SW des DVR mit dem Takteingang des Multiplexers sowie die Signalmasse beider Geräte (DVR100H: Pin1-GND, PIN8-VCR_SW) -
Seite 14: Quadanschluss ( Quad Mit Vcr - Anschlüssen )
Monitor (1): Quad VCR Out: Verbinden Sie den Anschluss VCR OUT des Quad mit dem Eingang VIDEO IN des DVR-100H. (2) : Quad VCR In: Verbinden Sie den Anschluss VCR IN des Quad mit dem Eingang VIDEO OUT1 des DVR-100H. -
Seite 15: Quadanschluss ( Ohne Vcr - Anschlüsse )
VIDEO OUT MUX MAIN MONITOR IN Monitor (1): Quad Videoausgang: Verbinden Sie den Monitorausgang des des Quad mit dem Eingang VIDEO IN des DVR-100H. (2): System Main Monitor Output: Verbinden Sie den Monitoreingang mit dem Ausgang VIDEO OUT des DVR-100H. -
Seite 16: Inbetriebnahme / Programmierung
PROGRAMMIERUNG 5. PROGRAMMIERUNG / INBETRIEBNAHME Schieben Sie eine Wechsel – Festplatte in den Rahmen ein und verriegeln Sie diese mit dem Schlüsselschalter. Die Festplatte muss als Master gejumpert sein. Ohne eingeschaltete Festplatte wird die Einschaltinitialisieung des Gerätes nicht abgeschlossen! Stellen Sie die notwendigen Anschlüsse für Video- und Audioein- und –ausgänge her. Details siehe vorige Abschnitte. -
Seite 17: Menüstruktur
MENÜ 6. MENÜSTRUKTUR Drehen Sie das innere Rad des Jog-Shuttle-Rades zur Auswahl der gewünschten Menüseite. Einstellung Alarmaufnahme Uhr/Sprachauswahl ( siehe S. 20 ) ( siehe S.14 ) EINSTELLUNG ALARMAUFNAHME Uhr/Sprachauswahl ALARMVERARBEITUNG 003 HR GESCHWINDIGKEIT STANDARD QUALITÄT N.O. ALARM EINGANG TYP : 2003/04/24 DI DATUM N.O. -
Seite 18: Uhr / Sprachauswahl
MENÜ 6.1 UHR / SPRACHAUSWAHL UHR/SPRACHAUSWAHL DATUM: 2003/04/04 DI ZEIT : 13:10:22 MENÜSPRACHE: DEUTSCH VERSION: 1.0x Im Menü UHR / SPRACHAUSWAHL werden eingestellt: (1) DATUM : aktuelles Datum Format Jahr/Monat/Tag Jahr: 2000 ~ 2099 Monat: 01~ 12 Tag: 01~31 (2) ZEIT: aktuelle Uhrzeit Format Stunde:Minute:Sekunde Stunde: 00 ~ 23 Minute : 00 ~ 59 Sekunde: 00 ~ 59... -
Seite 19: Sommerzeitumschaltung
MENÜ 6.2 SOMMERZEITUMSCHALTUNG SOMMERZEITUMSCHALTUNG AUT.UMSCHALTUNG:EIN STARTZEIT ERSTER SO IM APRIL UMSTELLEN VON 00:00 AUF 00:00 ENDE ERSTER SO IM OKT UMSTELLEN VON 00:00 AUF 00:00 Im Menü SOMMERZEITUMSTELLUNG wird die automatische Umstellung der Sommer-/ Winterzeit eingestellt. AUTOMATISCHE UMSCHALTUNG: EIN aktiviert die automatische Umschaltung, bei AUS erfolgt keine Umschaltung. -
Seite 20: Timer - Einstellung
MENÜ 6.3 TIMER EINSTELLUNGEN TIMER MENÜ START STOP SPEED QUALITÄT 00:00 00:00 003 HR STANDARD EIN 00:00 00:00 003 HR STANDARD EIN 00:00 00:00 003 HR STANDARD EIN 00:00 00:00 003 HR STANDARD EIN 00:00 00:00 003 HR STANDARD EIN 00:00 00:00 003 HR STANDARD EIN... - Seite 21 MENÜ (4) Speed : Aufnahmerate, einstellbar von 0,1 bis 50 Bilder / Sekunde. (5) Qualität : Aufnahmequalität, einstellbar in 6 Stufen: Minimal : ca. 15 KB / Bild Niedrig : ca. 20 KB / Bild Basic : ca. 25 KB / Bild : ca.
-
Seite 22: Einstellung Normalaufnahme
MENÜ 6.4 EINSTELLUNG NORMALAUFNAHME EINSTELLUNG NORMALAUFNAHME : 003 GESCHWINDIGKEIT QUALITÄT : STANDARD MULTIPLEXER : AUS FESTPLATTE VOLL : ÜBERSCHREIBEN In diesem Menü werden folgende Einstellungen für Normalaufnahmen (manueller Aufnahmestart oder über REC-IN Eingang) vorgenommen: (1) GESCHWINDIGKEIT : Aufnahmegeschwindigkeit, einstellbar von 0,1 bis 50 Bilder / Sekunde. (2) QUALITÄT: Aufnahmequalität, einstellbar in 6 Stufen: Minimal... -
Seite 23: Festplatte Voll
MENÜ (3) MULTIPLEXER: EIN/AUS : Umschaltung für Multiplexerbetrieb EIN : Der Multiplexer-Hauptmonitor wird auf den MAIN MONITOR – Ausgang durchgeschliffen, wenn sich der Recorder nicht im Menü oder Suchmodus befindet. AUS : Der MAIN MONITOR - Ausgang ist geschaltet wie VIDEO OUT 1 und 2. (4) FESTPLATTE VOLL: Reaktion des Recorders bei voller Festplatte STOP :... -
Seite 24: Einstellung Alarmaufnahme
MENÜ 6.5 EINSTELLUNG ALARMAUFNAHME EINSTELLUNG ALARMAUFNAHME ALARMVERARBEITUNG GESCHWINDIGKEIT 003 HR QUALITÄT STANDARD ALARM EINGANG TYP N.O. RESETEINGANG TYP N.O. ALARMDAUER 05 SECS VORALARM GESCHWINDIGKEIT 003 HR In diesem Menü werden folgende Einstellungen für die Alarmaufnahme vorgenommen: (1) ALARMVERARBEITUNG : Aktivieren bzw. Abschalten der Alarmverarbeitung EIN : Alarmaufnahme bei anliegendem Alarmeingangssignal AUS : Alarmverarbeitung deaktiviert. - Seite 25 MENÜ (4) ALARMEINGANG TYP : Kontaktart des Alarmeinganges N.O. : Schließer, N.C. : Öffner (5) RESET-EINGANG TYP: Kontaktart des Alarmrücksetzeinganges N.O. : Schließer, N.C. : Öffner (6) ALARMDAUER : Dauer der Alarmaufnahme Alarmaufnahmedauer, einstellbar zwischen 5 Sekunden und 60 Minuten. In der Einstellung NON-STOP wird eine Daueraufnahme gestartet.
- Seite 26 MENÜ Anschluss der Alarmausgänge a) Alarmausgang als Öffnerkontakt Anschluss als Öffner ( pin # 13 und # 15) Zur Peripherie...
- Seite 27 MENÜ b) Alarmausgang als Schließerkontakt Anschluss Schließer ( Pin # 14 und # 15) Zur Peripherie...
-
Seite 28: Alarmeingang
MENÜ c) Alarmeingang ALARMEINGANG DVR 100H SENSOR 1 ALARM RESET Der DVR100H verfügt über einen Alarmeingang sowie einen Alarm – Rücksetzeingang. Bei Eingang eines Alarmsignals wird: -Aufnahme gemäß der Einstellung für Alarmaufnahme gestartet -eine Alarmmeldung im OSD angezeigt -der Summer wird eingeschaltet, wenn dieser aktiviert ist -das Alarmausgangsrelais wird geschaltet In dem Menü... -
Seite 29: Summereinstellung
MENÜ 6.6 SUMMEREINSTELLUNG EINSTELLUNG SUMMER : AKTIVIEREN SUMMER : EIN ALARM –EINGANG : EIN RECORD -EINGANG : EIN FESTPLATTE VOLL : EIN VIDEOVERLUST : EIN TIMER In diesm Menü kann der Summer für verschiedene Funktionen aktiviert werden: (1) SUMMER : Globale Einstellung für Summer EIN / AUS AKTIVIEREN: Aktivieren des Summers. -
Seite 30: Bildexport
MENÜ 6.7 BILDEXPORT BILDEXPORT : 720 X 480 BILDGRÖSSE : EIN ZEIT DATUM : UNTEN ZEIT DATUM POS. : EIN WASSERZEICHEN : UNTEN WASSERZEICHEN POS. : KEIN MULTIPLEXER BILDGRÖSSE: Festlegung der Bildgröße in Bildpunkten: 720x480 oder 352x288 (H X V) ZEIT DATUM: EIN aktiviert die Einblendung von Aufnahmezeit und Datum in das Exportbild AUS deaktiviert die Einblendung von Aufnahmezeit und Datum in das Exportbild ZEIT DATUM POS.: Position der Zeit-/ Datumeinblendung... -
Seite 31: Rs232/Rs485 Einstellungen
MENÜ 6.8 RS232 / RS485 EINSTELLUNGEN RS232/RS485 EINSTELLUNGEN RS232/RS485 :RS232 RS232/RS485 ID BAUD RATE :9600 PARITY :KEINE DATEN BIT STOP BIT RS232 / RS485 : Auswahl der Schnittstellenart für die nachfolgenden Einstellungen: RS232: RS-232 Schnittstelle RS485: RS-485 Schnittstelle RS232 / RS485 ID : Adresse des Gerätes im RS-485 Bus BAUD RATE : Folgende Baudraten sind für die RS-232/RS-485 Ports einstellbar: 1200 Baud, 2400 Baud, 4800 Baud, 9600 Baud, 19200 Baud oder... -
Seite 32: Systemeinstellungen
MENÜ 6.9 SYSTEMEINSTELLUNGEN SYSTEMEINSTELLUNGEN (V1.0 05) : AUS WIEDERGABE AUDIO 1 : AUS WIEDERGABE AUDIO 2 : NEIN PASSWORT AKTIV : 888888 PASSWORT : 13 MPX CODE POSITION : NEIN FESTPLATTE LÖSCHEN : NEIN SYSTEMUPDATE : NEIN WERKSEINSTELLUNG : NEIN CF LÖSCHEN (FAT16) WIEDERGABE AUDIO 1 WIEDERGABE AUDIO 2 : EIN: Audioaufnahme/-wiedergabe Kanal 1 / 2... - Seite 33 MENÜ Die acht unteren Tasten der Frontplatte entsprechen den Ziffern 1 bis acht in Reihenfolge. ZIFFER BEISPIEL: PASSWORD 888888 Der Bediener drückt 6 mal die Taste “ DISPLAY”zur Eingabe des Passwortes. MPX CODE POSITION : Position der Multiplexercodierung im Videobild, einstellbar von 1 bis 20. Die Werkseinstellung ist 13.
-
Seite 34: Werkseinstellung Laden
MENÜ (6) SYSTEM UPDATE : Laden von Betriebssystemupdates über Compact Flash Card. YES : Kopieren Sie die Updatedateien in das Hauptverzeichnis einer Compact Flash Card, stecken Sie diese in den Compact Flash Adapter des DVR- 100 und bestätigen Sie mit der ENTER – Taste. Nach dem Download erscheint eine Meldung zu Abschluß. -
Seite 35: Aufnahme
AUFNAHME 7.1 DAUERAUFNAHME Mit Betätigung der RECORD Taste oder bei Schalten des externen REC-IN - Kontaktes startet die Daueraufnahme (Normalaufnahme). Bildschirm • Aufnahmerate und Aufnahmequalität werden im Menü “ EINSTELLUNG RECORD NORMALAUFNAHME”festgelegt. 002 HR •“RECORD ” und die Aufnahmerate erscheinen, falls OSD aktiviert ist, im Bildschirmdisplay •die “... -
Seite 36: Alarmaufnahme
AUFNAHME 7.2 ALARMAUFNAHME Die Alarmaufnahme startet automatisch bei Alarmaktivierung für die programmierte Alarmaufnahmedauer. Normalaufnahme und Timeraufnahme werden dabei unterbrochen. Die Einstellungen hierfür werden im Menü “ EINSTELLUNG ALARMAUFNAHME” (siehe S.20) vorgenommen. -
Seite 37: Wiedergabe
WIDERGABE 8.1 WIEDERGABE (1) Wiedergabe Mit Betätigen der PLAY – Taste beginnt der Recorder die Wiedergabe vom Beginn des zuletzt aufgenommenen PLAY Segmentes . Mit Betätigen der REV.PLAY Taste beginnt der Recorder die Rückwärts - Wiedergabe vom Beginn des zuletzt aufgenommenen Segmentes . - Seite 38 Wiedergabe (4) Langsame Wiedergabe vorwärts / rückwärts Betätigen Sie während der Wiedergabe die PAUSE - Taste. PAUSE Drehen Sie das äußere Rad des Jog-Shuttle in Uhrzeigerrrichtung für langsame Wiedergabe vorwärts. Je nach Ausschlage verlangsamt sich die Wiedergabe – Geschwindigkeit auf 1/2, 1/4, 1/6, 1/8, 1/10, 1/16, 1/32 der Normalgeschwindigkeit.
-
Seite 39: Aufnahmesuche
WIEDERGABE 8.2 AUFNAHMESUCHE Aufnahmesuche nach Segment Mit jedem Aufnahmestart wird auf der Festplatte ein neues Segment erzeugt. Mit der Segmentsuche können Sie die jeweiligen Aufnahmen aus einer Liste wählen. Betätigen Sie die SEARCH – Taste zum Aufrufen des Aufnahmesuche – Menüs: SEARCH AUFNAHMESUCHE SEGMENTLISTE... - Seite 40 WIEDERGABE (2) Alarmaufnahme - Suche Betätigen Sie die SEARCH – Taste zum Aufrufen des Aufnahmesuche – Menüs: SEARCH AUFNAHMESUCHE SEGMENTLISTE ALARMLISTE ZEIT/DATUM - SUCHE Mit den Pfeiltasten bewegen Sie den Cursor auf “ALARMLISTE” , bestätigen Sie mit ENTER. ALARMSUCHE 2002/04/24 19/03/29 PA : VORALARMAUFNAHME 2002/04/25...
- Seite 41 WIEDERGABE (3) Zeit / Datum - Suche Betätigen Sie die SEARCH – Taste zum Aufrufen des Aufnahmesuche – Menüs: SEARCH AUFNAHMESUCHE SEGMENTLISTE ALARMLISTE ZEIT/DATUM - SUCHE Mit den Pfeiltasten bewegen Sie den Cursor auf “ ” , ZEIT/DATUM - SUCHE bestätigen Sie mit ENTER.
-
Seite 42: Bildexport
BILDEXPORT 9. BILDEXPORT Führen Sie eine Compact Flash Card in den Adapter an der Frontplatte ein. Achten Sie dabei auf die korrekte Ausrichtung der Compact Flash Card (Absatzkante hinten links, breiter Schlitz oben). Die CF – Card sollte mit FAT-16 Dateisystem formatiert sein. Diese Formatierung kann auch im Menü... -
Seite 43: Videostream - Export
BILDEXPORT 9.2 VIDEOSTREAM - EXPORT Starten Sie die Wiedergabe mit PLAY, suchen Sie die gewünschte Szene für den Videoexport aus. PLAY Mit Betätigen der COPY – Taste wird das Videoexport – Menü auf dem Bildschirm eingeblendet. COPY EXPORT FILMSEQUENZ TASTE COPY FÜR START COPY TASTE PLAY FÜR FORTSETZUNG EXPORT... - Seite 44 COPY Mit der PAUSE – Taste kann der EXPORT unterbrochen werden, um zu einer anderen Videoszene zu wechseln. Im Exportmenü erscheint die Aufschrift “ ERFOLGREICH” . PAUSE Mit der “ SEARCH”– Taste wird der Videoexport beendet und die Datei geschlossen. Im Exportmenü erscheint die Anzeige “ End Copy”und der Name der Exportdatei.
-
Seite 45: Schnittstellen - Spezifikationen
SCHNITTSTELLEN - SPEZIFIKATIONEN 10. SCHNITTSTELLEN - SPEZIFIKATIONEN Der DVR-100H kann über RS – 232 sowie über RS-485 Schnittstelle von externen Geräten gesteuert werden. 10.1 Steckerbelegung a) RS-232 (9-pol. Sub-D) DVR100H HOST PIN # NAME PIN # NAME Frei Frei Frei... -
Seite 46: Rs-232 / 485 - Fernsteuerprotokoll
SCHNITTSTELLEN - SPEZIFIKATIONEN 10.2 FERNSTEUERPROTOKOLL RS-232 / RS-485 Der DVR-100H kann mit folgendem Steuerprotokoll angesteuert werden. ========================================================= Digital Video Recorder 485/232 Control Code Protocol ========================================================= 1-1. Sample control code packets Example1 : A packet that send "REC" key to Digital Video Recorder(ID=5) - Seite 47 SCHNITTSTELLEN - SPEZIFIKATIONEN 2-1. The format of message packet is as follows: Length Byte (Prefix: 0x86, 0x87, or 0x88 ..) Receiver ID high byte Receiver ID low byte Opcode Byte Data Byte1 Data Byte2 Data Byte3 Checksum Byte 2-2. Length Byte This Length Byte is also a prefix.
- Seite 48 SCHNITTSTELLEN - SPEZIFIKATIONEN 2-4. Opcode Byte & Data bytes 2-4-1. OPcode ------------------------------------------ OPcode Data1 Function ------ ------ -------------------------- 0x4B Keycode A remote key pressed ------------------------------------------ 2-4-1. A remote key pressed (OPcode=0x4B) --------------------------------- Data1 ------ ------------------------- 0x00 key 'LEFT' 0x01 key 'RIGHT' 0x02 key 'UP' 0x03...
-
Seite 49: Infrarot - Fernbedienung (Optional)
Fernbedienung 11. FERNBEDIENUNG 11.1 Infrarot – Fernbedienung (optional) Die Infrarot – Fernbedienung ist als Zubehör zum DVR-100 optional erhältlich. Alle Einstellungen und Bedienungen des DVR-100 können mit der Fernbedienung vorgenommen werden. Die Tastenbelegung entspricht der Tastenbelegung der Recorder – Frontseite. Reichweite beträgt Sichtverbindung zum Recorder. -
Seite 50: Anhang- A/ Aufnahmezeiten
ANHANG A 12.ANHANG- A/ Aufnahmezeiten 12.1 Aufnahme mit 80 GB Festplatte : 15 kB Lower (Durchschnittliche Werte bei Videosignal mit geringem Rauschpegel) : 20 kB : 25 kB Basic : 30 kB Standard : 35 kB High : 40 kB Superior NTSC (Festplatte: 80GB) -
Seite 51: Aufnahme Mit 160 Gb Festplatte
ANHANG A 12.2 Aufnahme mit 160 GB Festplatte (Durchschnittliche Werte bei Videosignal mit geringem Rauschpegel) NTSC (Festplatte: 160GB) Aufnahme Aufnahme- Aufnahmequalität geschwindigkeit rate LOWER BASIC STANDARD HIGH SUPERIOR (Stunden) (Halbbild/s) 197H 148H 118H 8,571 345H 259H 207H 172H 148H 129H 4,615 642H 481H... -
Seite 52: Anhang B / Tastatursperre
ANHANG B 13. ANHANG B / TASTATURSPERRE Drücken Sie die Taste LOCK im Aufnahmemodus, danach sind sämtliche Tasten für die Bedienung gesperrt und werden erst nach Eingabe des Passwortes freigegeben. LOCK Voraussetzung ist die Aktivierung des Passwortes im Menü “ SYSTEM”(siehe Seite 28/29). Drücken Sie die STOP –...
