38
de | Montage einer Kamera mit Rohrhalterung
8.
9.

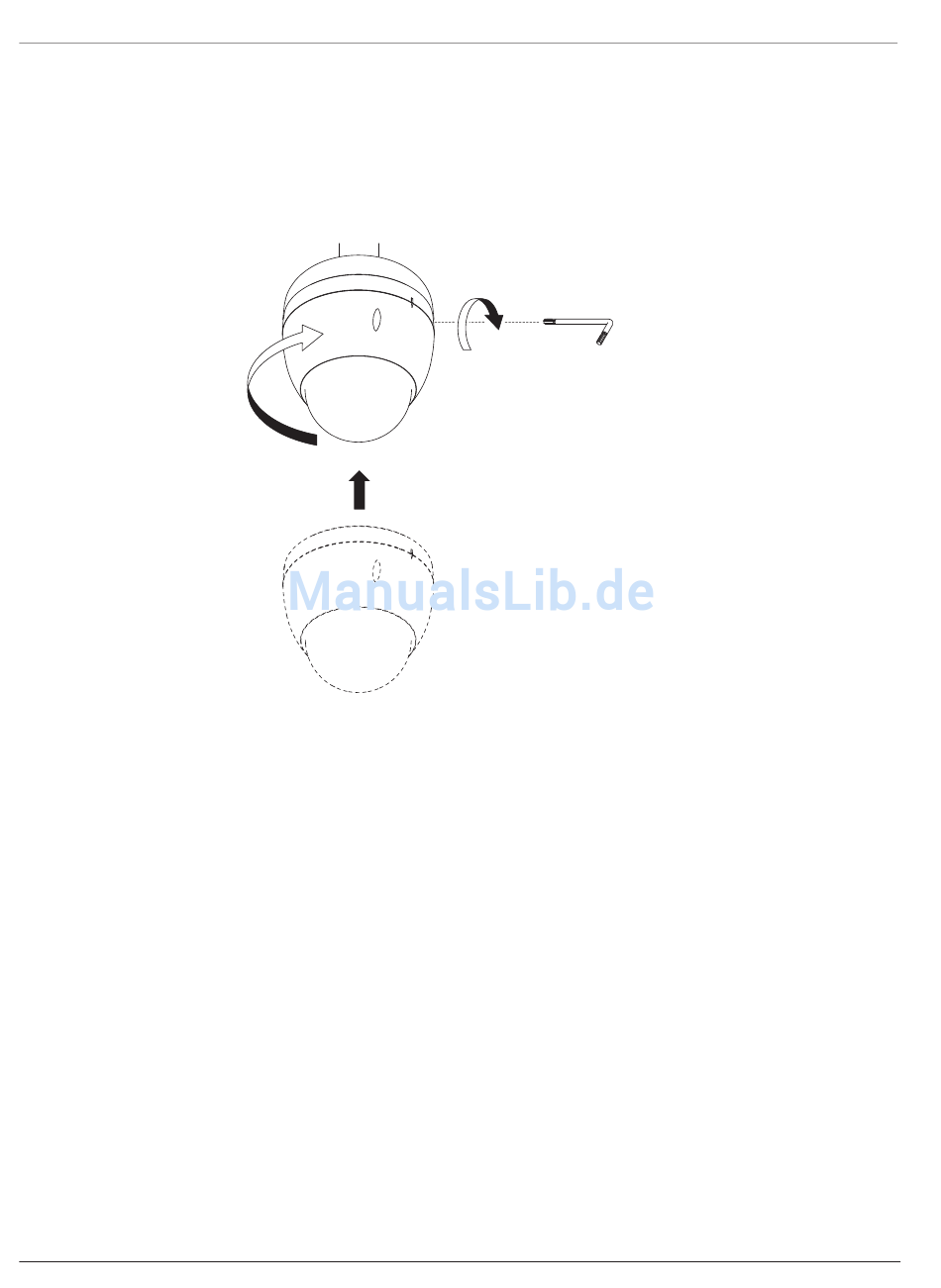

10. Drehen Sie die Kamera ca. 15 Grad im Uhrzeigersinn, sodass sie fest sitzt.
11. Ziehen Sie die Sicherungsschraube mit dem T10-Torx-Schraubendreher an.
2017.08 | 1.0 |
Lösen Sie die Sicherungsschraube am Gerätesockel mithilfe eines T10-Torx-
Schraubendrehers.
Befestigen Sie die Kamera an der Montageplatte, indem Sie die senkrechte Lasche an der
Platte in den eingelassenen Schlitz an der Oberseite des Kamera-Domes rechts neben der
Sicherungsschraube einführen.
2.
≈15°
1.
3.
Installationsanleitung
T10
AUTODOME IP 4000i
Bosch Security Systems
