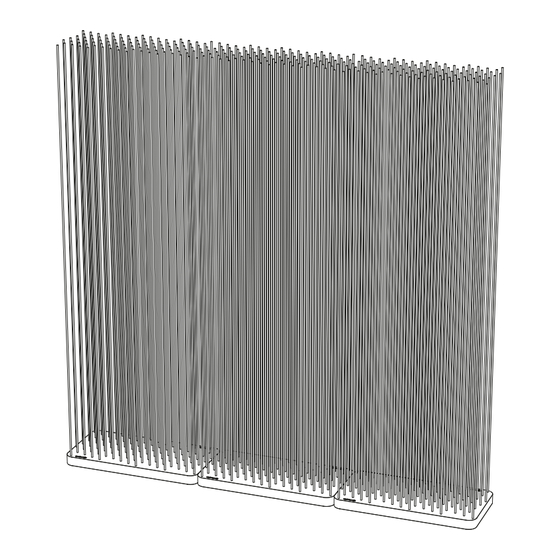

Extremis Sticks Bedienungsanleitung

Extremis Sticks Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für Sticks:

Werbung

Sticks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Extremis Sticks

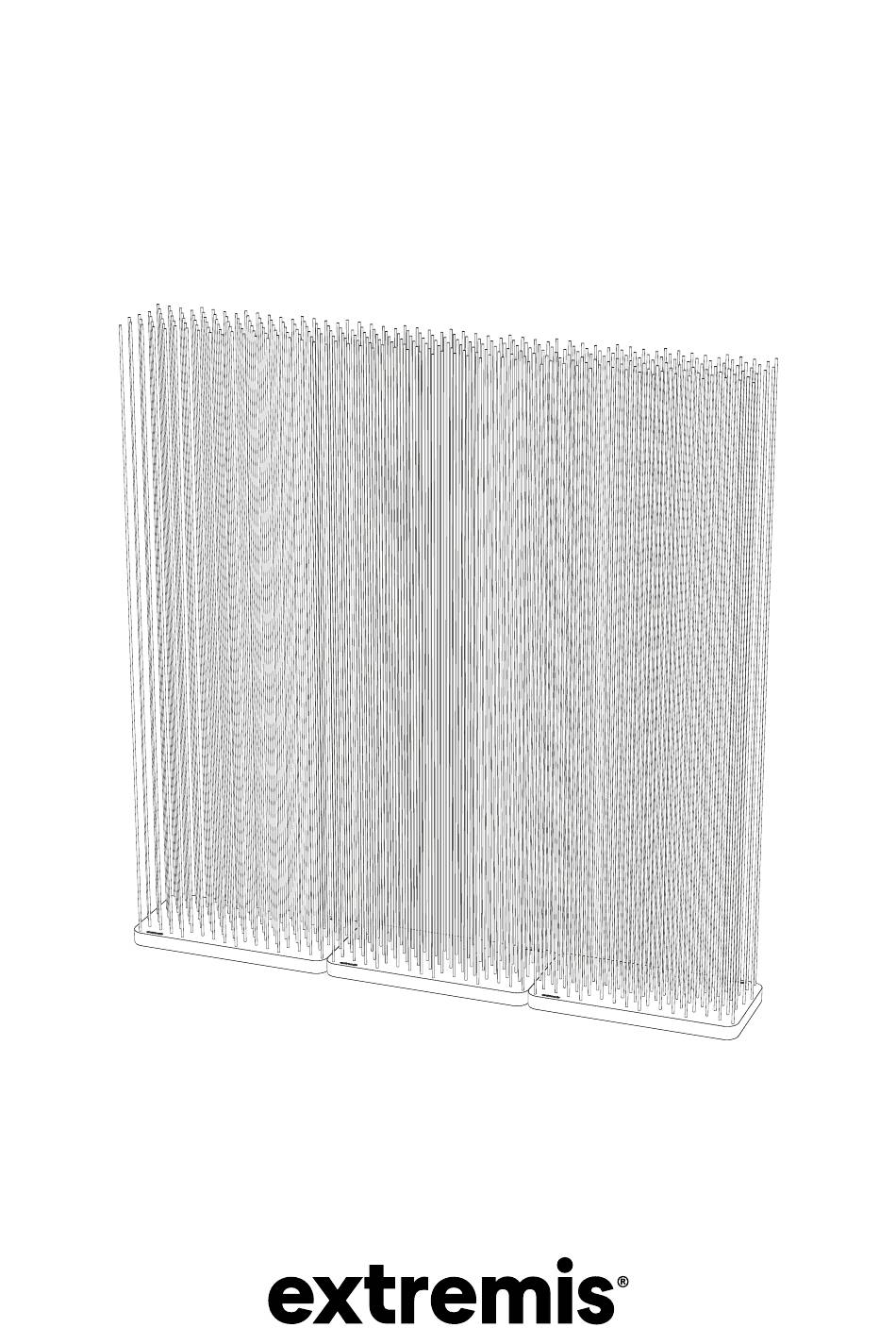

  • Seite 1 Sticks...
  • Seite 2 WICHTIG! AUFHEBEN, UM SPÄTER ETWAS NACHSEHEN ZU KÖNNEN: SORGFÄLTIG DURCHLESEN!
  • Seite 3: Montage Sticks Mit Leds

    Inhaltsangabe Montagekleinteile  Montage Sticks  Montage Sticks mit Leds  Montage Zusätzl. Bodengewicht  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 4: Montage Bodenverankerung

    Inhaltsangabe Montage Verbindungsstück  Montage Bodenverankerung  Warnung - Montageanleitungen - Pflege  Dieses PDF ist interaktiv Sie können einfach durch dieses Handbuch navigieren und sich so nahtlos zwischen den Seiten bewegen.
  • Seite 5 Montagekleinteile 6 x Füße 6 x screw 4x20 Montagesatz zur Befestigung der Füße am Gummi Sockel 4 x screw 3,9 x 38 STI150 Montagesatz Befestigung Bodenplatte...
  • Seite 6 S ticks 1. Um eine Zusätzl. Bodengewicht zusammenzubauen, gehen Sie auf Seite 13  5’ Outer holes Inner holes outdoor use, more indoor use, less stability visibility 6 x Füße 6 x screw 4x20...
  • Seite 7 Zum Aufbau der Stäbe immer Handschuhe tragen...
  • Seite 8: Sticks Mit Leds

    Sticks mit Leds 1. Um eine Zusätzl. Bodengewicht zusammenzubauen, gehen Sie auf Seite 14  10’ Outer holes Inner holes outdoor use, more indoor use, less stability visibility 6 x Füße 6 x screw 4x20...
  • Seite 9 Verbinden Sie sie miteinander...
  • Seite 11 Schrauben Sie die Abdeckkappe über den Stecker des letzten Sockel Verbinden Sie den ersten Sockel mit dem Stromnetz...
  • Seite 12 Zum Aufbau der Stäbe immer Handschuhe tragen 1 x Stromkabel = max. 9 Sockeln 1 x Stromkabel + Verbindungskabel 1m = max. 8 Sockeln 1 x Stromkabel + Verbindungskabel 4m = max. 6 Sockeln 1 x Stromkabel + Verbindungskabel 9m = max. 4 Sockeln...
  • Seite 13 Zusätzl. Bodengewicht 5’ Entfernen Sie seine Füße Im Falle von Leds, drücken Sie jetzt alle Kabel tief in die Aussparungen...
  • Seite 14 STI150 4 x screw 3,9 x 38...
  • Seite 15 Verbindungsstück...
  • Seite 16 Bodenverankerung ø 6 mm Bohren Sie ein Loch mit ø6 mm durch die Mitte des Sockel...
  • Seite 17 ø 6 mm, L 80 mm...
  • Seite 18 Zum Aufbau der Stäbe immer Handschuhe tragen...
  • Seite 19 Warnung Montageanleitungen Pflege Warnung  Montageanleitungen  Pflege ...
  • Seite 20: Allgemeines

    Fasern auf ein Minimum zu reduzieren. • Die Glasfaserstäbe nicht mit bloßen Händen berühren. Zum Aufbau der Sticks immer Handschuhe tragen. Während des Herstellungsverfahrens können sich winzige Glasfasern lösen und an den Stäben haften bleiben. Bei Hautkontakt können sie leichte Reizungen verursachen.
  • Seite 21 Farben auf Anfrage. • Wenn die Sticks auf großer Höhe oder an windigen Orten genutzt werden, empfehlen wir, die Basen am Boden zu befestigen. Wo dies nicht möglich ist, bieten wir eine gewichtete Basis an. • Aufgrund der geringeren Windbeständigkeit raten wir Ihnen dringendst, die 50 x 25 cm großen Basen nicht im Freien zu...
  • Seite 22 • Dieses Produkt entspricht den Anforderungen der europäischen Richtlinien 2006/95/CE und 2004/108/CE. • 100-240V ~ 50/60Hz • IP65 • Der gelieferte Stecker ist ein Eurostecker (Typ E). In Ländern, wo dieser Steckertyp nicht verwendet wird, sehen Sie bitte selbst einen geeigneten Stecker vor...
  • Seite 23 Verwenden Sie di inneren Löcher, wenn Sie dieFüße weniger sehen wollen. 2. Die Stäbe in die im Sockel vorgesehen Löcher stecken. Die Glasfaserstäbe nicht mit bloßen Händen berühren. Zum Aufbau der Sticks immer Handschuhe tragen. Sticks mit Led (S. 9) 1. Montieren Sie die Füße mit den mitgelieferten Schrauben.
  • Seite 24 Standort und Stecken Sie die Stäbe in die dafür vorgesehen Löcher im Sockel. Die Glasfaserstäbe nicht mit bloßen Händen berühren. Zum Aufbau der Sticks immer Handschuhe tragen. 1 x Stromkabel = maximum 9 Sockeln 1 x Stromkabel + Verbindungskabel 1m = maximum 8 Sockeln...
  • Seite 25 Loch des Sockels in den Dübel. Ziehen Sie die Schraube gut fest. 5. Stecken Sie die Stäbe in den Sockel. Tipp: Decken Sie den Schraubenkopf eventuell mit eine schwarzen Kappe ab. Die Glasfaserstäbe nicht mit bloßen Händen berühren. Zum Aufbau der Sticks immer Handschuhe tragen.
  • Seite 26 Tuch staubfrei gehalten werden. HINWEISE Bei der Demontage der Sticks die Stäbe so bündeln, dass die unteren Enden der Stäbe sich auf derselben Seite befinden. Der Sockel kann die Stäbe nämlich verfärben. Wenn Sie die Sticks aufs Neue montieren, stecken Sie sie einfach mit der gleichen Seite wie zuvor in den Sockel.
  • Seite 27 Eigentum von Extremis. Kein Teil dieser Publikation darf ohne vorherige schriftliche Zustimmung von Extremis kopiert oder verbreitet werden. Die Namen der Autoren von Fotos, an denen wir keine Rechte besitzen, werden hier genannt. Wir haben uns bemüht, eine vollständige Liste der Namen zu erstellen. Im Falle eines...
