3.3
N
ETZSCHALTER
LED-B
MIT
ELEUCHTUNG

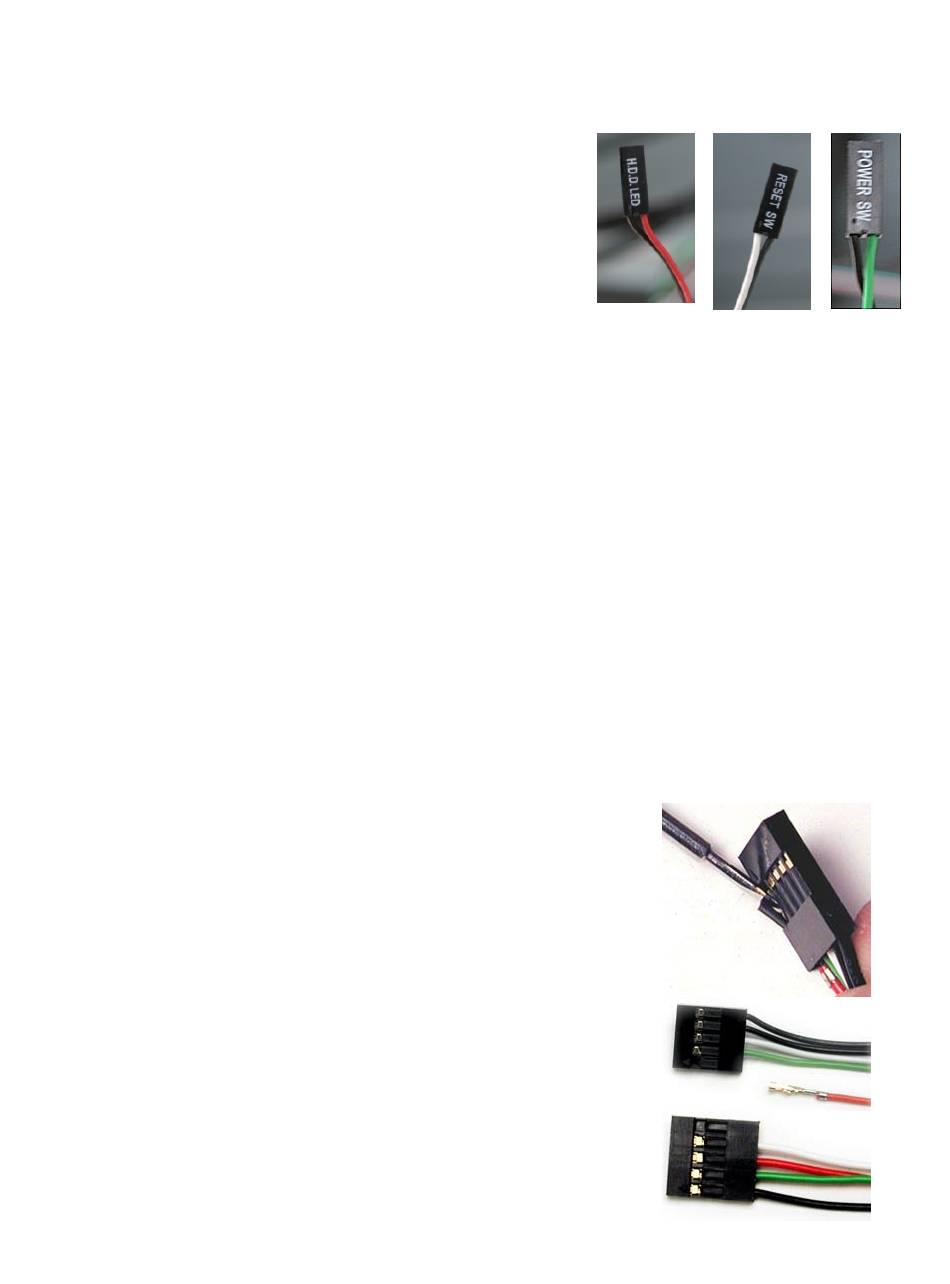

An der Front des Mini Skeleton-Gehäuses befinden sich
die LED- und Schalter-Kabel für An/Aus, Reset und HDD
LED-Anzeige. Verbinden Sie diese Kabel mit den
entsprechenden Anschlüssen auf dem Motherboard. Die
genauen Pin-Positionen finden Sie im Handbuch Ihres
Motherboards. Bei den LEDs sind farbige Drähte positiv
(+). Weiße oder schwarze Drähte sind negativ (–).
Leuchtet die LED nicht auf, wenn das System
eingeschaltet wird, kehren Sie die Anschlüsse um.
Weitere Informationen zum Anschließen der LEDs am
Motherboard finden Sie im Handbuch Ihres
Motherboards.
Hinweis: In diesem Fall gibt es keine An/Aus-LED. Die beleuchteten Gehäuselüfter springen an,
wenn der Computer eingeschaltet wird.
3.4
N
EUVERDRAHTUNG
Es kann vorkommen, dass Sie die Pinbelegung eines Header-Anschlusses des Motherboards neu
konfigurieren müssen. Dies kann zum Beispiel beim USB-Header, Audio-Input-Header oder
einem anderen Frontplattenanschluss wie dem Anschluss für den An/Aus-Knopf vorkommen.
Bevor Sie etwas ändern, lesen Sie bitte im Handbuch Ihres Motherboards oder auf der Webseite
des Motherboard-Herstellers nach, welche Pinbelegung Sie für Ihren Anschluss brauchen. Und
wir empfehlen Ihnen ausdrücklich, vor Beginn der Arbeit eine Notizzeichnung anzulegen, damit
Sie bei einer unvorhergesehenen Unterbrechung die Arbeit leicht zu Ende führen können.
1. Legen Sie fest, welche Kabel zu entfernen sind, um den Stecker
neu zu verkabeln, damit er der USB-Pinbelegung auf Ihrem
Motherboard entspricht (konsultieren Sie das Motherboard-
Handbuch). Bearbeiten Sie jeweils einen Stecker und verwenden
Sie einen sehr kleinen Flachkopfschraubenzieher oder ein
vergleichbares Werkzeug, um die schwarze Abdeckung neben
den goldfarbenen Quadraten anzuheben. So können Sie die
Pins leicht aus dem USA-Stecker ziehen.
2. Gehen Sie vorsichtig vor, damit Sie die Kabel, Anschlüsse oder
Pins nicht beschädigen und entfernen Sie langsam den Pin vom
Anschluss. Wiederholen Sie diese Schritte für jedes Kabel, das Sie
ändern möchten.
3. Gehen Sie vorsichtig vor, damit Sie die Kabel, Anschlüsse oder
Pins nicht beschädigen und setzen Sie langsam den Pin auf den
korrekten Anschlusssteckplatz. Klappen Sie dann die schwarze
Abdeckung wieder zu, die Sie unter Schritt 1 angehoben hatten.
Wiederholen Sie diese Schritte für jedes Kabel, das Sie ändern
möchten.
/ R
-S
/ A
ESET
CHALTER
M
OTHERBOARD
F
NSCHLÜSSE
ESTPLATTENLAUFWERK
H
-A
EADER
NSCHLÜSSE
