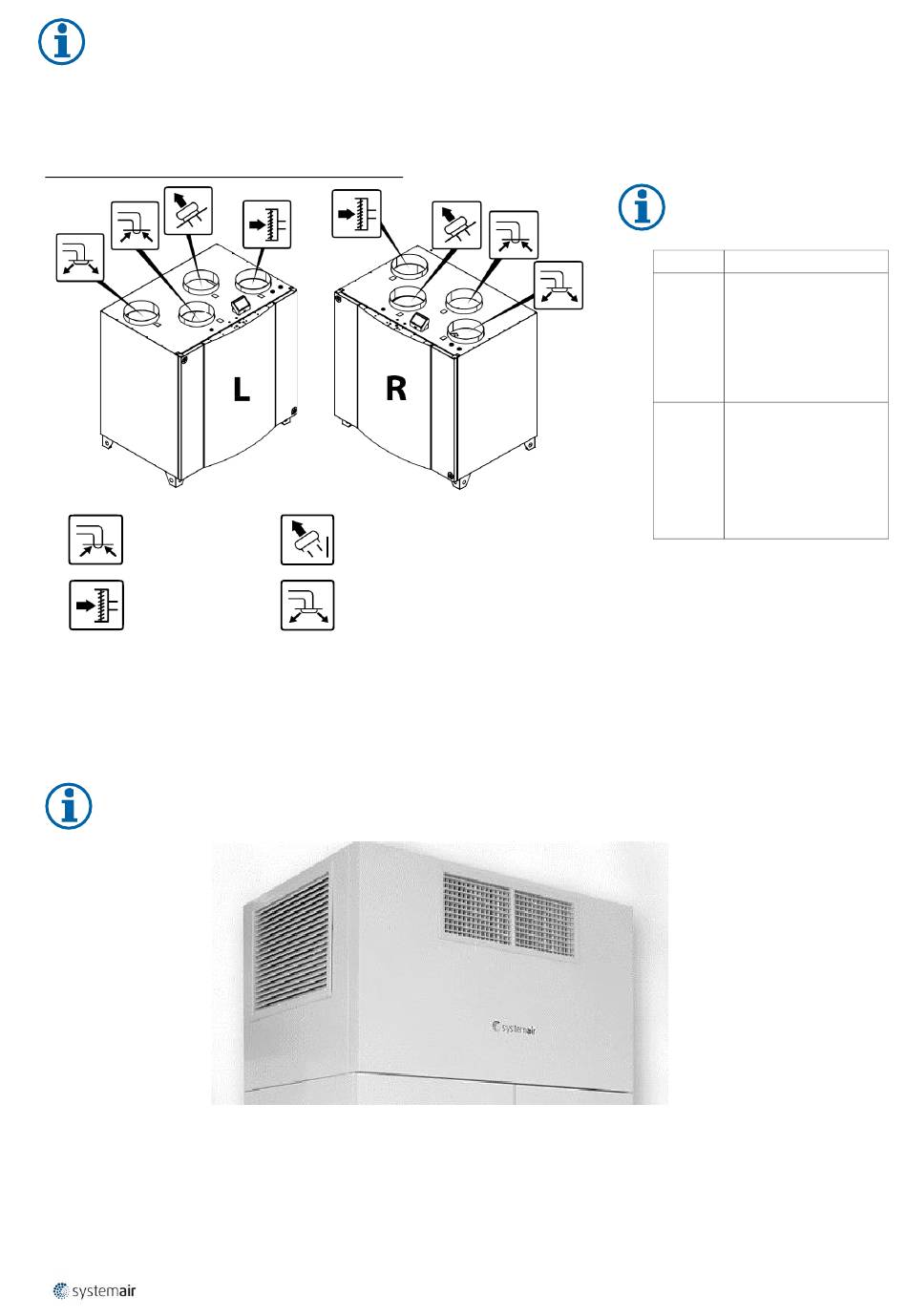

Wichtig!
Hier muss darauf geachtet werden, dass die richtigen Luftauslässe mit den richtigen SAVE Geräteanschlüssen
durch die Schalldämpfer verbunden werden.
Hierbei bitte beachten:
Anschlüsse links- und rechtsseitige Modelle
Zuluft
Außenluft
11.3
Befestigung der Schutzgitter
Nun müssen die Zuluft - und Abluftgitter zum Schutz vor Schmutz und Absicherung von körperlichen Schäden an
die Öffnungen des Modulkastens befestigt werden.
Hinweis!
Die Schutzgitter können mit der Hand an dem SVU befestigt werden.
11.4
Anschluss der Mehrfachsteckdose
Schließen Sie nun alle Kabel in die Mehrfachsteckdose ein
Abluft
Fortluft
.
Hinweis!
Position
Beschreibung
R
Rechtsseitiges Modell
(der Zuluftanschluss
befindet sich von vorne
betrachtet auf der
rechten Seite des
Gerätes)
L
Linksseitiges Modell
(Zuluftanschluss
befindet sich von
vorne betrachtet auf
der linken Seite des
Gerätes)
13
