Auspacken
Überprüfen Sie das Lüftungsgerät auf sichtbare Transportschäden.
•
Entfernen Sie die Verpackung erst kurz vor der Montage.
•
Achten Sie während der Montage- und Wartungsarbeiten auf scharfe Kanten. Tragen Sie Schutzhandschuhe.
•
4
Montagevorbereitungen
Für die Gewährleistung eines ordnungsgemäßen und fehlerfreien Betriebs ist es wichtig, dass das Gerät gemäß
dieser Anleitung installiert wird.
4.1
Standort und Platzbedarf
Das Lüftungsgerät soll dafür sorgen, dass frische Luft in einen Raum wie z.B. speziell in Klassenräumen gelangt.
Deshalb platzieren Sie das SVU in dem entsprechenden Raum.
Bei der Wahl des Installationsortes sollte berücksichtigt werden, dass das Gerät regelmäßig gewartet wird und dass
die Wartungstür leicht zugänglich sein muss. Lassen Sie Freiraum, damit die Tür geöffnet werden kann und die
Hauptkomponenten entnommen werden können.
5
Einteilung der Hauptmodule des SVU
Das Lüftungsgerät SVU besteht aus drei Hauptmodulen, welche zur einfachen Einbringung vor Ort montiert werden.
Das äußere Gehäuse (die Einhausung) besteht aus Stahlblech weiß lackiert (RAL9016) mit 30mm Schalldämmung. Die
komplette Front ist für die Reinigung und Wartungsarbeiten abnehmbar. Geteilt ist das Lüftungsgerät in den unteren
Modulkasten (1) sowie der oberer Ansaug-/Ausblasmodulkasten (2). Das dritte Modul ist das eigentliche
Lüftungsgerät SAVE VTR 700, welches im unteren Modul platziert wird.
Verschaffen Sie sich einen Überblick über die drei Module. Im Anschluss kann nun die Montage der einzelnen Module
beginnen. Wurde zum Schluss jedes Modul fertig montiert, so kann das obere und untere Modul zu einem SVU
zusammengebaut werden. Hierzu folgt später eine Erklärung.
Hinweis!
Das Lüftungsgerät wird in drei Hauptmodulen geliefert, die nach und nach zusammengebaut
werden müssen. Zum Vorteil ist es, zuerst das untere Modul fertig vorzubereiten und danach das
obere. Anschließend wird das obere Modul auf das untere Modul aufeinandergesetzt und
anschließend befestigt.

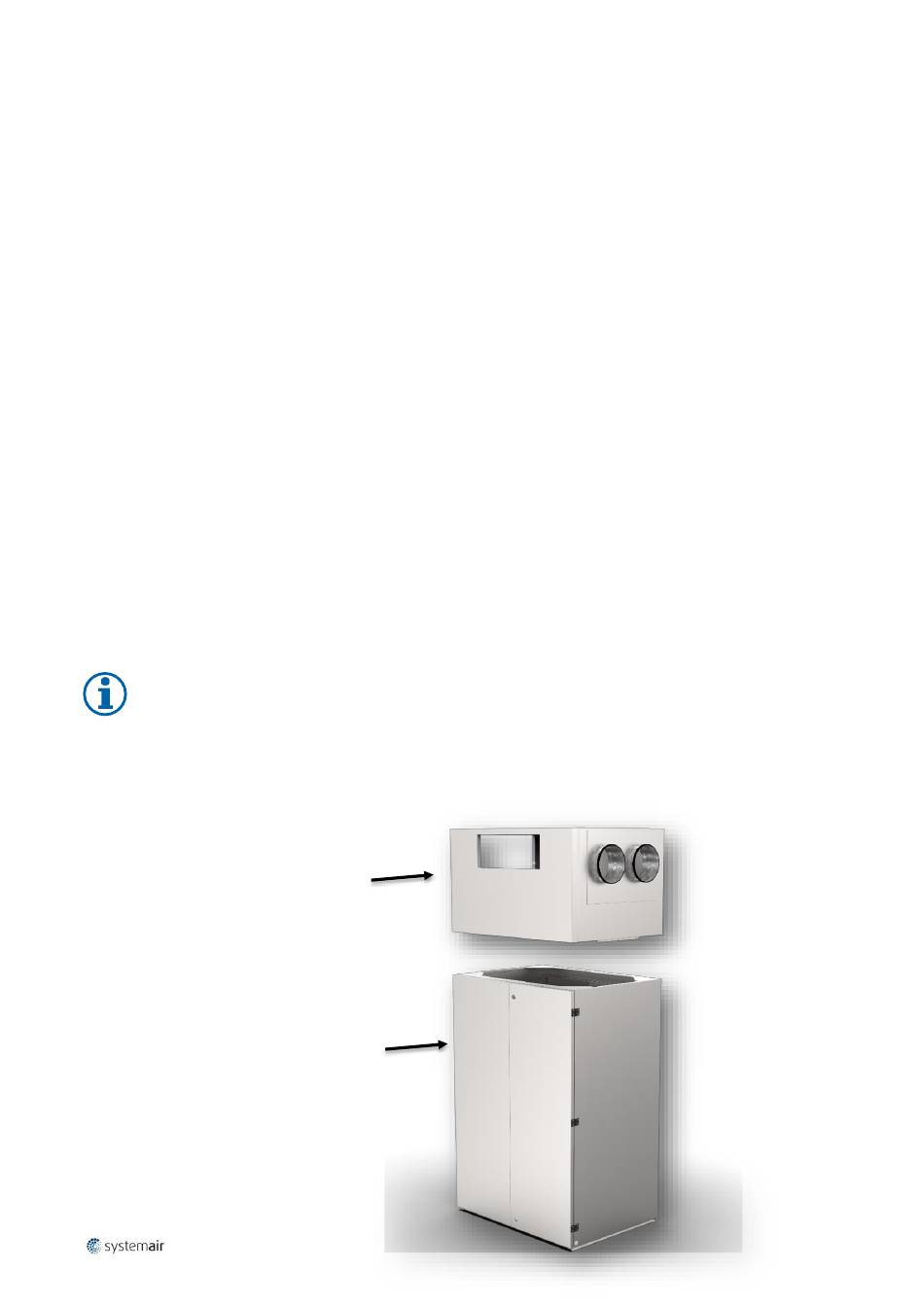

Zusammensetzung der beiden Hauptmodule
(2) Oberer Ansaug-
/Ausblasmodulkasten
(1) Unterer Modulkasten
