3.
Packungsinhalt
•
Gehäuse mit einer Höhe von -SP, 2HE, oder 4HE
•
Einbau-Set für den Schrank- oder Gestelleinbau
•
(NUR -SP-, 2HE- und 4HE-Gehäuse) (2x) Faserführungen
3.1 Benötigtes Werkzeug und Material
3.2 Werkzeug
•
Kreuzschlitzschraubendreher
3.3 Werkstoffe
•
Klettstreifen
•
Reinigungsgerät für LC-Stecker/Adapter (Artikelbezeichnung: CLEANER-PORT-LC)
•
Reinigungskassette für MTP
•
Reinigungsgerät für MTP
4.
Installation
4.1 Schrank- oder Gestelleinbau

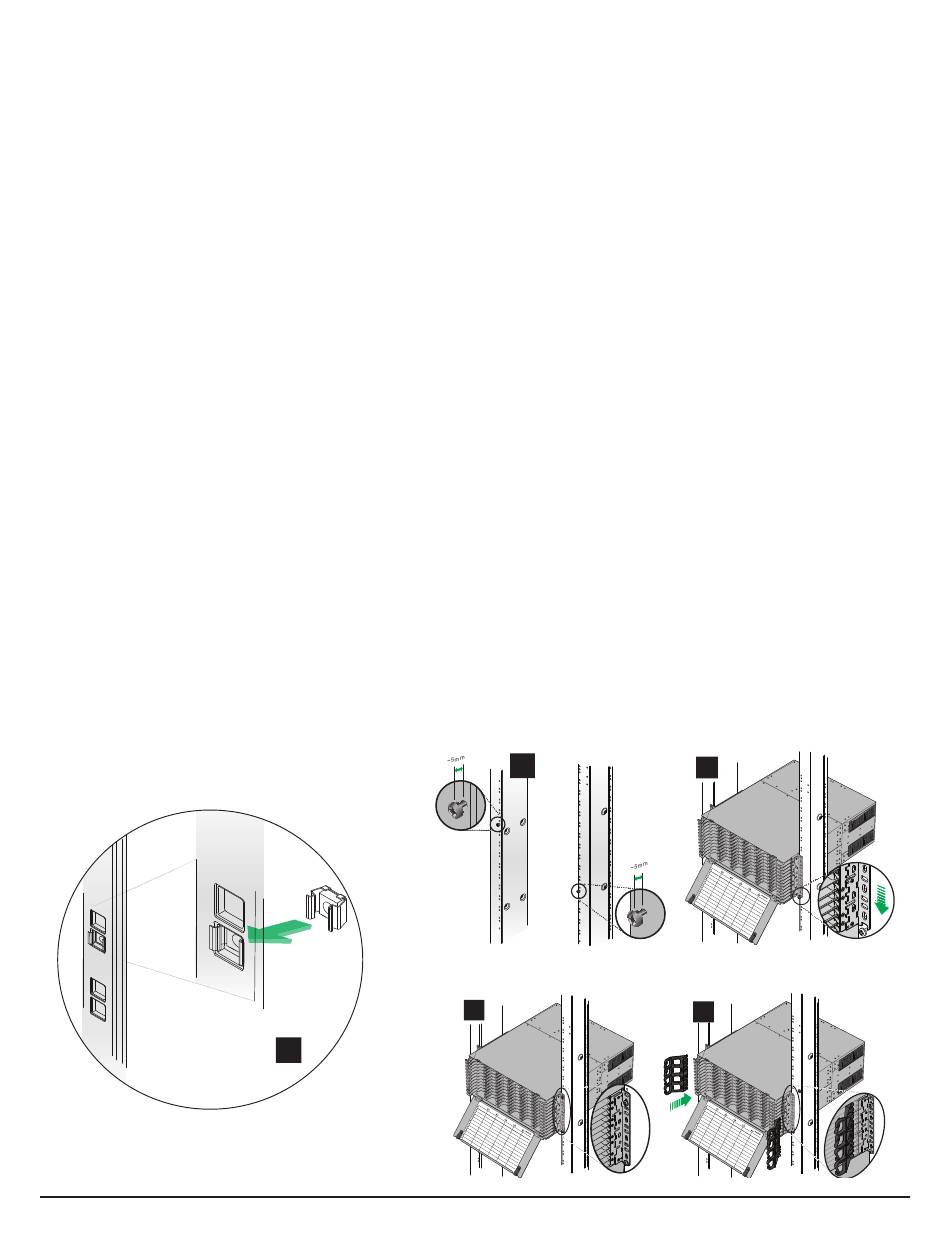

Schritt 1: Bestimmen Sie die Position im Schrank, wo das Gehäuse installiert werden soll, und
setzen Sie die Schrauben teilweise ein, um eine Auflage für die Montagehalterung zu
schaffen (Abbildung 2).
Schritt 2: Bewegen Sie die Halterungen vor oder zurück, um den gewünschten Überstand vorn
zu erzielen, und lassen Sie die Montagehalterungen hinter den Schraubenköpfen
aufliegen, die Sie gerade im Schrank installiert haben.
Schritt 3: Setzen Sie die Schrauben durch die Montagehalterungen im Schrank ein.
Schritt 4: Wenn Sie ein 2HE- oder 4HE-Gehäuse installieren, schieben Sie die Faserführungen
auf das Gehäuse.
HINWEIS:
Die Installation der Faserführungen ist eine Voraussetzung für korrektes
Verbindungskabelmanagement.
EMPFOHLENES STANDARDVERFAHREN S46998-A0007-P021 | AUSGABE 2 | OKTOBER 2019 | SEITE 5 VON 33
-Stecker (Artikelbezeichnung: CLEANER-UNIV-CASS)
®
-Stecker und Adapter (Teile-Nr.: 2104466-01).
®
TPA-4590
1
•
Trommelständer
2
4
3
TPA-5023
5
Abbildung 2.
