Verwandte Anleitungen für Sony UP-D897
Inhaltszusammenfassung für Sony UP-D897

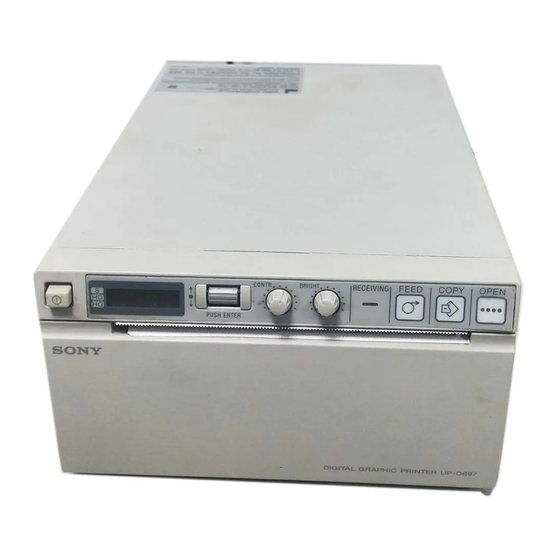

- Seite 1 2-345-260-35 (1) Digital Graphic Printer Gebrauchsanweisung UP-D897 © 2005 Sony Corporation...
-
Seite 2: Symbole Auf Den Produkten
Wichtige Sicherheitsmaßnahmen/ WARNUNG Hinweise für den Gebrauch in der Medizin Um die Gefahr von Bränden oder elektrischen 1. Alle Geräte, die an dieses Gerät angeschlossen Schlägen zu verringern, darf dieses Gerät nicht werden, müssen den Normen IEC60601-1, Regen oder Feuchtigkeit ausgesetzt werden. IEC60950-1 und IEC60065 und anderen für die jeweiligen Geräte gültigen IEC-/ISO-Normen Um einen elektrischen Schlag zu vermeiden,... -
Seite 3: Wichtige Emv-Mitteilungen Für Den Gebrauch In Medizinischen Umgebungen
Richtlinien und Herstellererklärung – elektromagnetische Strahlung Der UP-D897 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Strahlungsprüfung Erfüllt die Richtlinien für elektromagnetische Umgebungen... - Seite 4 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-D897 ist auf den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...
- Seite 5 Richtlinien und Herstellererklärung – elektromagnetische Störfestigkeit Der UP-D897 ist für den Gebrauch in der unten beschriebenen Umgebung konzipiert. Der Kunde oder Betreiber des UP-D897 hat dafür Sorge zu tragen, dass er in einer solchen Umgebung verwendet wird. Störfestigkeits- IEC 60601- Erfüllungsstufe...
-
Seite 6: Warnhinweis Zum Netzanschluss
Empfohlene Abstände zwischen tragbaren und mobilen HF-Kommunikationsgeräten und dem UP-D897 Der UP-D897 ist zum Gebrauch in einer elektromagnetischen Umgebung konzipiert, deren ausgesendete HF- Einkopplungen kontrolliert werden. Der Kunde oder Betreiber des UP-D897 kann ebenfalls elektromagnetische Interferenzen vermeiden, indem er den unten empfohlenen Mindestabstand zwischen tragbaren oder mobilen HF- Kommunikationsgeräten (Sendern) und dem UP-D897 einhält. -
Seite 7: Inhaltsverzeichnis
Inhalt Vorbereitungen Kurzbeschreibung ..........8 Positionen und Funktionen der Teile und Bedienelemente ............8 Frontplatte ............8 Rückwand ............9 Anschlüsse .............. 9 Verbinden mit dem USB-Anschluss ....9 Installieren des Druckertreibers ......9 Papier ..............10 Geeignetes Papier ..........10 Einlegen von Papier in das Gerät ....... -
Seite 8: Vorbereitungen
Vorbereitungen Positionen und Funktionen der Teile und Bedienelemente Kurzbeschreibung Schlagen Sie für detaillierte Informationen auf den in Klammern ( ) angegebenen Seiten nach. Ruhiges und schnelles Drucken mit hoher Qualität • Hochauflösende Bilder mit 12,8 Punkten/mm dank Frontplatte eines schmalen Thermodruckkopfes mit eingebauter Hochgeschwindigkeitsansteuerung-IC. -
Seite 9: Rückwand
• Wenn die Verbindung zum Computer mit dem USB- Kabel über einen Hub erfolgt, kann die korrekte Funktion des Druckers nicht garantiert werden. Verbinden mit dem USB-Anschluss UP-D897 USB-Anschluss (9) (USB-)Anschluss Dient zum Anschluss an die USB-Schnittstelle (gemäß USB 2.0) eines Computers mit dem mitgelieferten USB-Kabel. -
Seite 10: Papier
• Lagern Sie gedruckte Bilder nicht an einem Ort, an Verwenden Sie ausschließlich Papier der Serie dem sie direktem Sonnenlicht oder einer hoher UPP-110S/110HD/110HG von Sony, das für dieses Luftfeuchtigkeit ausgesetzt sind. Gerät bestimmt ist. Bei anderem Papier kann sich die •... -
Seite 11: Einlegen Von Papier In Das Gerät
Öffnen Sie den Papierfachdeckel mit der Taste Einlegen von Papier in OPEN. das Gerät Hinweise • Lesen Sie zuerst den Abschnitt „Hinweise zum Lagern und Verarbeiten von Papier“ (auf Seite 10) durch, bevor Sie Papier einlegen. • Seien Sie beim Einlegen von Papier stets vorsichtig, um die Qualität des Ausdrucks nicht zu mindern. - Seite 12 Stellen Sie sicher, dass das Papier gerade eingelegt ist. Drücken Sie den Papierfachdeckel in die Verriegelung, um das Fach zu schließen. Hinweise • Stellen Sie sicher, dass das Papier gerade eingelegt ist. Es könnte ein Papierstau auftreten, wenn das Papier schräg eingelegt ist.
-
Seite 13: Bedienung
Einstellungen und Anpassungen bleiben auch nach dem Bedienung Ausschalten des Geräts erhalten. Sie können das Gerät seinem beabsichtigten Zweck, den angeschlossenen Geräten oder Ihren individuellen Wünschen entsprechend konfigurieren. Sie können bis zu drei Einstellungssätze speichern. Einstellen und Anpassen des Geräts mit dem Menü... -
Seite 14: Menüliste
Menüliste Option Funktion Einstellungen FEED Auswahl der nach FE: OFF: Um Papier zu In diesem Abschnitt werden die Menüs beschrieben, die dem Druck zu sparen, wird zwischen beim Drehen der Cursor-Steuerung angezeigt werden. verwendenden Drucken weniger Papier Die markierte Einstellung ist die werkseitige Papiereinzugsme- eingezogen. - Seite 15 Option Funktion Einstellungen Option Funktion Einstellungen LOAD Laden der gespei- LO:3: Lädt den mit der SAVE Speichert bis zu SA:3: Speichert die cherten Einstel- Menüoption „SAVE“ drei Einstellungs- Menüeinstellungen unter 3. lungen gespeicherten sätze SA:2: Speichert die Einstellungssatz „SA:3“. Menüeinstellungen unter 2. [SA:1]: Speichert die LO:2: Lädt den mit der Menüoption „SAVE“...
-
Seite 16: Grundfunktionen Des Menüs
a) Die Druckrichtung ist wie folgt: Stellen Sie den Netzschalter ON/OFF auf ON, um das Gerät einzuschalten. Die LCD-Anzeige leuchtet grün auf. Bei Auswahl von DI:NOR Bei Auswahl von DI:REV b) Diese Optionen können auch über den Druckertreiber aktiviert werden. Wenn Sie im Druckertreiber auf der Registerkarte „Settings“... -
Seite 17: Speichern Von Menüeinstellungen
Drücken Sie auf die Cursor-Steuerung. So brechen Sie eine Einstellung ab 1 Drehen Sie die Cursor-Steuerung wie in Schritt 5, um „BACK“ anzuzeigen. 2 Drücken Sie auf die Cursor-Steuerung. Auf der LCD-Anzeige wird wieder „DIR“ angezeigt. So setzen Sie Menüvorgänge fort Wiederholen Sie die Schritte 3 bis 5, um die gewünschten Einstellungen vorzunehmen. -
Seite 18: Laden Der Gewünschten Einstellungen
Drehen Sie die Cursor-Steuerung erneut, um die Ausdrucken der Menüliste gewünschte Zahl anzuzeigen, und drücken Sie dann auf die Cursor-Steuerung. Sie können die aktuellen Menüeinstellungen Die in Schritt 1 vorgenommenen Einstellungen ausdrucken. werden unter der in Schritt 3 ausgewählten Zahl gespeichert. -
Seite 19: Druckvorgang
Zurzeit gewähltes Papier Druckvorgang Sie können das zurzeit gewählte Papier auf der LCD- Anzeige ablesen. Der Pfeil zeigt auf das zurzeit gewählte Papier. In der folgenden Abbildung handelt es Vor dem Starten eines Druckvorgangs sich beim zurzeit gewählten Papier um UPP-110S. Überprüfen Sie stets die folgenden Punkte: •... -
Seite 20: Einziehen Von Papier
Einziehen von Papier Hinweis Halten Sie die Taste FEED gedrückt, um Papier Wenn die Menübedienfunktion gesperrt ist, sind die einzuziehen. Es wird Papier eingezogen, so lange Sie die Regler CONTR und BRIGHT zusätzlich zur Cursor- Taste FEED gedrückt halten. Versuchen Sie nicht, das Steuerung ebenfalls gesperrt. -
Seite 21: Sonstiges
• Achten Sie auf ausreichende Luftzufuhr, damit sich im Sonstiges Gerät kein Wärmestau bildet. Stellen Sie das Gerät nicht auf Oberflächen wie Teppichen oder Decken oder in der Nähe von Textilien wie Gardinen und Wandbehängen auf. • Stellen Sie den Drucker so auf, dass eine ausreichende Sicherheitsmaßnahmen Luftzirkulation um den Drucker durch die Lüftungsöffnungen (Lufteintritt) an der linken Seite... -
Seite 22: Wartung
Entfernen Sie ggf. im Papierfach befindliches Wartung Papier. Legen Sie das Reinigungsblatt mit der schwarzen Seite nach unten in den Schlitz des Papierfachs ein. Reinigen des Gehäuses Verwenden Sie zum Reinigen der Gehäuseoberfläche ein ausgewrungenes feuchtes Tuch mit Wasser und Legen Sie das Reinigungsblatt einem milden Reinigungsmittel. -
Seite 23: Reinigen Der Führungswalze
• Die Führungswalze nicht mit den Händen drehen. Reinigen der Führungswalze Verwenden Sie zum Drehen die Taste FEED. Um Wenn die Oberfläche der Führungswalze verschmutzt einen weiteren Bereich der Führungswalze zu ist, wird das Papier nicht gleichmäßig ausgeworfen, was reinigen, fahren Sie mit dem nächsten Schritt zu Papierstaus und ungleichmäßiger Druckqualität fort. -
Seite 24: Technische Daten
V: 100 mm/1280 Punkte = 0,078 EXTERNEN GERÄTEN ZU FEHLERN BEIM Quadratpunkte DRUCKEN VON INHALTEN ODER ZU DATENVERLUSTEN KOMMT. • SONY LEISTET WÄHREND ODER NACH ABLAUF DES GARANTIEZEITRAUMS KEINERLEI SCHADENERSATZ FÜR FEHLFUNKTIONEN AN DIESEM GERÄT, WEDER IN FORM VON ABFINDUNGEN NOCH VON ENTSCHÄDIGUNGEN FÜR... -
Seite 25: Fehlersuche
Symptom Ursachen/Maßnahmen Fehlersuche Das Gerät hält beim Beim andauernden Ausdrucken von andauernden Drucken fast schwarzen Bildern kann die Überprüfen Sie zunächst die unten beschriebenen von fast schwarzen Schutzschaltung des Bildern an und auf der Thermodruckkopfs eine Überhitzung Probleme und Lösungen, bevor Sie sich mit dem LCD-Anzeige wird verhindern. -
Seite 26: Fehlermeldungen
Fehlermeldungen Meldungen werden unter folgenden Bedingungen auf dem LCD angezeigt. Nehmen Sie zur Fehlerbehebung bitte die entsprechenden Maßnahmen vor, die neben der Meldung angezeigt werden. Meldungen Beschreibung und Maßnahme DOOR Die Papierfachklappe ist geöffnet. tSchließen Sie die Papierfachklappe, bis sie sicher einrastet. EMPTY •... -
Seite 27: Index
Index Vorbereitungen 8 Wartung Anschlüsse 9 Reinigen der Führungswalze 23 Reinigen des Gehäuses 22 Reinigen des Thermodruckkopfs Druckertreiber 9 Druckvorgang Abbrechen 19 Druckvorgang starten 19 Helligkeit anpassen 20 Kontrast anpassen 20 Fehlerbehebung 25 Kurzbeschreibung 8 Menü Liste 14 Menüaufbau 13 Menüeinstellungen laden 18 Menüeinstellungen speichern 17 Menüfunktionen 16... - Seite 28 Sony Corporation...
