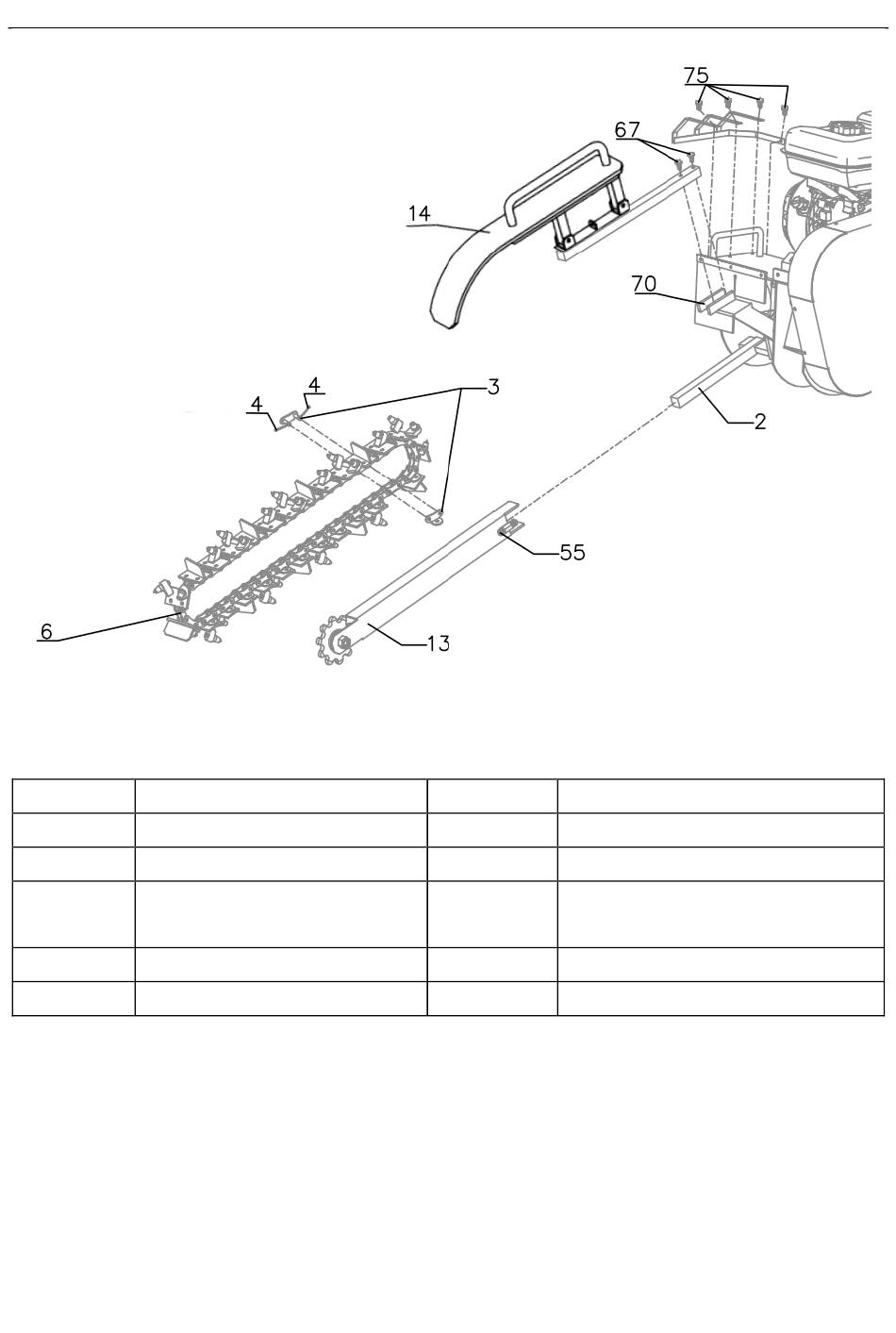

Nr części
2 Oś ostrza
3 Zabezpieczenie łańcucha
4 Zawleczka
6 Łańcuch
13 Adapter napędu łańcucha
a) Zamontować adapter napędzający łańcuch (13) do osi (2).
b) Założyć łańcuch (6) na adapter (13) i połączyć go za pomocą
zabezpieczenia łańcucha (4) i zawleczek (3).
c) Napiąć łańcuch dokręcając śrubę (55).
d) Zamontować osłonę łańcucha (14) do mocowania (70) i mocno
dokręcić śrubą (67).
Opis Nr części
14 Osłona łańcucha
55 Śruba M12
M8x45 śruba z łbem
67
sześciokątnym
70 Mocowanie osłony
75 Osłona boczna
Opis
