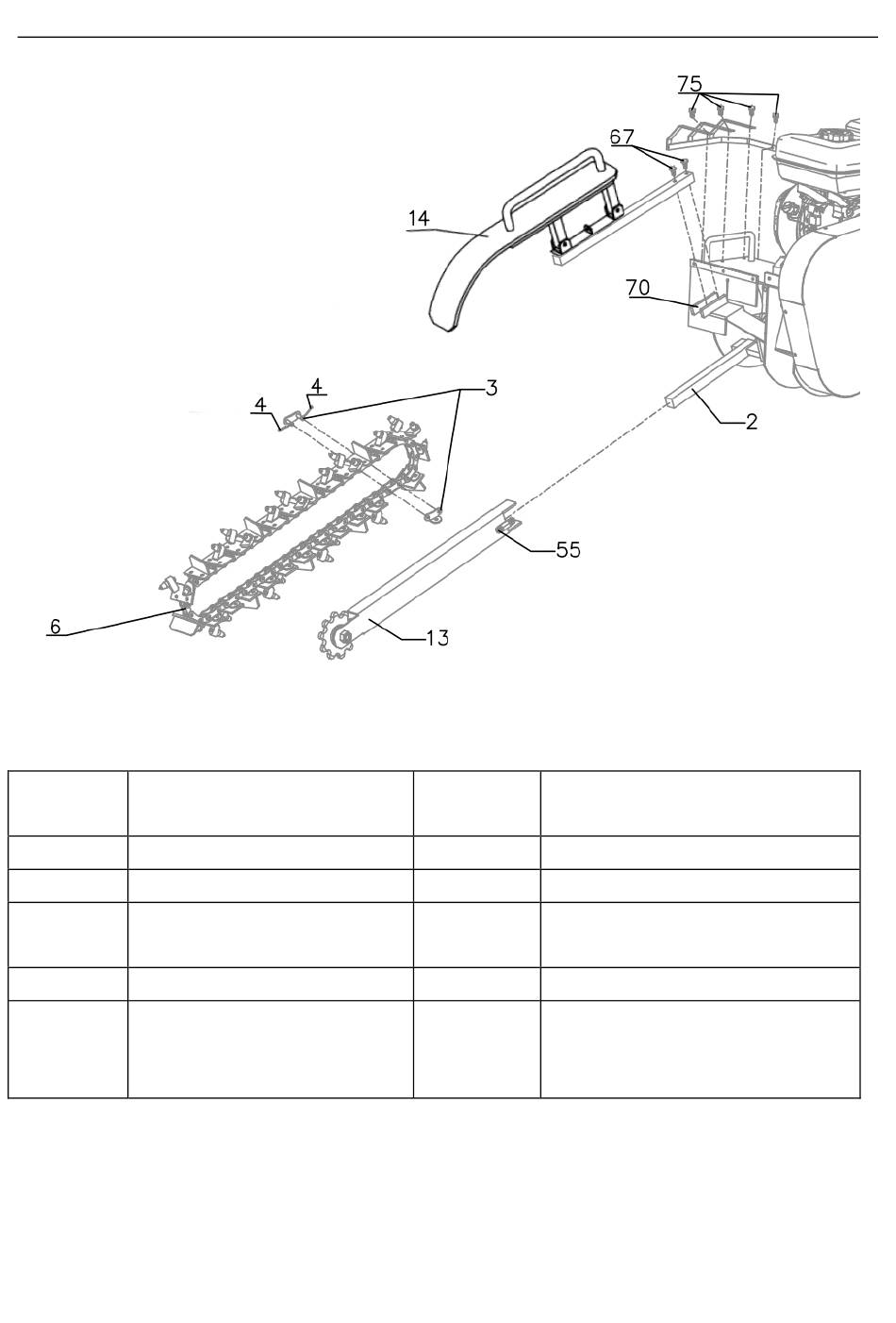

N° de
pieza
2 Eje de la cuchilla
3 Protección de la cadena
4 Tapón
6 Cadena
Adaptador del
13 accionamiento de la
cadena
a) Instale el adaptador de accionamiento de la cadena (13) en el eje (2).
b) Coloque la cadena (6) en el adaptador (13) y conéctela mediante el
seguro de la cadena (4) y las clavijas (3).
c) Tense la cadena apretando el tornillo (55).
Descripción N° de
pieza
14 Protección de la cadena
55 Tornillo M12
Tornillo con cabeza
67
hexagonal M8x45
70 Sujeción de la protección
75 Cubierta lateral
Descripción
