Montagezeichnungen und Stückliste

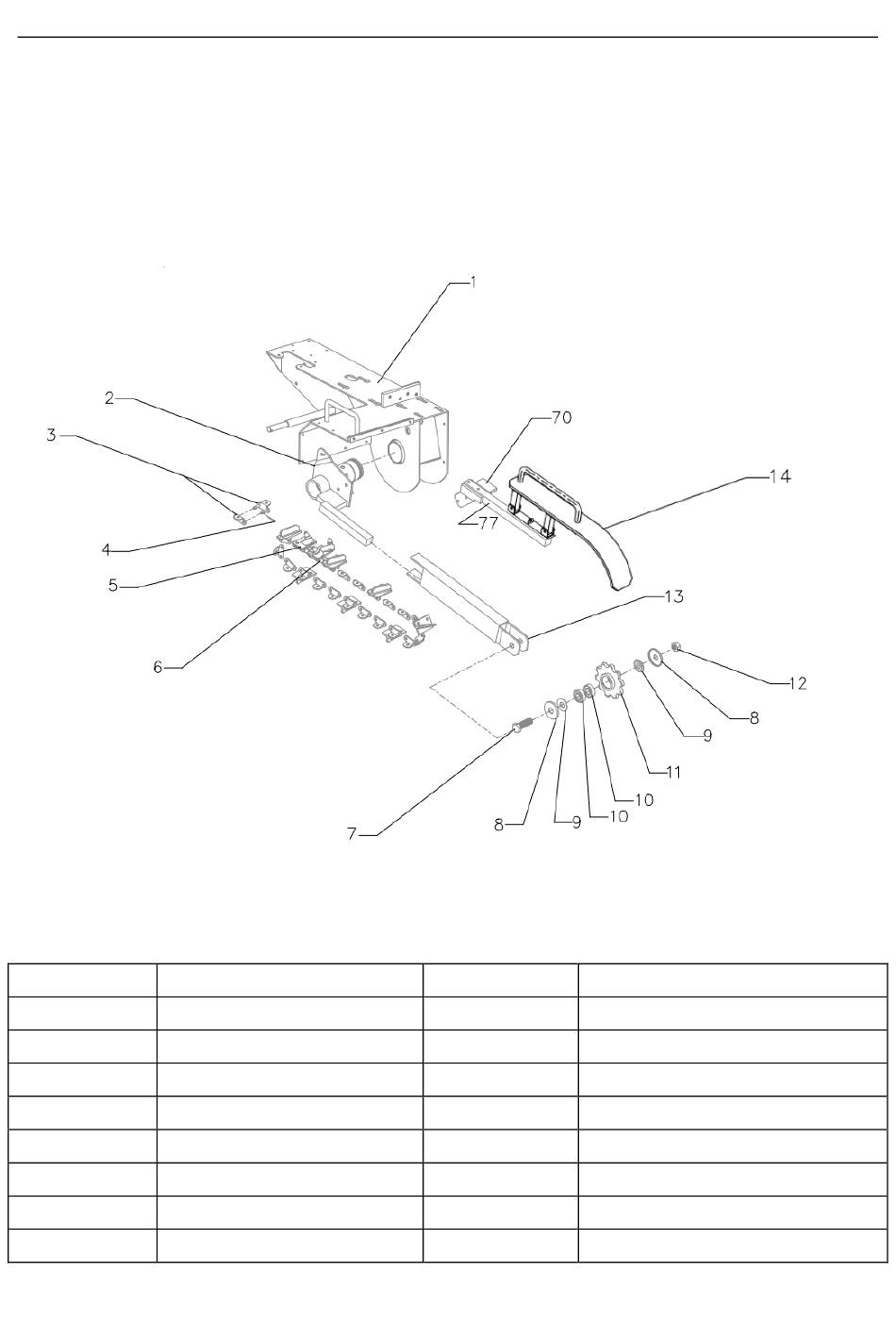

1. Teile der Grabketteneinheit
HT-FORBES-7000 | HT-FORBES-15000
Nummer
1 Hauptrahmen
2 Klingenachse
3 Kettenschutz
4 Splint
5 Klingen
6 Kette
7 Schraube M20
8 Aufsatz
Beschreibung Nummer
9 Abstandshalter
10 Lager 6204
11 Vorderes Ritzel
12 Mutter M20
13 Adapter für Kettenantrieb
14 Kettenschutz
70 Befestigung der Abdeckung
77 Abdeckungsmontagepfosten
Beschreibung
