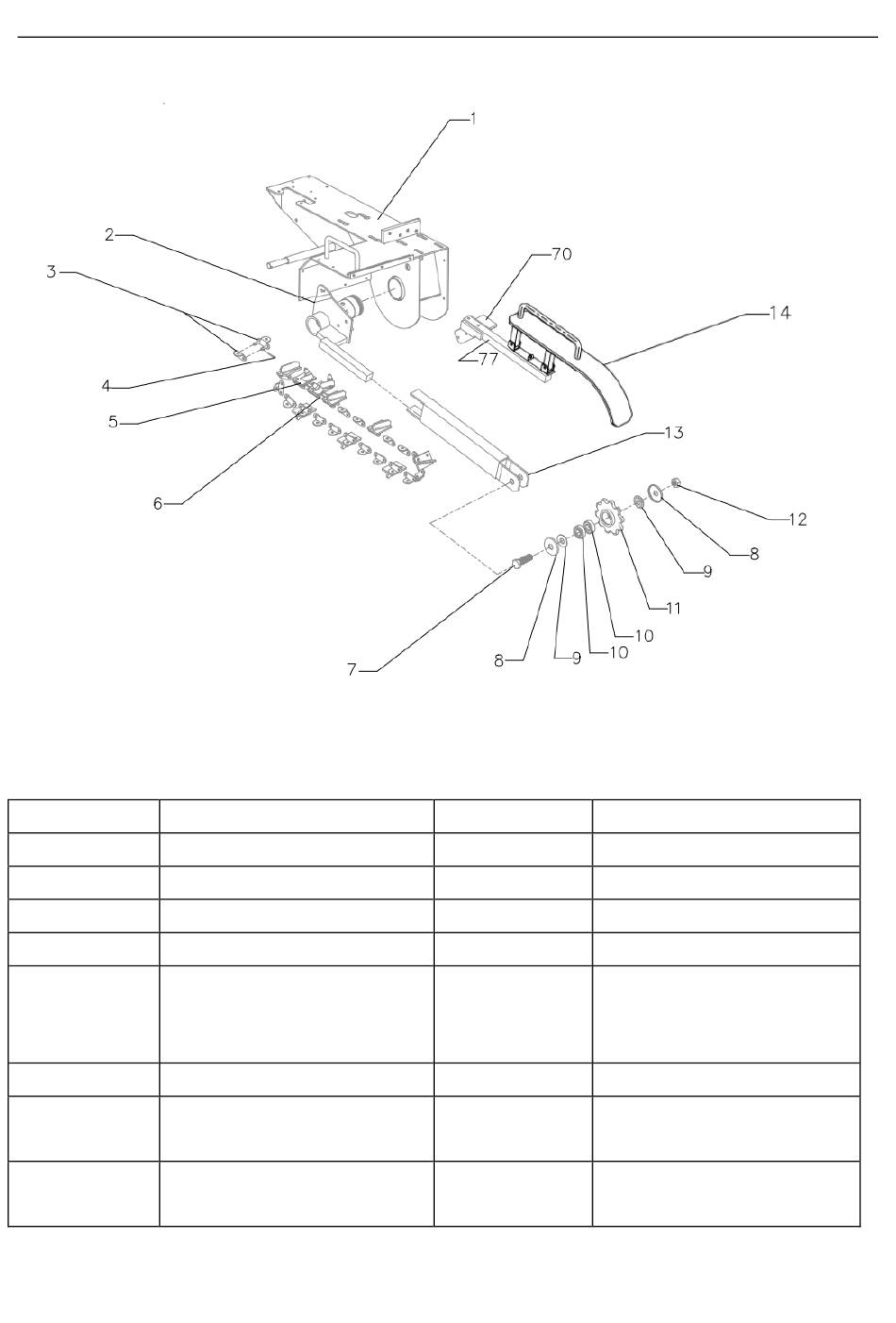

N° de pieza
1 Cuadro principal
2 Eje de la cuchilla
3 Protección de la cadena
4 Tapón
5 Cuchilla
6 Cadena
7 Tornillo M20
8 Brida
Descripción N° de pieza
9 Arandela distanciadora
10 Cojinete 6204
11 Engranaje delantero
12 Tuerca M20
Adaptador del
13 accionamiento de la
cadena
14 Protección de la cadena
Sujeción de la
70
protección
Poste de montaje de la
77
protección
Descripción
