Numero
della
parte
2 Asse della lama
3 Proetzione della catena
4 Copiglia
6 Cavo
Adattatore di
13
trasmissione della catena

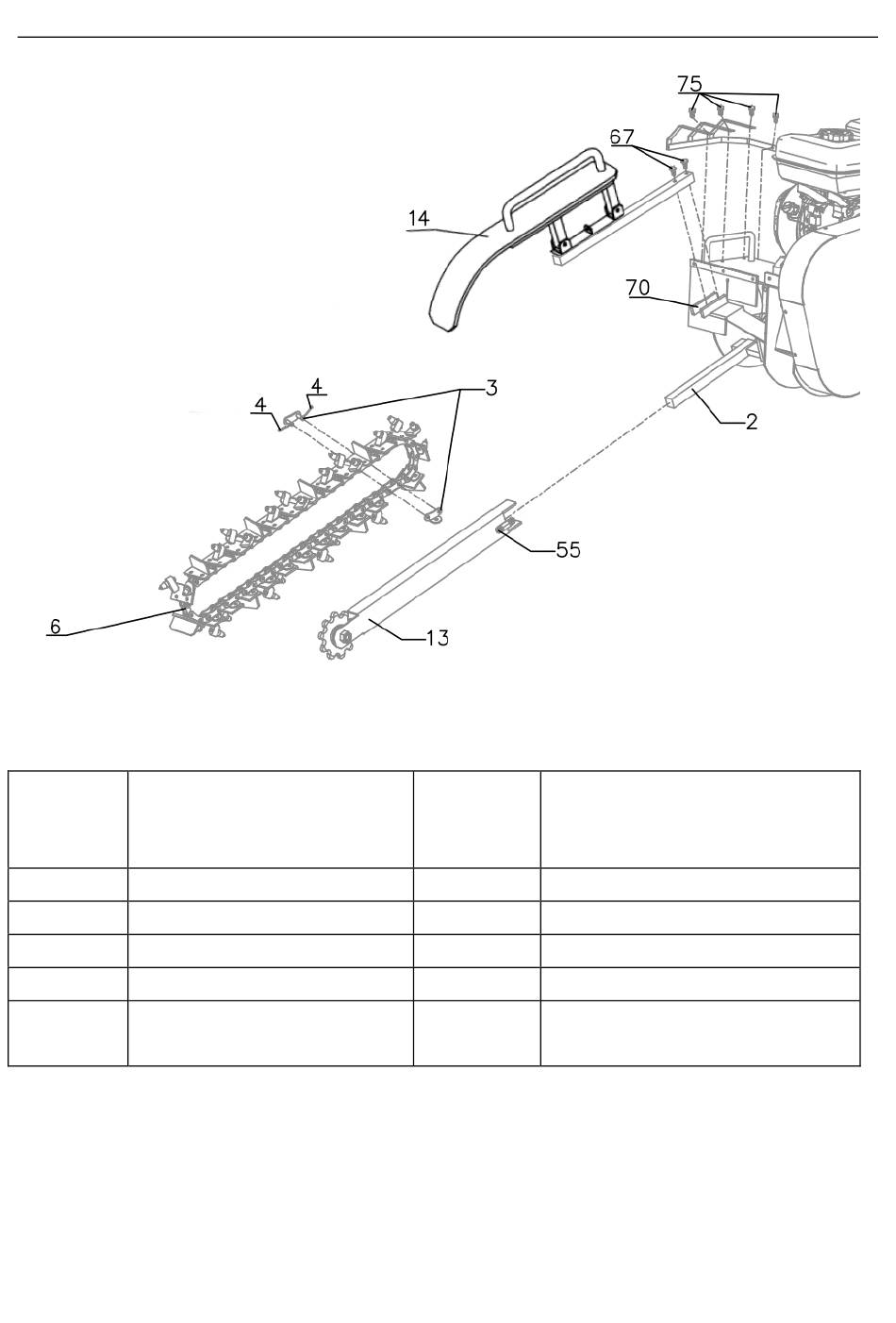

a) Montare l'adattatore di trasmissione della catena (13) sull'asse (2).
b) Posizionare la catena (6) sull'adattatore (13) e collegarla con il
copricatena (4) e le copiglie (3).
c) Tendere la catena serrando la vite (55).
d) Montare il paracatena (14) sull'elemento di fissaggio (70) e serrare
saldamente con la vite (67).
Descrizione Numero
della
parte
14 Copricatena
55 Vite M12
67 Vite a testa esagonale M8x45
70 Fissaggio della protezione
75 Protezione laterale
Descrizione
