6. MONTAGE, INSTALLATION UND INBETRIEBNAHME

6. Montage, Installation und Inbetriebnahme
490655499-1
Ein optimal montiertes und installiertes Produkt gewährleistet einen sicheren und dauer-
haften Betrieb.
In diesem Kapitel finden Sie Hinweise zur Befestigung, hydraulischen und elektrischen
DE
Installation mit abschließender Inbetriebnahme.
6.1

Display drehen (nur CS1x2x)

490724747-1

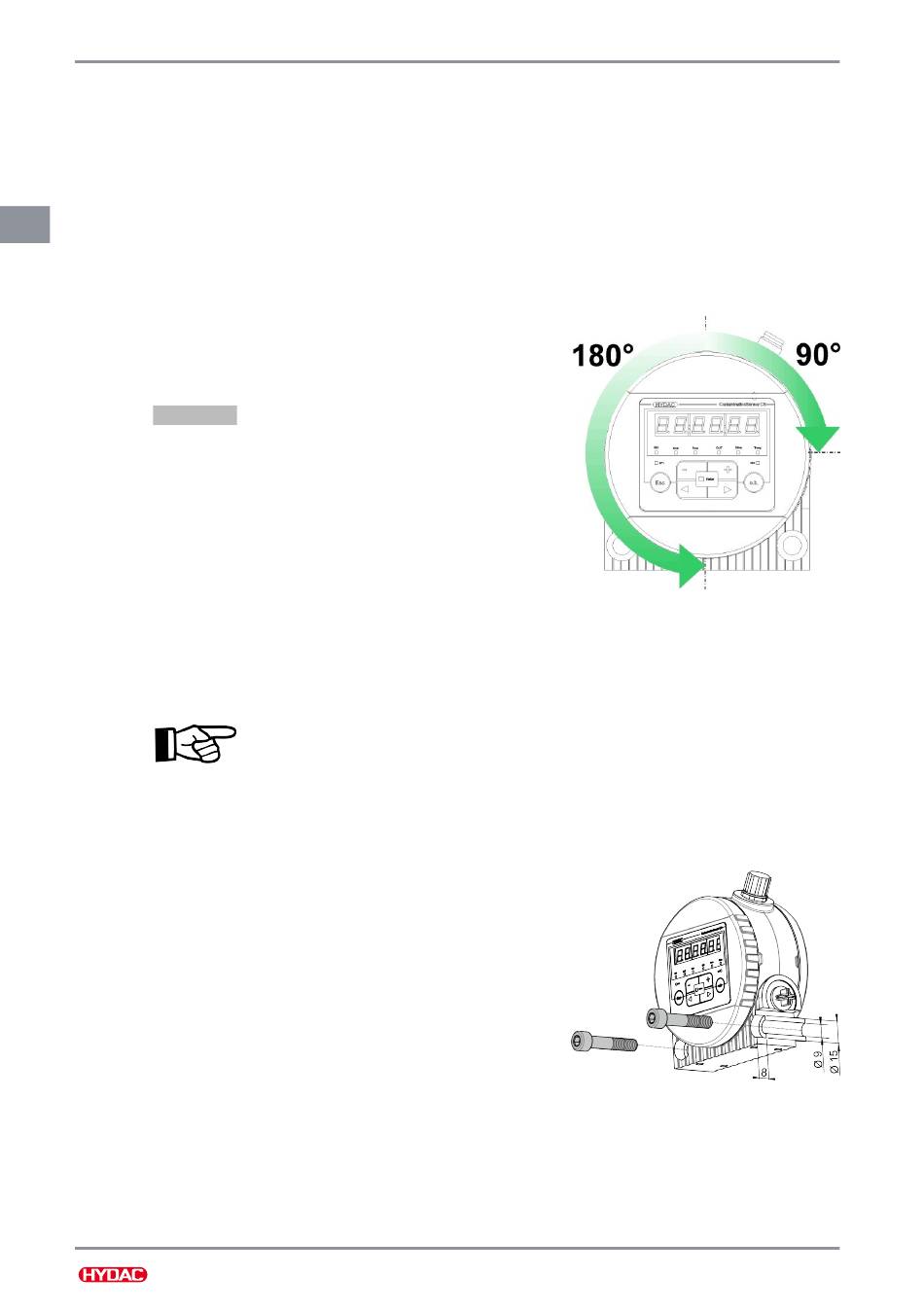

Das Display ist stufenlos um insgesamt 270° dreh-
bar, 180° nach links bzw. 90° nach rechts. Drehen
Sie das Display von Hand in die gewünschte Rich-
tung.
ACHTUNG
plays keine Werkzeuge.
6.2

Sensor montieren / befestigen

490718475-1
In diesem Kapitel finden Sie verschiedene zulässige Befestigungsarten für den
ContaminationSensor.
Montieren Sie den Sensor gemäß den nachfolgenden Beispielen, Bohrbild siehe
▶Kap. 3 "Abmessungen".
Montage an eine Wand
Mit zwei Zylinderschrauben mit Innensechskant M8
gemäß ISO 4762 mit einer Länge von mindestens
40 mm an eine Wand montieren.
Verwenden Sie zum Drehen des Dis-
Beachten Sie bei der Auswahl des Standortes die Umgebungsbedingungen
wie Temperatur, Staub, Wasser, usw.
Abb. 5: Wandmontage
