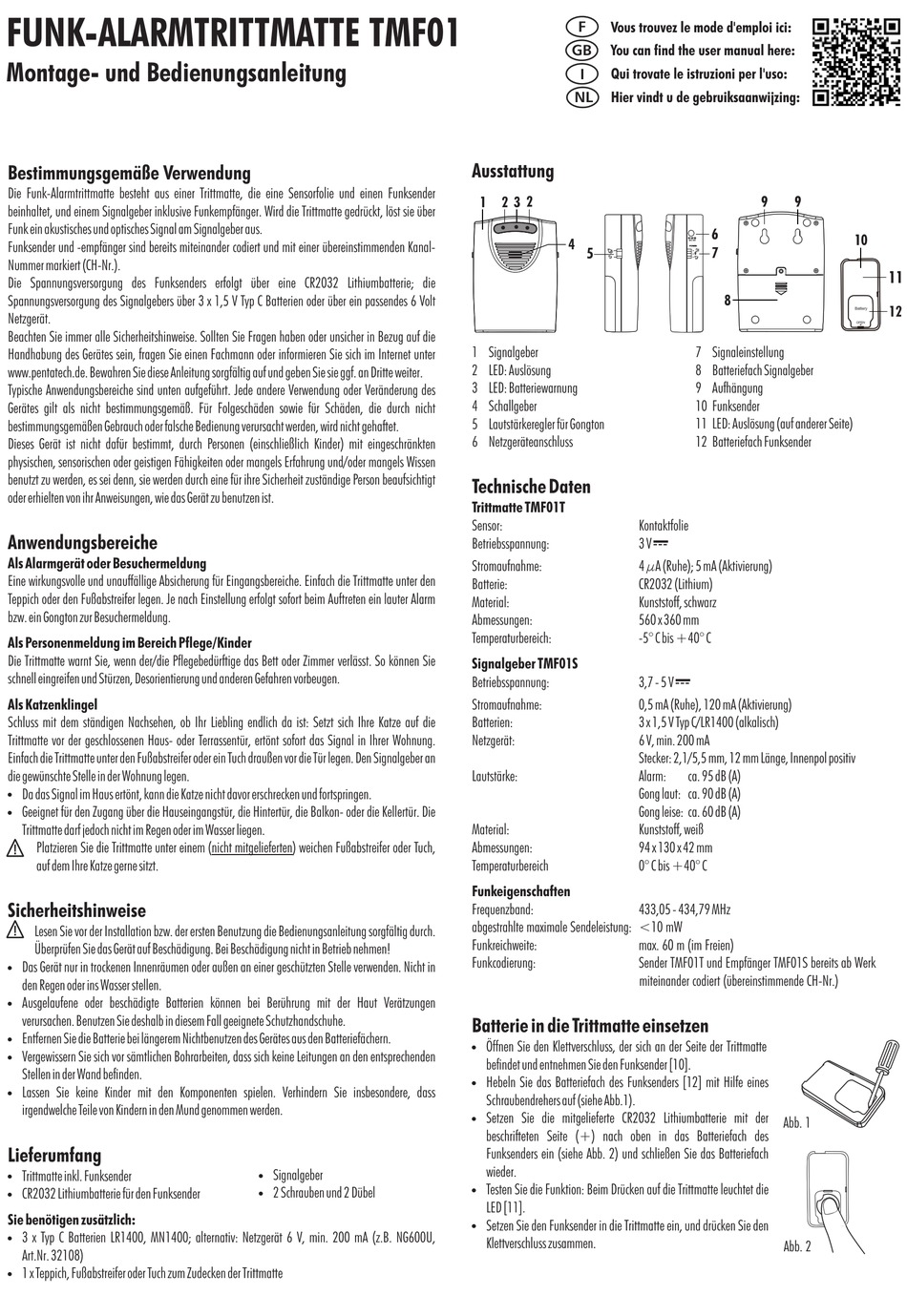

indexa TMF01 Montage- Und Bedienungsanleitung

FUNK-ALARMTRITTMATTE TMF01
Montage- und Bedienungsanleitung
Bestimmungsgemäße Verwendung
Die Funk-Alarmtrittmatte besteht aus einer Trittmatte, die eine Sensorfolie
beinhaltet, und einem Signalgeber inklusive Funkempfänger. Wird die Trittmatte gedrückt, löst sie über
Funk ein akustisches und optisches Signal am Signalgeber aus.
Funksender und -empfänger sind bereits miteinander codiert und mit einer übereinstimmenden Kanal-
Nummer markiert (CH-Nr.).
Die Spannungsversorgung des Funksenders erfolgt über eine CR2032 Lithiumbatterie; die
Spannungsversorgung des Signalgebers über 3 x 1,5 V Typ C Batterien oder über ein passendes 6 Volt
Netzgerät.
Beachten Sie immer alle Sicherheitshinweise. Sollten Sie Fragen haben oder unsicher in Bezug auf die
Handhabung des Gerätes sein, fragen Sie einen Fachmann oder informieren Sie sich im Internet unter
www.pentatech.de. Bewahren Sie diese Anleitung sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Typische Anwendungsbereiche sind unten aufgeführt. Jede andere Verwendung oder Veränderung des
Gerätes gilt als nicht bestimmungsgemäß. Für Folgeschäden sowie für Schäden, die durch nicht
bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden, wird nicht gehaftet.
Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten
physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen
benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt
oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.
Anwendungsbereiche
Als Alarmgerät oder Besuchermeldung
Eine wirkungsvolle und unauffällige Absicherung für Eingangsbereiche. Einfach die Trittmatte unter den
Teppich oder den Fußabstreifer legen. Je nach Einstellung erfolgt sofort beim Auftreten ein lauter Alarm
bzw. ein Gongton zur Besuchermeldung.
Als Personenmeldung im Bereich Pflege/Kinder
Die Trittmatte warnt Sie, wenn der/die Pflegebedürftige das Bett oder Zimmer verlässt. So können Sie
schnell eingreifen und Stürzen, Desorientierung und anderen Gefahren vorbeugen.
Als Katzenklingel
Schluss mit dem ständigen Nachsehen, ob Ihr Liebling endlich da ist: Setzt sich Ihre Katze auf die
Trittmatte vor der geschlossenen Haus- oder Terrassentür, ertönt sofort das Signal in Ihrer Wohnung.
Einfach die Trittmatte unter den Fußabstreifer oder ein Tuch draußen vor die Tür legen. Den Signalgeber an
die gewünschte Stelle in der Wohnung legen.
!
Da das Signal im Haus ertönt, kann die Katze nicht davor erschrecken und fortspringen.
!
Geeignet für den Zugang über die Hauseingangstür, die Hintertür, die Balkon- oder die Kellertür. Die
Trittmatte darf jedoch nicht im Regen oder im Wasser liegen.
Platzieren Sie die Trittmatte unter einem (
auf dem Ihre Katze gerne sitzt.
Sicherheitshinweise
Lesen Sie vor der Installation bzw. der ersten Benutzung die Bedienungsanleitung sorgfältig durch.
Überprüfen Sie das Gerät auf Beschädigung. Bei Beschädigung nicht in Betrieb nehmen!
!
Das Gerät nur in trockenen Innenräumen oder außen an einer geschützten Stelle verwenden. Nicht in
den Regen oder ins Wasser stellen.
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen. Benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
!
Entfernen Sie die Batterie bei längerem Nichtbenutzen des Gerätes aus den Batteriefächern.
!
Vergewissern Sie sich vor sämtlichen Bohrarbeiten, dass sich keine Leitungen an den entsprechenden
Stellen in der Wand befinden.
!
Lassen Sie keine Kinder mit den Komponenten spielen. Verhindern Sie insbesondere, dass
irgendwelche Teile von Kindern in den Mund genommen werden.
Lieferumfang
!
Trittmatte inkl. Funksender
!
CR2032 Lithiumbatterie für den Funksender
Sie benötigen zusätzlich:
!
3 x Typ C Batterien LR1400, MN1400; alternativ: Netzgerät 6 V, min. 200 mA (z.B. NG600U,
Art.Nr. 32108)
!
1 x Teppich, Fußabstreifer oder Tuch zum Zudecken der Trittmatte
und einen Funksender
nicht mitgelieferten ) weichen Fußabstreifer oder Tuch,
!
Signalgeber
!
2 Schrauben und 2 Dübel
F
Vous trouvez le mode d'emploi ici:
GB
You can find the user manual here:
I
Qui trovate le istruzioni per l'uso:
NL
Hier vindt u de gebruiksaanwijzing:
Ausstattung
1 2 3 2
4
5
1 Signalgeber
2 LED: Auslösung
3 LED: Batteriewarnung
4 Schallgeber
5 Lautstärkeregler für Gongton
6 Netzgeräteanschluss
Technische Daten
Trittmatte TMF01T
Sensor: Kontaktfolie
Betriebsspannung: 3 V
Stromaufnahme: 4
Batterie: CR2032 (Lithium)
Material: Kunststoff, schwarz
Abmessungen: 560 x 360 mm
Temperaturbereich: -5° C bis +40° C
Signalgeber TMF01S
Betriebsspannung: 3,7 - 5 V
Stromaufnahme: 0,5 mA (Ruhe), 120 mA (Aktivierung)
Batterien: 3 x 1,5 V Typ C/LR1400 (alkalisch)
Netzgerät: 6 V, min. 200 mA
Stecker: 2,1/5,5 mm, 12 mm Länge, Innenpol positiv
Lautstärke: Alarm:
Gong laut: ca. 90 dB (A)
Gong leise: ca. 60 dB (A)
Material: Kunststoff, weiß
Abmessungen: 94 x 130 x 42 mm
Temperaturbereich 0° C bis +40° C
Funkeigenschaften
Frequenzband: 433,05 - 434,79 MHz
abgestrahlte maximale Sendeleistung: <10 mW
Funkreichweite: max. 60 m (im Freien)
Funkcodierung: Sender TMF01T und Empfänger TMF01S bereits ab Werk
miteinander codiert (übereinstimmende CH-Nr.)
Batterie in die Trittmatte einsetzen
!
Öffnen Sie den Klettverschluss, der sich an der Seite der Trittmatte
befindet und entnehmen Sie den Funksender [10].
!
Hebeln Sie das Batteriefach des Funksenders [12] mit Hilfe eines
Schraubendrehers auf (siehe Abb.1).
!
Setzen Sie die mitgelieferte CR2032 Lithiumbatterie mit der
beschrifteten Seite (+) nach oben in das Batteriefach des
Funksenders ein (siehe Abb. 2) und schließen Sie das Batteriefach
wieder.
!
Testen Sie die Funktion: Beim Drücken auf die Trittmatte leuchtet die
LED [11].
!
Setzen Sie den Funksender in die Trittmatte ein, und drücken Sie den
Klettverschluss zusammen.
9 9
6
POWER
7
0
8
7 Signaleinstellung
8 Batteriefach Signalgeber
9 Aufhängung
10 Funksender
11 LED: Auslösung (auf anderer Seite)
12 Batteriefach Funksender
"
F
A (Ruhe); 5 mA (Aktivierung)
"
ca. 95 dB (A)
Abb. 1
Abb. 2
10
11
12
