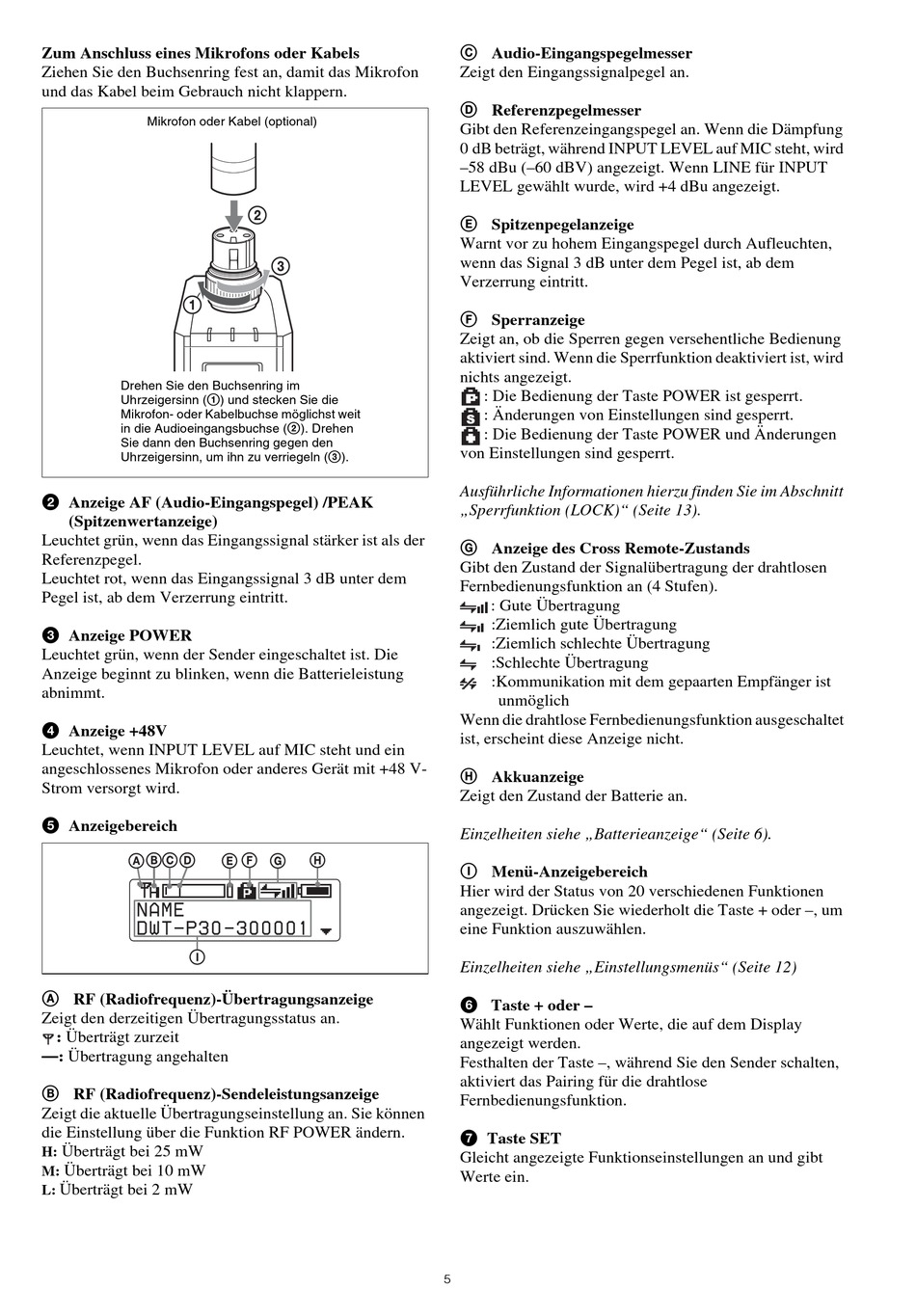

Zum Anschluss eines Mikrofons oder Kabels
Ziehen Sie den Buchsenring fest an, damit das Mikrofon
und das Kabel beim Gebrauch nicht klappern.
Mikrofon oder Kabel (optional)
Drehen Sie den Buchsenring im
Uhrzeigersinn (1) und stecken Sie die
Mikrofon- oder Kabelbuchse möglichst weit
in die Audioeingangsbuchse (2). Drehen
Sie dann den Buchsenring gegen den
Uhrzeigersinn, um ihn zu verriegeln (3).
b Anzeige AF (Audio-Eingangspegel) /PEAK
(Spitzenwertanzeige)
Leuchtet grün, wenn das Eingangssignal stärker ist als der
Referenzpegel.
Leuchtet rot, wenn das Eingangssignal 3 dB unter dem
Pegel ist, ab dem Verzerrung eintritt.
c Anzeige POWER
Leuchtet grün, wenn der Sender eingeschaltet ist. Die
Anzeige beginnt zu blinken, wenn die Batterieleistung
abnimmt.
d Anzeige +48V
Leuchtet, wenn INPUT LEVEL auf MIC steht und ein
angeschlossenes Mikrofon oder anderes Gerät mit +48 V-
Strom versorgt wird.
e Anzeigebereich
A RF (Radiofrequenz)-Übertragungsanzeige
Zeigt den derzeitigen Übertragungsstatus an.
: Überträgt zurzeit
—: Übertragung angehalten
B RF (Radiofrequenz)-Sendeleistungsanzeige
Zeigt die aktuelle Übertragungseinstellung an. Sie können
die Einstellung über die Funktion RF POWER ändern.
Überträgt bei 25 mW
H:
Überträgt bei 10 mW
M:
Überträgt bei 2 mW
L:
C Audio-Eingangspegelmesser
Zeigt den Eingangssignalpegel an.
D Referenzpegelmesser
Gibt den Referenzeingangspegel an. Wenn die Dämpfung
0 dB beträgt, während INPUT LEVEL auf MIC steht, wird
–58 dBu (–60 dBV) angezeigt. Wenn LINE für INPUT
LEVEL gewählt wurde, wird +4 dBu angezeigt.
E Spitzenpegelanzeige
Warnt vor zu hohem Eingangspegel durch Aufleuchten,
wenn das Signal 3 dB unter dem Pegel ist, ab dem
Verzerrung eintritt.
F Sperranzeige
Zeigt an, ob die Sperren gegen versehentliche Bedienung
aktiviert sind. Wenn die Sperrfunktion deaktiviert ist, wird
nichts angezeigt.
: Die Bedienung der Taste POWER ist gesperrt.
: Änderungen von Einstellungen sind gesperrt.
: Die Bedienung der Taste POWER und Änderungen
von Einstellungen sind gesperrt.
Ausführliche Informationen hierzu finden Sie im Abschnitt
„Sperrfunktion (LOCK)" (Seite 13).
G Anzeige des Cross Remote-Zustands
Gibt den Zustand der Signalübertragung der drahtlosen
Fernbedienungsfunktion an (4 Stufen).
: Gute Übertragung
:Ziemlich gute Übertragung
:Ziemlich schlechte Übertragung
:Schlechte Übertragung
:Kommunikation mit dem gepaarten Empfänger ist
unmöglich
Wenn die drahtlose Fernbedienungsfunktion ausgeschaltet
ist, erscheint diese Anzeige nicht.
H Akkuanzeige
Zeigt den Zustand der Batterie an.
Einzelheiten siehe „Batterieanzeige" (Seite 6).
I Menü-Anzeigebereich
Hier wird der Status von 20 verschiedenen Funktionen
angezeigt. Drücken Sie wiederholt die Taste + oder –, um
eine Funktion auszuwählen.
Einzelheiten siehe „Einstellungsmenüs" (Seite 12)
f Taste + oder –
Wählt Funktionen oder Werte, die auf dem Display
angezeigt werden.
Festhalten der Taste –, während Sie den Sender schalten,
aktiviert das Pairing für die drahtlose
Fernbedienungsfunktion.
g Taste SET
Gleicht angezeigte Funktionseinstellungen an und gibt
Werte ein.
5
