a
d
DEN STECKER
DES ANTENNE-LEITERS
IN DIE ANTENNE-STECKDOSE STECKEN
3.3 Anschluss
Der Empfänger verfügt über Schraubklemmleisten zum Anschluss der Versorgung, der gesteuerten
Leittechnik und derAusgänge derSensoren.
DieSpeiseleitungen sind an die Klemmen „+" und „-". anzuschließen.
Die zu steuerndenGeräte an dieAusgängeOUT1 undOUT2 des Empfängers anschließen.
Die Ausgänge der Sensoren (z.B. Reed-Schalter, Endschalter) sind zwischen dem ausgewählten
Informationseingang desVerbrauchers und der gemeinsamenCOM-Klemme anzuschließen.
Alle Arbeiten zum Anschluss, Einbau und Entfernen von zusätzlichen Modulen sind bei getrennter
Stromversorgung durchzuführen.
b
Schwachstelle
im Gehäuse
zum Abbrechen
e
Mutter
2
Zahnscheibe
Dichtungselement
des Typs
O-Ring
Federring
(Wölbung
nach unten)
1
3
Übergangsleitung
1
2

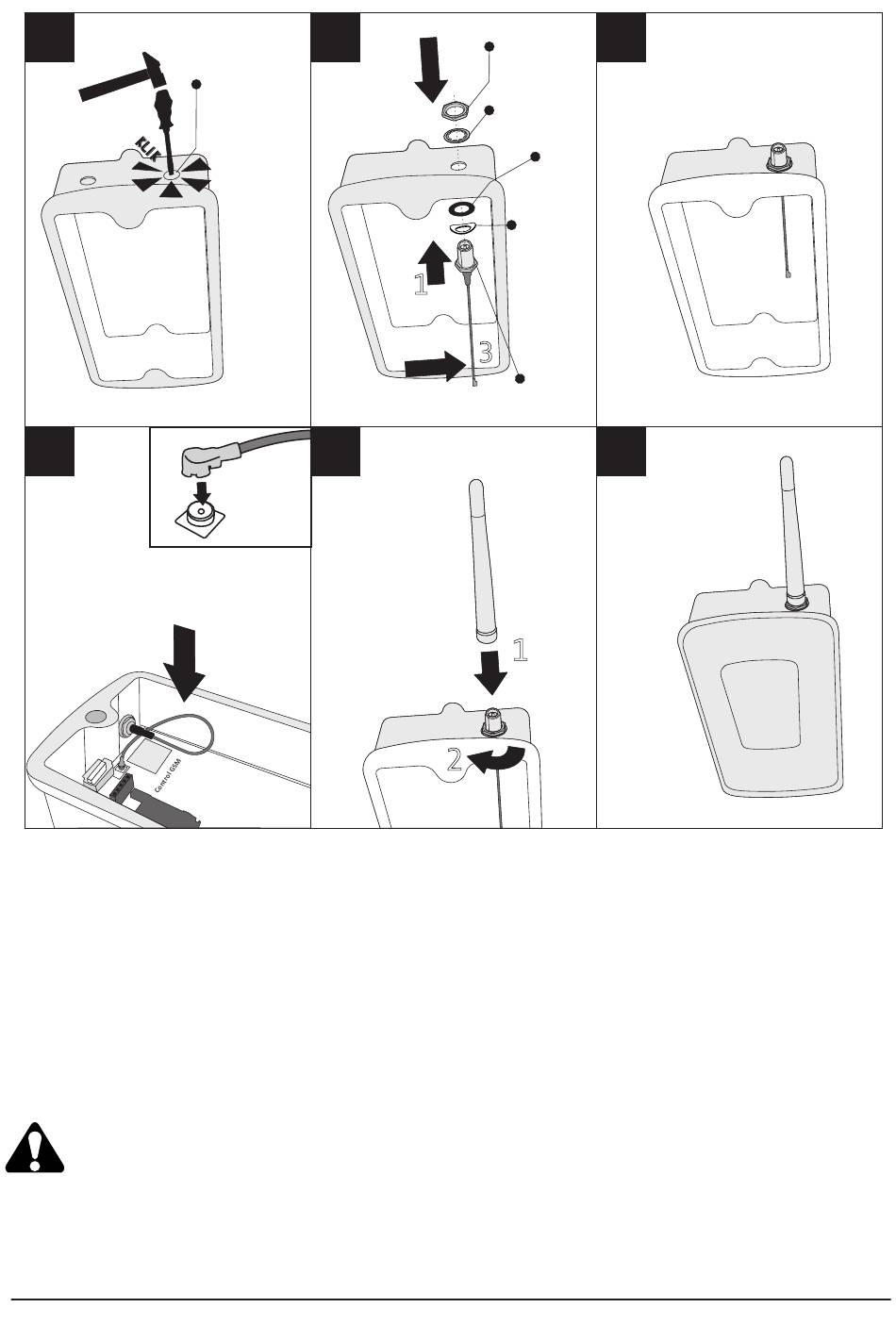

Abb.2 Montage der GSM-Antenne im Empfänger.
5
c
KORREKT
INSTALLIERTER
ANTENNELEITER
f
KORREKT MONTIERTE
GSM-ANTENNE
Montage / Anschluss
