3.AUFBAU, MONTAGEUND INSTALLATION
3.1Au au des Empfängers
Der Empfänger besteht aus einem spritzgeschützten Aufputzgehäuse mit eingeschraubter GSM-Antenne
und Hauptplatte. Die Hauptplatte (Abb. 1) ist mit einem Ausführungssystem an zwei Relais und
Schraubverbindungen zum Anschluss der Versorgungsspannung, der gesteuerten Geräte und der
Sensorausgänge ausgestattet. Auf der Platte befindet sich ein Speicher auf der Unterlage. Das Aufsetzen des
Moduls auf dem Unterteil erleichtert das Umstecken des Speichers in einen anderen Empfänger, z. B. bei
Ausfall des Geräts. Der Speicher enthält die Konfigurationsdaten des Empfängers sowie eine Datenbank der
gespeicherten Benutzernummern.
IN3
IN2
IN1
NC
COM
COM
Informationseingänge
des Empfängers
Beschriftung der Schraubklemmen
3.2 Montage des Empfängers
Der Empfänger wird in einem speziellen Aufputzgehäuse mit der Schutzart IP-54 geliefert, das für die
Montage im Außenbereich geeignet ist. Es ist darauf zu achten, dass das Gerät an Stellen montiert wird, an
denen die Reichweite des GSM sichergestellt ist. Die Kommunikation des Empfängers mit dem GSM-Netz
wird durch Blinken der NET-Diode signalisiert. Die GSM-Netzreichweite wird durch vier
Signalleistungsdioden auf der Empfängerplatte signalisiert (Abb. 1). Der Betrieb an der Grenze des Empfangs
kann den ordnungsgemäßen Betrieb des Gerätes negativ beeinflussen. Der Empfänger wurde werkseitig mit
einer GSM-Antenne ausgestattet. Bei schwachem GSM-Netzempfang ist eine externe Antenne anstelle der
mit dem Empfänger gelieferten Antenne zu verwenden. Die Antenne sollte nicht in Metallgehäusen von
Schranken usw. installiert werden.Sie sollte so hoch wie möglich montiert werden.
Der Empfänger kann auch direkt in dasGehäuse eines anderenGerätes eingebaut werden.
Vor der Montage des Empfängers muss dieGSM-Antenne montiert werden (Abb. 2).
Die ordnungsgemäße Montage ist unter Beachtung der folgenden Punkte durchzuführen.
Schritt 1: Die Platte des Empfängers vomGehäuse abbauen.
Schritt 2: Bohrung im Gehäuse vorbereiten. Die Schwachstelle in der oberen rechten Ecke (Abb. 2a)
ausbrechen (z. B. mit einemSchraubendreher).
Schritt 3: Die Antennenleitung mit aufgeschobener Unterlage und mit dem O-Ring durch die Öffnung
verlegen (Abb. 2b-1).Schritt 4: Zahnscheibe aufschieben und Mutter auf den aus dem Gehäuse
herausragendenAntennensitz aufschrauben (Abb. 2b-2).
Schritt 5: DenAnschluss am Ende desAntennenkabels nach rechts richten (Abb. 2b-3).
Schritt 6: Die Befestigungsmutter am Antennensitz mit der Kraft, die eine dauerhafte Befestigung
gewährleistet, festschrauben (Abb. 2c).Zu geringesAnziehen der Mutter kann zu Undichtigkeit desGehäuses
und unsachgemäßerAnordnung desAntennenkabels führen.
Schritt 7: Die Platte des Empfängers imGehäuse befestigen.
Schritt 8: Das Endstück des Antennenkabels an die Antennensteckdose (Abb. 2-d) an der Empfängerplatte
(Abb. 1) anschließen. Der Antennenstecker hat das gleiche Potenzial wie benachbarte Teile; es ist zulässig,
dass derStecker dieseTeile berührt.
Schritt 9:Antenne installieren (Abb. 2e).
für Serviceprogrammiergerät MEMO
+~-
2C
NO
NC
1C
NO
Ausgänge
12-24V
Stromvers
-orgung
Anschlussdose
SIM-Kartenanschluss
Anschluss der
Zusatzmodule
Diode STATUS
4
Signalleistungs
-dioden

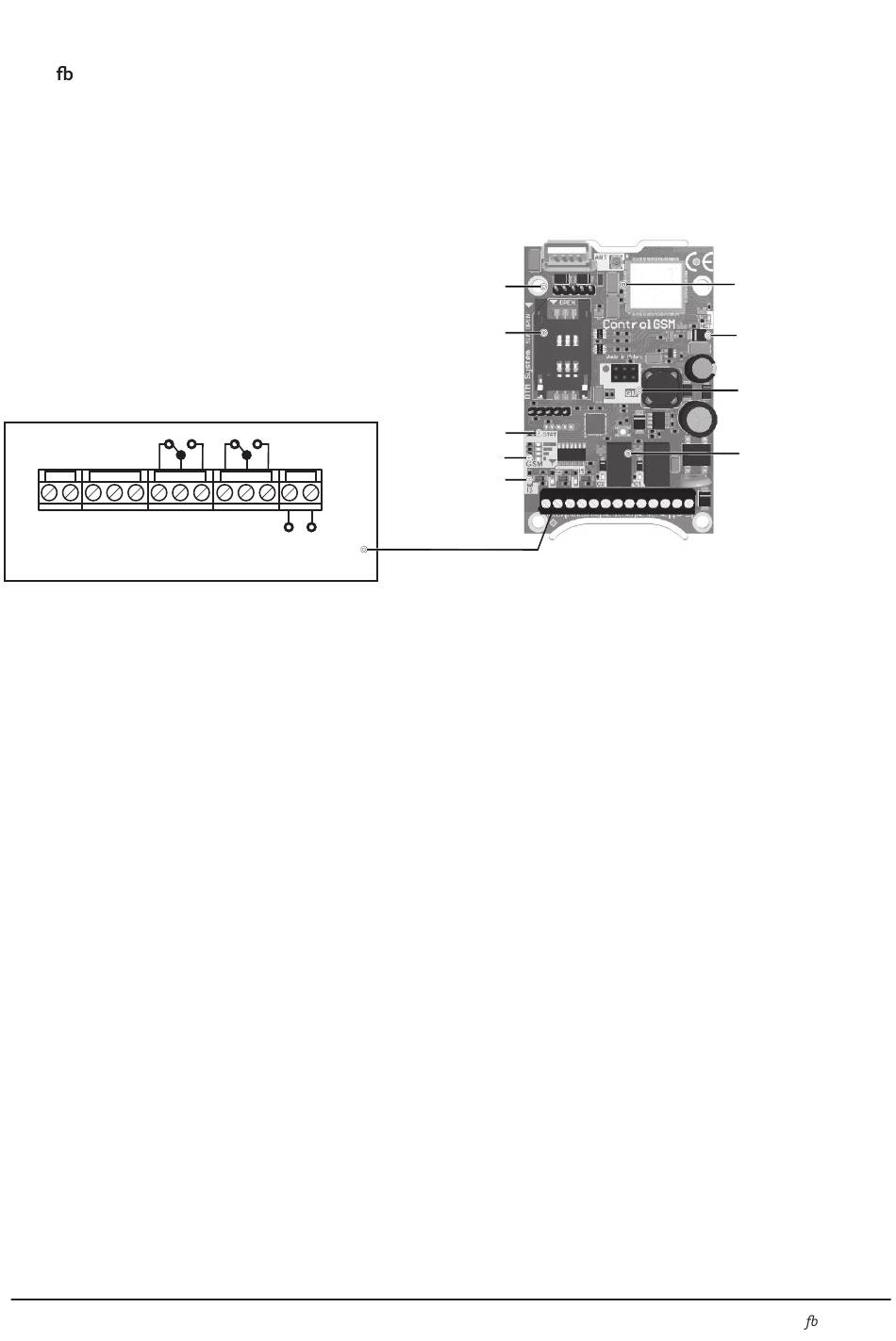

Abb.1 Ansicht des Empfängers mit Beschriftungen der Ableitungen.
4
Antennensitz
Diode NET
Speichermodul
Taste RESET
Au au / Montage
