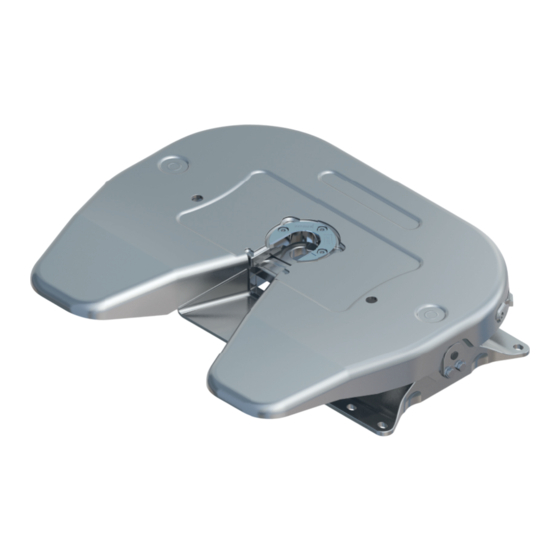

- Seite 1 JSK36D Air Release Montage- und Betriebsanleitung...
- Seite 3 Montage- und Betriebsanleitung MUB 002 013 M30 (REV--) 01-2023...
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Erklärung von Symbolen..........2 Allgemeine Produktinformationen........ 3 Montage............... 3.1 Allgemeine Hinweise zur Montage......8 3.2 Montage des Kippanschlags........3.3 Montage der Fernanzeige........10 3.4 Montage der Fernbetätigung........11 4 Bedienung..............13 4.1 Öffnungszustand – geöffnet und ungesichert..13 4.2 Öffnungszustand –... -
Seite 6: Erklärung Von Symbolen
Erklärung von Symbolen WARNUNG! Bedeutet, dass Tod, schwere Körperverletzung oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Sicherheitshinweise nicht eingehalten werden. ACHTUNG! Bedeutet, dass eine leichte Körperverletzung oder ein Sachschaden eintreten können, wenn die entsprechen- den Sicherheitshinweise nicht eingehalten werden. HINWEIS! Enthält zusätzliche wichtige Informationen. -
Seite 7: Allgemeine Produktinformationen
Allgemeine Produktinformationen Bei der JSK36D Air Release handelt es sich um eine pneu- Zulässige Belastungswerte matisch betätigte Variante der JSK36D-Standard-Sattelkupplung ECE-Prüfzei- Sattelkupp- Sattellast D-Wert (ECE 55R 01 0301) mit denselben Belastungsdaten und Bauhöhen. chen und lung U [t] [kN] Der Verbau einer angepassten Verschlusskinematik zur Öffnung... -
Seite 8: Montage
Bei der JSK36D-Variante „PNFA" ist es je nach Fahrzeugaufbau erforderlich, eine Kippwinkelbegrenzung in Fahrtrichtung vorne Zur Befestigung der JSK36D Air Release (nach Regelung ECE vorzusehen. Dies ist zwingend vor dem Einsatz, insbesondere bei R55 01) auf dem Fahrzeugrahmen sind alle verfügbaren Befesti- niedrigen Bauhöhen (z. -
Seite 9: Montage Des Kippanschlags
Montage Montage des Kippanschlags 4 Montagerichtungszeichen 1. Kippwinkelanschlag (2) an vorderer linker Seite auf dem lin- ken Lagerbock (1) montieren, an welcher Seite sich nur zwei Bohrungen am Fuß befinden. 2. Auf das Montagerichtungszeichen (4), d. h. den Pfeil in Fahrt- richtung, achten. -
Seite 10: Montage Der Fernanzeige
Montage Montage der Fernanzeige 1. Signalleuchte (2) mit Sensor (1) verbinden. Die Anschlussreihenfolge der Kabel ist beliebig. 2. Vorwiderstand (3) gemäß Plan anschließen. 3. Kreislauf-Fernanzeige an Bordnetz anschließen. HINWEIS! Jede Kombination aus Schaltspannung und Schalt- strom darf die max. Schaltleistung nicht überstei- gen. -
Seite 11: Montage Der Fernbetätigung
Montage Montage der Fernbetätigung HINWEIS! Die Sattelkupplung muss von der Fernbetätigungs- einrichtung aus gut sichtbar sein. Um die Rückstellfunktion der zweiten Sicherungs- falle zu gewährleisten, darf der Zugseilmechanis- mus nicht behindert werden. Die Fernbetätigung muss mit einer Kennzeichnung versehen sein, die auf die jeweilige Funktion hin- weist und diese erläutert. - Seite 12 Montage Druckluftqualität maximal 15 bar Werksnetz (Hauptluft) minimal 5 bar Druckluftqualität nach ISO 8573-1 Feststoffe Teilchengröße / -dichte ≙ ≤ 5 µm ≙ -40 °C Wasser Taupunkt ≙ ≤ 5 mg/m Öl mg/m Qualitäts- bzw. Güteklassen ACHTUNG! Filter (stirnseitig) am Luftzylinder vor dem Lackie- ren abkleben.
-
Seite 13: Bedienung
Bedienung Öffnungszustand – geöffnet und ungesichert Fernanzeige (1): kein oder rotes Leuchten Hebel (3) ist sichtbar ausgefahren 1 Fernanzeige 3 Hebel ragt heraus, in geöffne- ter Stellung 2 Zweite Sicherung (Falle) geöffnet MUB 002 013 M30 (REV--) 01-2023... -
Seite 14: Öffnungszustand - Geschlossen Und Gesichert / Abfahrtskontrolle
Bedienung Öffnungszustand – geschlossen und gesichert / Abfahrts- kontrolle Fernanzeige (1): grünes Leuchten HINWEIS! Zugtest der zweiten Sicherung (2) durchführen: Falle muss unter Spannung gangbar sein Während der Zugseilprüfung muss die Leuchte „aus-an-aus-an“ signalisieren. 1 Fernanzeige 3 Hebel in gesicherter Stellung Hebel (3) befindet sich in gesicherter Stellung 2 Zweite Sicherung (Falle) geschlossen... -
Seite 15: Öffnen Der Kupplung Zum Absatteln
Bedienung Öffnen der Kupplung zum Absatteln Vorgangsbeschreibung 1. Sicherung zur Freigabe des Aktivierungsschalters entsperren. 2. Am Zugseil ziehen, bis die Leuchte erlischt. Zugseil gezogen halten. ✓ Sicherungsfalle ist nun geöffnet. 3. Zylinder bei gezogenem Zugseil aktivieren. ✓ Sattelkupplung ist nun geöffnet. Zugseil loslassen und Verschlusszustand kontrollieren. - Seite 16 Bedienung 4. Nach dem Absatteln A Zur Fernbetätigung zurückkehren und den Zylinder druck- los schalten. B Fernbetätigung vor unbefugtem Zugriff sichern. ACHTUNG! Vor jedem Fahrtantritt die Kontrolle des Verschluss- zustandes durchführen, siehe 4.1 "Öffnungszustand – geöffnet und ungesichert", Seite 13. MUB 002 013 M30 (REV--) 01-2023...
-
Seite 17: Manuelle Öffnung Für Den Notfall Bei Ausfall Der Fernbetätigung
Bedienung Manuelle Öffnung für den Notfall bei Ausfall der Fernbe- tätigung Im Falle einer Störung der pneumatischen Öffnung oder eines anderen Notfalls kann der Schließmechanismus manuell geöffnet werden. Um den Vorgang zu erleichtern, empfehlen wir das Tra- gen von Arbeitshandschuhen. Zur Ausführung werden zwei Perso- nen benötigt. - Seite 18 Bedienung Vorgangsbeschreibung 1. Zugseil (1) ziehen, um Mechanismus freizugeben, siehe "Öff- nungszustand – geöffnet und ungesichert", Seite 13. 2. Den Hebel (2) mit einem geeigneten Werkzeug* aus der Sicherungskante drücken: 2.1: Werkzeug in den Ausschnitt einführen und die Kante des Sicherungshebels finden. 2.2: Hebel aus dem Sicherungsrand der Sattelkupplung hebeln (Werkzeug parallel zum Sicherungshebel).
-
Seite 19: Wartung
Wartung Schmierungsanweisung (ergänzend zur Standard-JSK36D) Fettspezifikation Wir empfehlen JOST Hochleistungsschmierstoff (Art.-Nr. SKE 013 440 000). HINWEIS! Alle weiteren Wartungsvorgaben sind der Mon- tage- & Betriebsanleitung JSK36/37 zu entneh- men. 1 Führungsblöcke 3 Hebelgelenkpunkte 2 Hebelführung Empfohlen nach jeweils 50.000 km oder bei Bedarf (z. B. Fehl- funktion der Verriegelung) 1. -
Seite 20: Recycling
Recycling Alle JOST-Produkte sind im Rahmen der endgültigen Stillset- zung umweltgerecht und sortenrein zu entsorgen. Vor der Entsorgung von JOST-Produkten, Ersatz- und Ver- schleißteilen sind diese auf deren Wiederverwertbarkeit zu prüfen. So viele Teile wie möglich sind der Wiederverwertung zuzuführen. Dabei gelten die entsprechenden Gesetze und Vorschriften. - Seite 24 Member of JOST World JOST, Germany, Tel. +49 6102 295-0, tkd-technik@jost-world.com, www.jost-world.com MUB 002 013 M30 (REV--) 01-2023 • 1.0 1210299...
