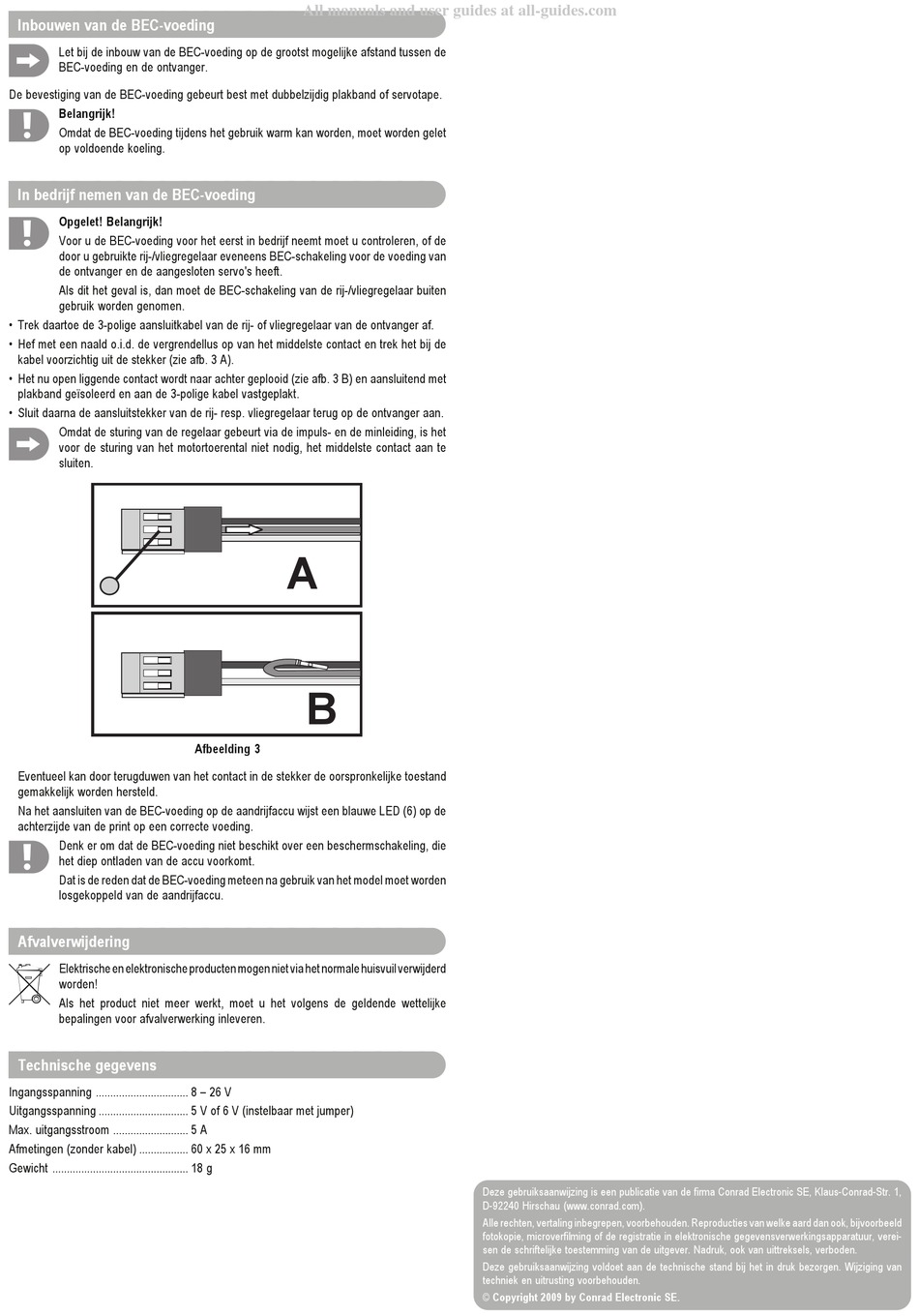

Inbouwen van de BEC-voeding
Let bij de inbouw van de BEC-voeding op de grootst mogelijke afstand tussen de
BEC-voeding en de ontvanger.
De bevestiging van de BEC-voeding gebeurt best met dubbelzijdig plakband of servotape.
Belangrijk!
Omdat de BEC-voeding tijdens het gebruik warm kan worden, moet worden gelet
op voldoende koeling.
In bedrijf nemen van de BEC-voeding
Opgelet! Belangrijk!
Voor u de BEC-voeding voor het eerst in bedrijf neemt moet u controleren, of de
door u gebruikte rij-/vliegregelaar eveneens BEC-schakeling voor de voeding van
de ontvanger en de aangesloten servo's heeft.
Als dit het geval is, dan moet de BEC-schakeling van de rij-/vliegregelaar buiten
gebruik worden genomen.
• Trek daartoe de 3-polige aansluitkabel van de rij- of vliegregelaar van de ontvanger af.
• Hef met een naald o.i.d. de vergrendellus op van het middelste contact en trek het bij de
kabel voorzichtig uit de stekker (zie afb. 3 A).
• Het nu open liggende contact wordt naar achter geplooid (zie afb. 3 B) en aansluitend met
plakband geïsoleerd en aan de 3-polige kabel vastgeplakt.
• Sluit daarna de aansluitstekker van de rij- resp. vliegregelaar terug op de ontvanger aan.
Omdat de sturing van de regelaar gebeurt via de impuls- en de minleiding, is het
voor de sturing van het motortoerental niet nodig, het middelste contact aan te
sluiten.
Eventueel kan door terugduwen van het contact in de stekker de oorspronkelijke toestand
gemakkelijk worden hersteld.
Na het aansluiten van de BEC-voeding op de aandrijfaccu wijst een blauwe LED (6) op de
achterzijde van de print op een correcte voeding.
Denk er om dat de BEC-voeding niet beschikt over een beschermschakeling, die
het diep ontladen van de accu voorkomt.
Dat is de reden dat de BEC-voeding meteen na gebruik van het model moet worden
losgekoppeld van de aandrijfaccu.
Afvalverwijdering
Elektrische en elektronische producten mogen niet via het normale huisvuil verwijderd
worden!
Als het product niet meer werkt, moet u het volgens de geldende wettelijke
bepalingen voor afvalverwerking inleveren.
Technische gegevens
Ingangsspanning ................................ 8 – 26 V
Uitgangsspanning ............................... 5 V of 6 V (instelbaar met jumper)
Max. uitgangsstroom .......................... 5 A
Afmetingen (zonder kabel) ................. 60 x 25 x 16 mm
Gewicht ............................................... 18 g
All manuals and user guides at all-guides.com
A
B
Afbeelding 3
Deze gebruiksaanwijzing is een publicatie van de firma Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Alle rechten, vertaling inbegrepen, voorbehouden. Reproducties van welke aard dan ook, bijvoorbeeld
fotokopie, microverfilming of de registratie in elektronische gegevensverwerkingsapparatuur, verei-
sen de schriftelijke toestemming van de uitgever. Nadruk, ook van uittreksels, verboden.
Deze gebruiksaanwijzing voldoet aan de technische stand bij het in druk bezorgen. Wijziging van
techniek en uitrusting voorbehouden.
© Copyright 2009 by Conrad Electronic SE.
