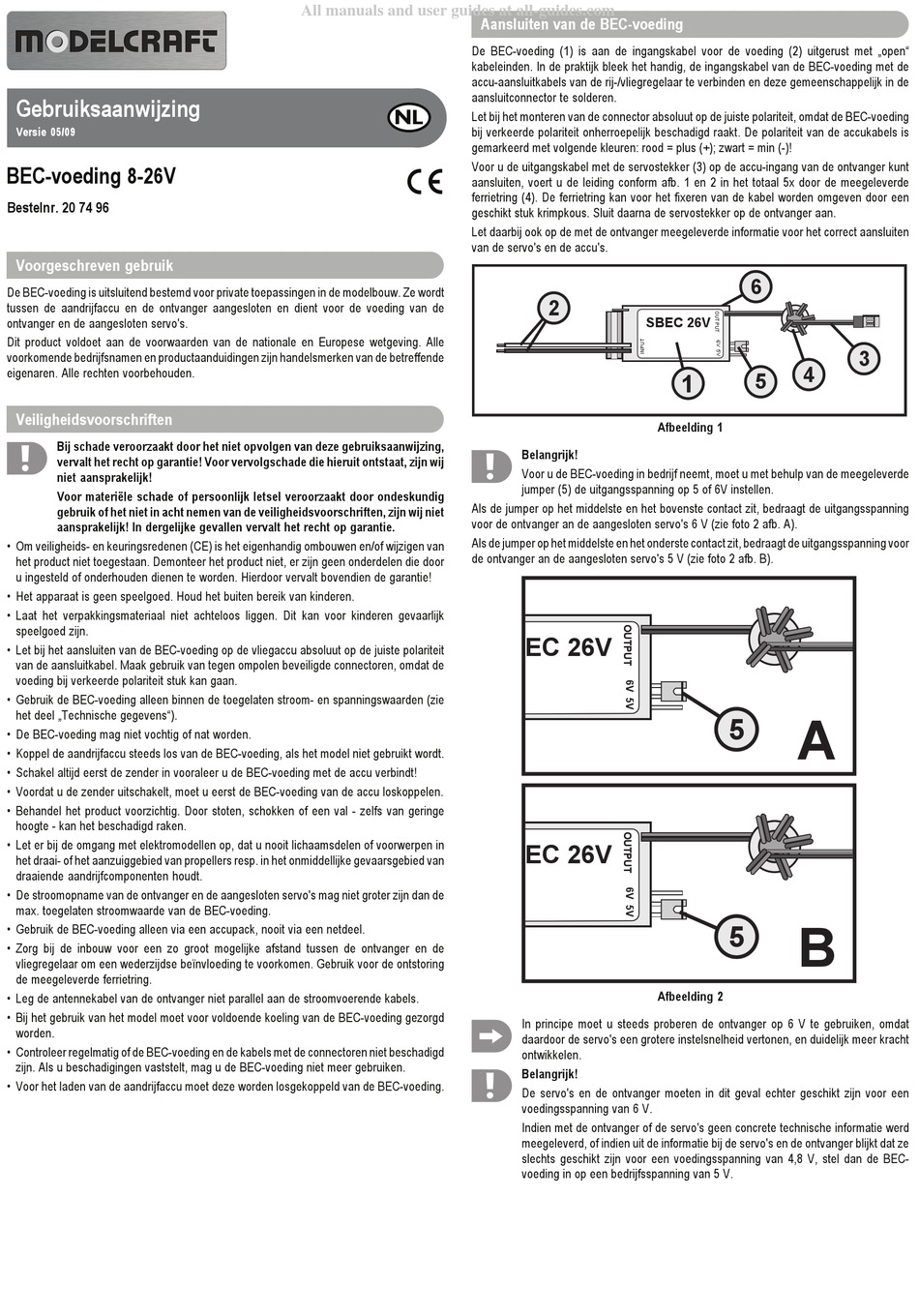

Gebruiksaanwijzing
Versie 05/09
BEC-voeding 8-26V
Bestelnr. 20 74 96


Voorgeschreven gebruik

De BEC-voeding is uitsluitend bestemd voor private toepassingen in de modelbouw. Ze wordt
tussen de aandrijfaccu en de ontvanger aangesloten en dient voor de voeding van de
ontvanger en de aangesloten servo's.
Dit product voldoet aan de voorwaarden van de nationale en Europese wetgeving. Alle
voorkomende bedrijfsnamen en productaanduidingen zijn handelsmerken van de betreffende
eigenaren. Alle rechten voorbehouden.


Veiligheidsvoorschriften

Bij schade veroorzaakt door het niet opvolgen van deze gebruiksaanwijzing,
vervalt het recht op garantie! Voor vervolgschade die hieruit ontstaat, zijn wij
niet aansprakelijk!
Voor materiële schade of persoonlijk letsel veroorzaakt door ondeskundig
gebruik of het niet in acht nemen van de veiligheidsvoorschriften, zijn wij niet
aansprakelijk! In dergelijke gevallen vervalt het recht op garantie.
• Om veiligheids- en keuringsredenen (CE) is het eigenhandig ombouwen en/of wijzigen van
het product niet toegestaan. Demonteer het product niet, er zijn geen onderdelen die door
u ingesteld of onderhouden dienen te worden. Hierdoor vervalt bovendien de garantie!
• Het apparaat is geen speelgoed. Houd het buiten bereik van kinderen.
• Laat het verpakkingsmateriaal niet achteloos liggen. Dit kan voor kinderen gevaarlijk
speelgoed zijn.
• Let bij het aansluiten van de BEC-voeding op de vliegaccu absoluut op de juiste polariteit
van de aansluitkabel. Maak gebruik van tegen ompolen beveiligde connectoren, omdat de
voeding bij verkeerde polariteit stuk kan gaan.
• Gebruik de BEC-voeding alleen binnen de toegelaten stroom- en spanningswaarden (zie
het deel „Technische gegevens").
• De BEC-voeding mag niet vochtig of nat worden.
• Koppel de aandrijfaccu steeds los van de BEC-voeding, als het model niet gebruikt wordt.
• Schakel altijd eerst de zender in vooraleer u de BEC-voeding met de accu verbindt!
• Voordat u de zender uitschakelt, moet u eerst de BEC-voeding van de accu loskoppelen.
• Behandel het product voorzichtig. Door stoten, schokken of een val - zelfs van geringe
hoogte - kan het beschadigd raken.
• Let er bij de omgang met elektromodellen op, dat u nooit lichaamsdelen of voorwerpen in
het draai- of het aanzuiggebied van propellers resp. in het onmiddellijke gevaarsgebied van
draaiende aandrijfcomponenten houdt.
• De stroomopname van de ontvanger en de aangesloten servo's mag niet groter zijn dan de
max. toegelaten stroomwaarde van de BEC-voeding.
• Gebruik de BEC-voeding alleen via een accupack, nooit via een netdeel.
• Zorg bij de inbouw voor een zo groot mogelijke afstand tussen de ontvanger en de
vliegregelaar om een wederzijdse beïnvloeding te voorkomen. Gebruik voor de ontstoring
de meegeleverde ferrietring.
• Leg de antennekabel van de ontvanger niet parallel aan de stroomvoerende kabels.
• Bij het gebruik van het model moet voor voldoende koeling van de BEC-voeding gezorgd
worden.
• Controleer regelmatig of de BEC-voeding en de kabels met de connectoren niet beschadigd
zijn. Als u beschadigingen vaststelt, mag u de BEC-voeding niet meer gebruiken.
• Voor het laden van de aandrijfaccu moet deze worden losgekoppeld van de BEC-voeding.
All manuals and user guides at all-guides.com

De BEC-voeding (1) is aan de ingangskabel voor de voeding (2) uitgerust met „open"
kabeleinden. In de praktijk bleek het handig, de ingangskabel van de BEC-voeding met de
accu-aansluitkabels van de rij-/vliegregelaar te verbinden en deze gemeenschappelijk in de
aansluitconnector te solderen.

Let bij het monteren van de connector absoluut op de juiste polariteit, omdat de BEC-voeding
bij verkeerde polariteit onherroepelijk beschadigd raakt. De polariteit van de accukabels is
gemarkeerd met volgende kleuren: rood = plus (+); zwart = min (-)!
Voor u de uitgangskabel met de servostekker (3) op de accu-ingang van de ontvanger kunt

aansluiten, voert u de leiding conform afb. 1 en 2 in het totaal 5x door de meegeleverde
ferrietring (4). De ferrietring kan voor het fixeren van de kabel worden omgeven door een
geschikt stuk krimpkous. Sluit daarna de servostekker op de ontvanger aan.
Let daarbij ook op de met de ontvanger meegeleverde informatie voor het correct aansluiten
van de servo's en de accu's.
Als de jumper op het middelste en het bovenste contact zit, bedraagt de uitgangsspanning
voor de ontvanger an de aangesloten servo's 6 V (zie foto 2 afb. A).
Als de jumper op het middelste en het onderste contact zit, bedraagt de uitgangsspanning voor
de ontvanger an de aangesloten servo's 5 V (zie foto 2 afb. B).
Aansluiten van de BEC-voeding
2
SBEC 26V
Belangrijk!
Voor u de BEC-voeding in bedrijf neemt, moet u met behulp van de meegeleverde
jumper (5) de uitgangsspanning op 5 of 6V instellen.
EC 26V
EC 26V
In principe moet u steeds proberen de ontvanger op 6 V te gebruiken, omdat
daardoor de servo's een grotere instelsnelheid vertonen, en duidelijk meer kracht
ontwikkelen.
Belangrijk!
De servo's en de ontvanger moeten in dit geval echter geschikt zijn voor een
voedingsspanning van 6 V.
Indien met de ontvanger of de servo's geen concrete technische informatie werd
meegeleverd, of indien uit de informatie bij de servo's en de ontvanger blijkt dat ze
slechts geschikt zijn voor een voedingsspanning van 4,8 V, stel dan de BEC-
voeding in op een bedrijfsspanning van 5 V.
6
4
5
1
Afbeelding 1
A
5
B
5
Afbeelding 2
3
