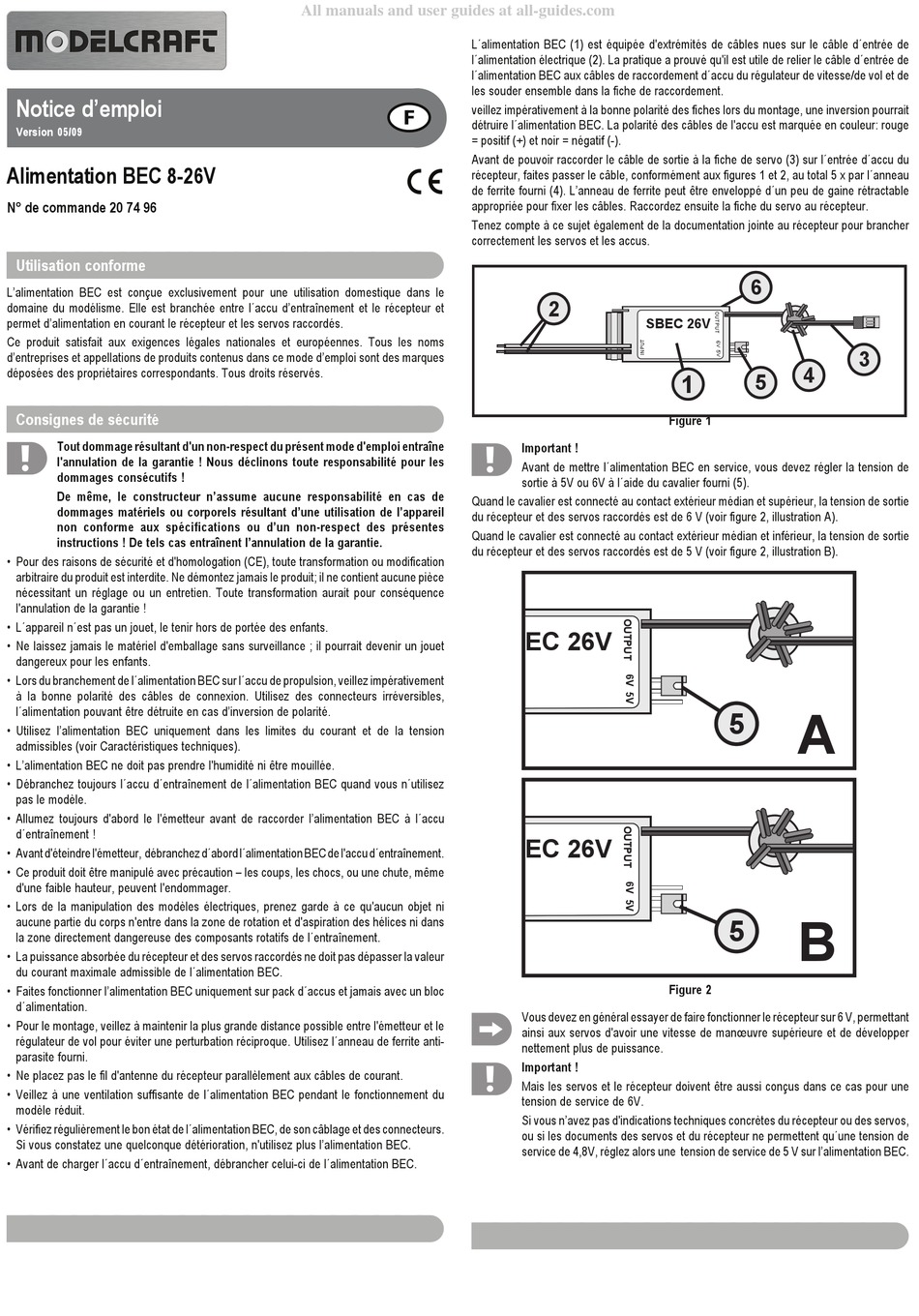

Notice d'emploi
Version 05/09
Alimentation BEC 8-26V
N° de commande 20 74 96
Utilisation conforme
L'alimentation BEC est conçue exclusivement pour une utilisation domestique dans le
domaine du modélisme. Elle est branchée entre l´accu d'entraînement et le récepteur et
permet d'alimentation en courant le récepteur et les servos raccordés.
Ce produit satisfait aux exigences légales nationales et européennes. Tous les noms
d'entreprises et appellations de produits contenus dans ce mode d'emploi sont des marques
déposées des propriétaires correspondants. Tous droits réservés.
Consignes de sécurité
Tout dommage résultant d'un non-respect du présent mode d'emploi entraîne
l'annulation de la garantie ! Nous déclinons toute responsabilité pour les
dommages consécutifs !
De même, le constructeur n'assume aucune responsabilité en cas de
dommages matériels ou corporels résultant d'une utilisation de l'appareil
non conforme aux spécifications ou d'un non-respect des présentes
instructions ! De tels cas entraînent l'annulation de la garantie.
• Pour des raisons de sécurité et d'homologation (CE), toute transformation ou modification
arbitraire du produit est interdite. Ne démontez jamais le produit; il ne contient aucune pièce
nécessitant un réglage ou un entretien. Toute transformation aurait pour conséquence
l'annulation de la garantie !
• L´appareil n´est pas un jouet, le tenir hors de portée des enfants.
• Ne laissez jamais le matériel d'emballage sans surveillance ; il pourrait devenir un jouet
dangereux pour les enfants.
• Lors du branchement de l´alimentation BEC sur l´accu de propulsion, veillez impérativement
à la bonne polarité des câbles de connexion. Utilisez des connecteurs irréversibles,
l´alimentation pouvant être détruite en cas d'inversion de polarité.
• Utilisez l'alimentation BEC uniquement dans les limites du courant et de la tension
admissibles (voir Caractéristiques techniques).
• L'alimentation BEC ne doit pas prendre l'humidité ni être mouillée.
• Débranchez toujours l´accu d´entraînement de l´alimentation BEC quand vous n´utilisez
pas le modèle.
• Allumez toujours d'abord le l'émetteur avant de raccorder l'alimentation BEC à l´accu
d´entraînement !
• Avant d'éteindre l'émetteur, débranchez d´abord l´alimentation BEC de l'accu d´entraînement.
• Ce produit doit être manipulé avec précaution – les coups, les chocs, ou une chute, même
d'une faible hauteur, peuvent l'endommager.
• Lors de la manipulation des modèles électriques, prenez garde à ce qu'aucun objet ni
aucune partie du corps n'entre dans la zone de rotation et d'aspiration des hélices ni dans
la zone directement dangereuse des composants rotatifs de l´entraînement.
• La puissance absorbée du récepteur et des servos raccordés ne doit pas dépasser la valeur
du courant maximale admissible de l´alimentation BEC.
• Faites fonctionner l'alimentation BEC uniquement sur pack d´accus et jamais avec un bloc
d´alimentation.
• Pour le montage, veillez à maintenir la plus grande distance possible entre l'émetteur et le
régulateur de vol pour éviter une perturbation réciproque. Utilisez l´anneau de ferrite anti-
parasite fourni.
• Ne placez pas le fil d'antenne du récepteur parallèlement aux câbles de courant.
• Veillez à une ventilation suffisante de l´alimentation BEC pendant le fonctionnement du
modèle réduit.
• Vérifiez régulièrement le bon état de l´alimentation BEC, de son câblage et des connecteurs.
Si vous constatez une quelconque détérioration, n'utilisez plus l'alimentation BEC.
• Avant de charger l´accu d´entraînement, débrancher celui-ci de l´alimentation BEC.
All manuals and user guides at all-guides.com
L´alimentation BEC (1) est équipée d'extrémités de câbles nues sur le câble d´entrée de
l´alimentation électrique (2). La pratique a prouvé qu'il est utile de relier le câble d´entrée de
l´alimentation BEC aux câbles de raccordement d´accu du régulateur de vitesse/de vol et de
les souder ensemble dans la fiche de raccordement.
veillez impérativement à la bonne polarité des fiches lors du montage, une inversion pourrait
détruire l´alimentation BEC. La polarité des câbles de l'accu est marquée en couleur: rouge
= positif (+) et noir = négatif (-).
Avant de pouvoir raccorder le câble de sortie à la fiche de servo (3) sur l´entrée d´accu du
récepteur, faites passer le câble, conformément aux figures 1 et 2, au total 5 x par l´anneau
de ferrite fourni (4). L'anneau de ferrite peut être enveloppé d´un peu de gaine rétractable
appropriée pour fixer les câbles. Raccordez ensuite la fiche du servo au récepteur.
Tenez compte à ce sujet également de la documentation jointe au récepteur pour brancher
correctement les servos et les accus.
Quand le cavalier est connecté au contact extérieur médian et supérieur, la tension de sortie
du récepteur et des servos raccordés est de 6 V (voir figure 2, illustration A).
Quand le cavalier est connecté au contact extérieur médian et inférieur, la tension de sortie
du récepteur et des servos raccordés est de 5 V (voir figure 2, illustration B).
Raccordement de l´alimentation BEC
2
SBEC 26V
Important !
Avant de mettre l´alimentation BEC en service, vous devez régler la tension de
sortie à 5V ou 6V à l´aide du cavalier fourni (5).
EC 26V
EC 26V
Vous devez en général essayer de faire fonctionner le récepteur sur 6 V, permettant
ainsi aux servos d'avoir une vitesse de manœuvre supérieure et de développer
nettement plus de puissance.
Important !
Mais les servos et le récepteur doivent être aussi conçus dans ce cas pour une
tension de service de 6V.
Si vous n'avez pas d'indications techniques concrètes du récepteur ou des servos,
ou si les documents des servos et du récepteur ne permettent qu´une tension de
service de 4,8V, réglez alors une tension de service de 5 V sur l'alimentation BEC.
6
4
5
1
Figure 1
A
5
B
5
Figure 2
3
