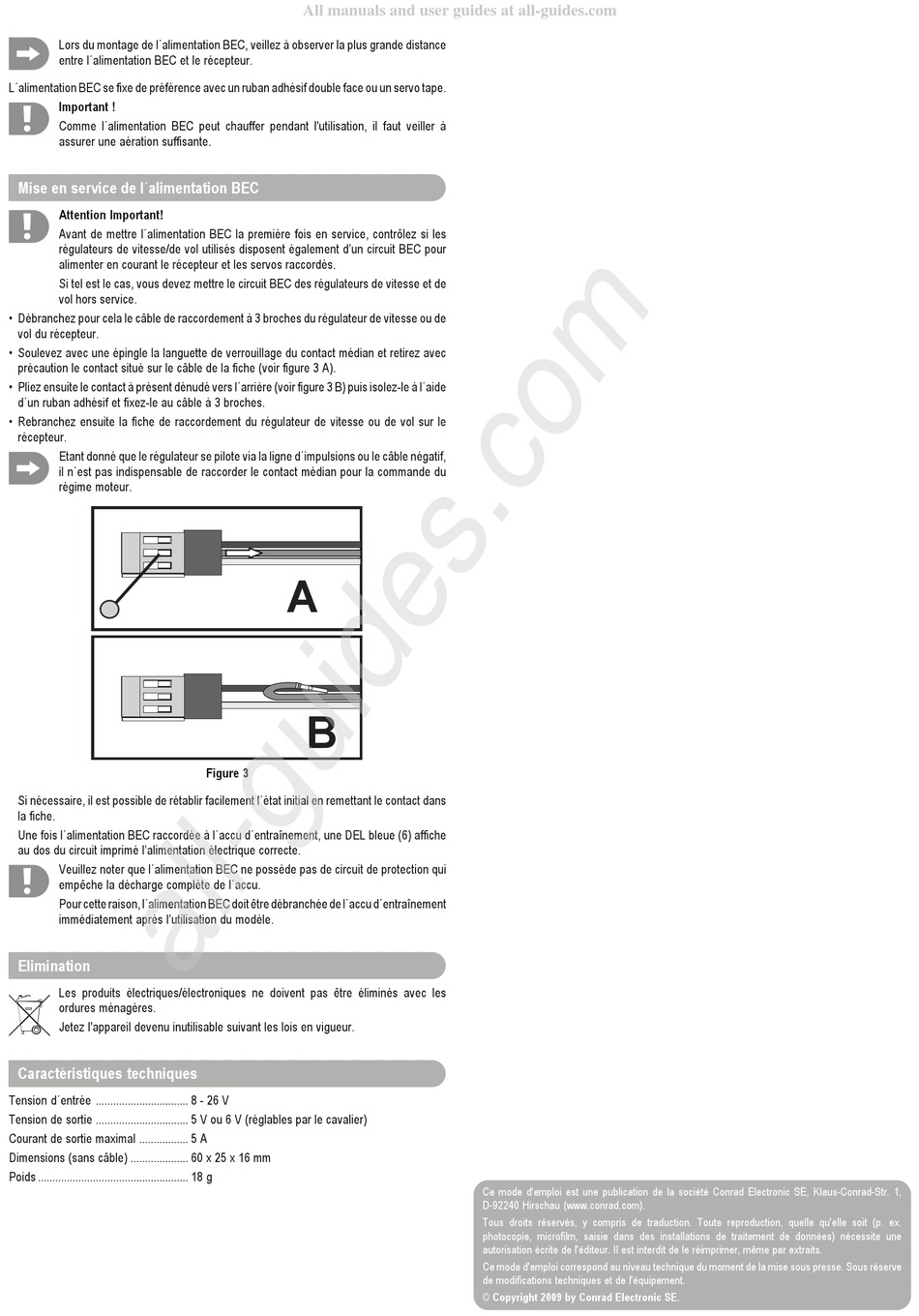

Montage de l´alimentation BEC
Lors du montage de l´alimentation BEC, veillez à observer la plus grande distance
entre l´alimentation BEC et le récepteur.
L´alimentation BEC se fixe de préférence avec un ruban adhésif double face ou un servo tape.
Important !
Comme l´alimentation BEC peut chauffer pendant l'utilisation, il faut veiller à
assurer une aération suffisante.
Mise en service de l´alimentation BEC
Attention Important!
Avant de mettre l´alimentation BEC la première fois en service, contrôlez si les
régulateurs de vitesse/de vol utilisés disposent également d'un circuit BEC pour
alimenter en courant le récepteur et les servos raccordés.
Si tel est le cas, vous devez mettre le circuit BEC des régulateurs de vitesse et de
vol hors service.
• Débranchez pour cela le câble de raccordement à 3 broches du régulateur de vitesse ou de
vol du récepteur.
• Soulevez avec une épingle la languette de verrouillage du contact médian et retirez avec
précaution le contact situé sur le câble de la fiche (voir figure 3 A).
• Pliez ensuite le contact à présent dénudé vers l´arrière (voir figure 3 B) puis isolez-le à l´aide
d´un ruban adhésif et fixez-le au câble à 3 broches.
• Rebranchez ensuite la fiche de raccordement du régulateur de vitesse ou de vol sur le
récepteur.
Etant donné que le régulateur se pilote via la ligne d´impulsions ou le câble négatif,
il n´est pas indispensable de raccorder le contact médian pour la commande du
régime moteur.
Si nécessaire, il est possible de rétablir facilement l´état initial en remettant le contact dans
la fiche.
Une fois l´alimentation BEC raccordée à l´accu d´entraînement, une DEL bleue (6) affiche
au dos du circuit imprimé l'alimentation électrique correcte.
Veuillez noter que l´alimentation BEC ne possède pas de circuit de protection qui
empêche la décharge complète de l´accu.
Pour cette raison, l´alimentation BEC doit être débranchée de l´accu d´entraînement
immédiatement après l'utilisation du modèle.
Elimination
Les produits électriques/électroniques ne doivent pas être éliminés avec les
ordures ménagères.
Jetez l'appareil devenu inutilisable suivant les lois en vigueur.
Caractéristiques techniques
Tension d´entrée ................................ 8 - 26 V
Tension de sortie ................................ 5 V ou 6 V (réglables par le cavalier)
Courant de sortie maximal ................. 5 A
Dimensions (sans câble) .................... 60 x 25 x 16 mm
Poids .................................................... 18 g
All manuals and user guides at all-guides.com
A
B
Figure 3
Ce mode d'emploi est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau (www.conrad.com).
Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex.
photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une
autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits.
Ce mode d'emploi correspond au niveau technique du moment de la mise sous presse. Sous réserve
de modifications techniques et de l'équipement.
© Copyright 2009 by Conrad Electronic SE.
