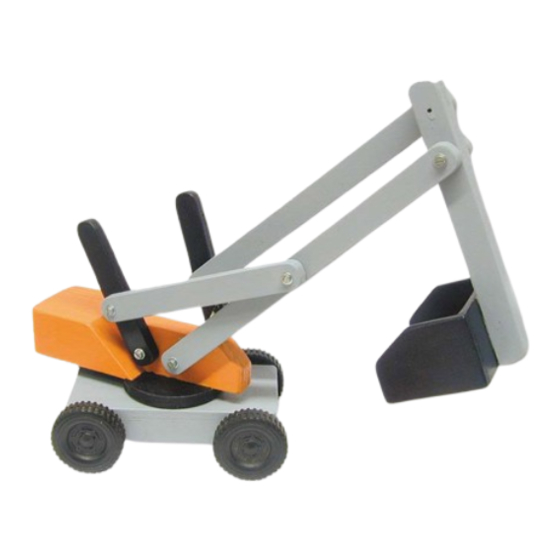

LÖFFELBAGGER

Materialliste:

1 Sperrholzbrett 250 x 80 x 10 mm

1 Sperrholzbrett 250 x 70 x 6 mm

2 Sperrholzleisten 180 x 40 x 20 mm

3 Sperrholzleisten 190 x 20 x 20 mm

5 Sperrholzleisten 300 x 20 x 10 mm

4 Kunststofflaufräder Ø 56 mm

1 Stahlachse Ø 3 x 220 mm

12 Zylinderkopfschrauben M4 x 20

12 Beilagscheiben M4

4 Spaxschrauben 3 x 20

Arbeitsanleitung:

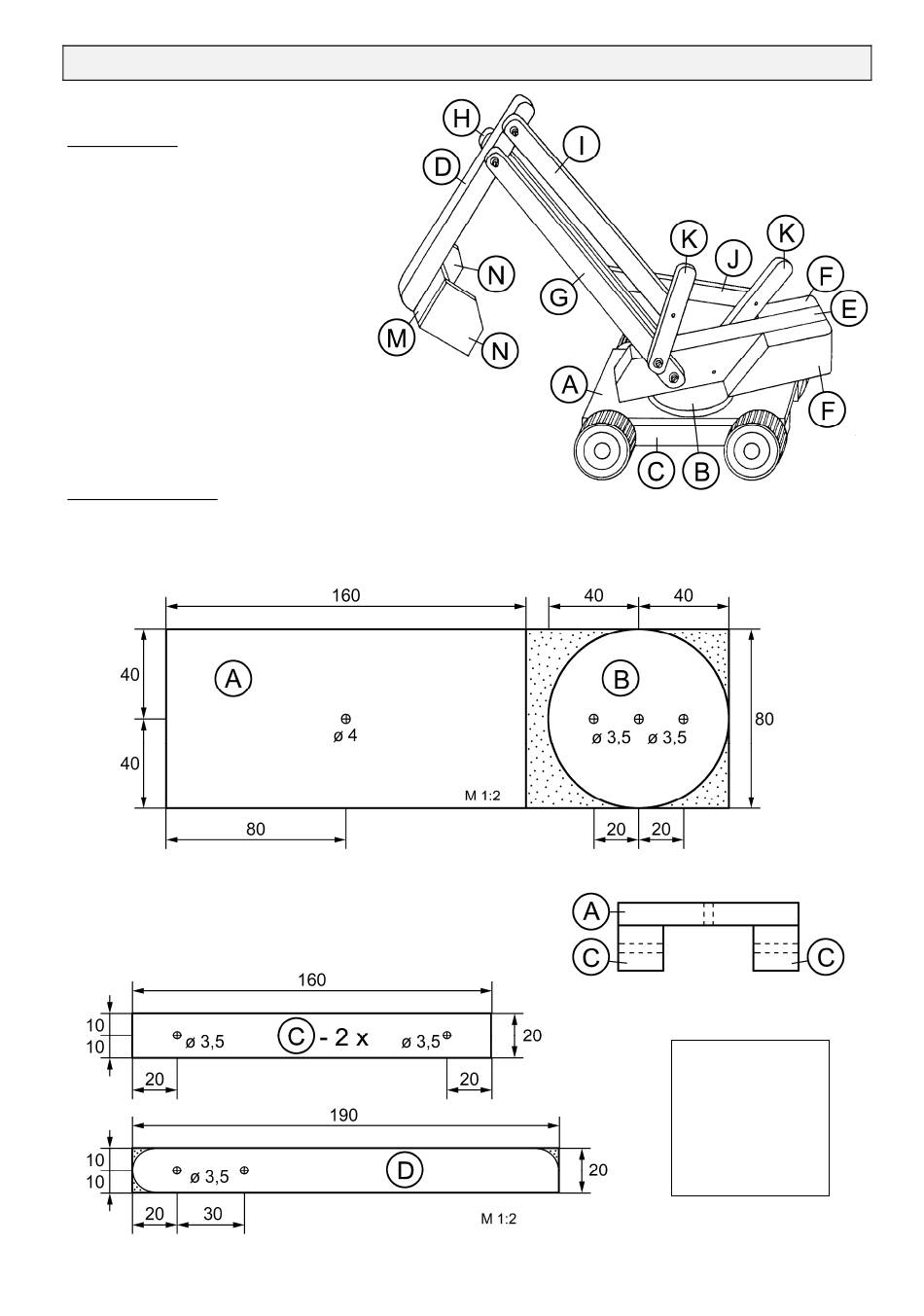

1. Übertrage die Teile (A) und (B) laut Skizze auf das Sperrholzbrett (250 x 80 x 10 mm) und säge sie

aus. Zeichne die Bohrungen genau ein und bohre die Löcher. Schleife die Sägestellen anschließend

etwas nach.

2. Länge die 3 Leisten (190 x 20 x 20 mm) den

Skizzen entsprechend ab. Bohre die Teile (C)

und (D) mit einem 3,5 mm Bohrer und schleife sie

nach. Leime dann die zwei (C)-Teile unten auf

Teil (A).

- 1 -

www.winklerschulbedarf.com

WINKLER - Nr. 100691

Ein Tipp:

Sperrholzleisten

mit quadratischem

Querschnitt sollten

immer 90° zum

Schichtverlauf

gebohrt werden.

Seite 1 LÖFFELBAGGER WINKLER - Nr. 100691 Materialliste: 1 Sperrholzbrett 250 x 80 x 10 mm 1 Sperrholzbrett 250 x 70 x 6 mm 2 Sperrholzleisten 180 x 40 x 20 mm 3 Sperrholzleisten 190 x 20 x 20 mm 5 Sperrholzleisten 300 x 20 x 10 mm 4 Kunststofflaufräder Ø...
Seite 2 Ecken und Kanten mit Schleifpapier ab. Befestige danach alle Hebel- und Gestängeleisten (G bis K) mit den Zylinderkopfschrauben M4 x 20 + Beilagscheiben. Ziehe die Schrauben aber nur so weit fest, dass die Teile noch beweglich bleiben. - 2 - copyright Winkler Schulbedarf GmbH www.winklerschulbedarf.com...
Seite 3 2 Bohrungen (Ø 3 mm) in Teil (M) nicht erforderlich sind. 7. Abschließend sollte der Bagger noch bemalt werden. Vorher muss jedoch das Modell auseinandergeschraubt werden. Zur Bemalung eignen sich besonders Acryllacke (Aquabon). - 3 - copyright Winkler Schulbedarf GmbH www.winklerschulbedarf.com...
