ULTRALIGHT - SOLARFLIEGER

Materialliste:

1 Pappelsperrholzplatte 200 x 120 x 3 mm

2 Fichtenleisten 240 x 30 x 15 mm

1 Nutleiste (Nut 5 x 5 mittig) 100 x 20 x 10 mm

1 Metallachse Ø 3 x 160 mm

1 Solarzelle gekapselt 0,5 V / 1.000 mA

1 Solarmotor + Sockel

1 Luftschraube 3 flügelig (Ø 112 mm)

4 Kunststoff-Laufräder, klein Ø 37 mm

1 Spanplattenschraube 3 x 16

4 Blechschrauben 2,2 x 6,5

2 Halbrundkopf-Spanplattenschrauben 3 x 10

200 mm Schaltdraht, blank

2 Beilagscheiben M4

Arbeitsanleitung:

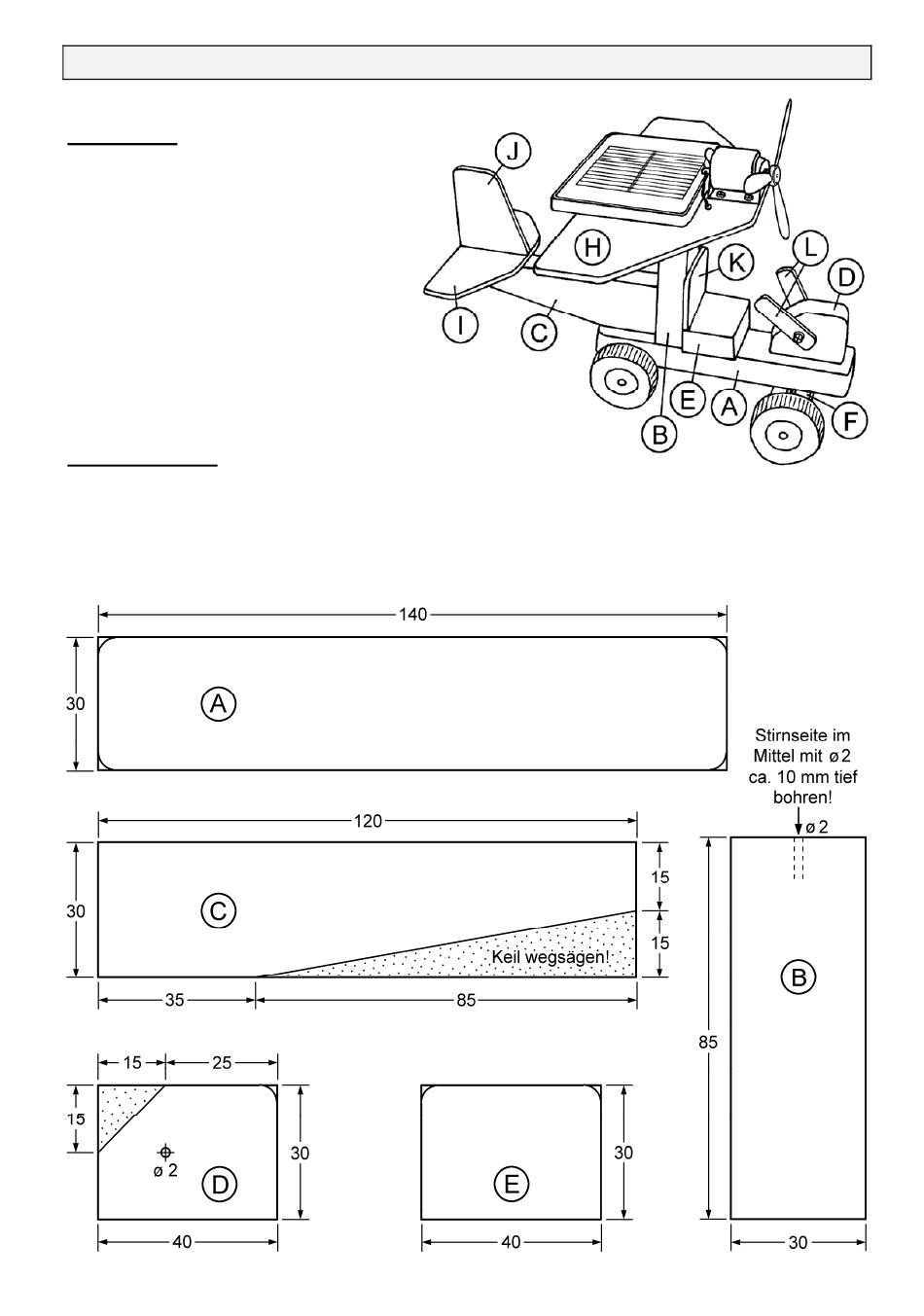

1. Die Teile (A), (B), (C), (D) und (E) entstehen aus den zwei Fichtenleisten (240 x 30 x 15 mm).

Zeichne die Teile den Skizzen entsprechend an und länge sie mit einer Gehrungs- oder Feinsäge

ab. Die Schrägschnitte bei den Teilen (C) und (D) werden am besten mit dem Laubsägebogen

durchgeführt.

Bohre die Löcher (Ø 2 mm) in den Teilen (B) und (D), runde die angegebenen Ecken mit einem

Schleifklotz ab und schleife schließlich alle Sägestellen sauber nach.
