winkler 100597 Anleitung

Einfache LED-Taschenlampe
Materialliste:
2 Pappelsperrholz 150 x 16 x 6 mm (2x A)
1 Pappelsperrholz 170 x 28 x 3 mm (B, C)
1 Moosgummi 15 x 15 x 2 mm (D)
1 Hartschaum 20 x 15 x 20 mm (E)
1 Polystyrol glasklar 100 x 28 x 1 mm (F)
1 Leuchtdiode (LED) weiß superhell
1 Litze einadrig 250 mm
1 Silikonschlauch 1 mm, 20 mm lang
1 Polsternagel 25 mm (P)

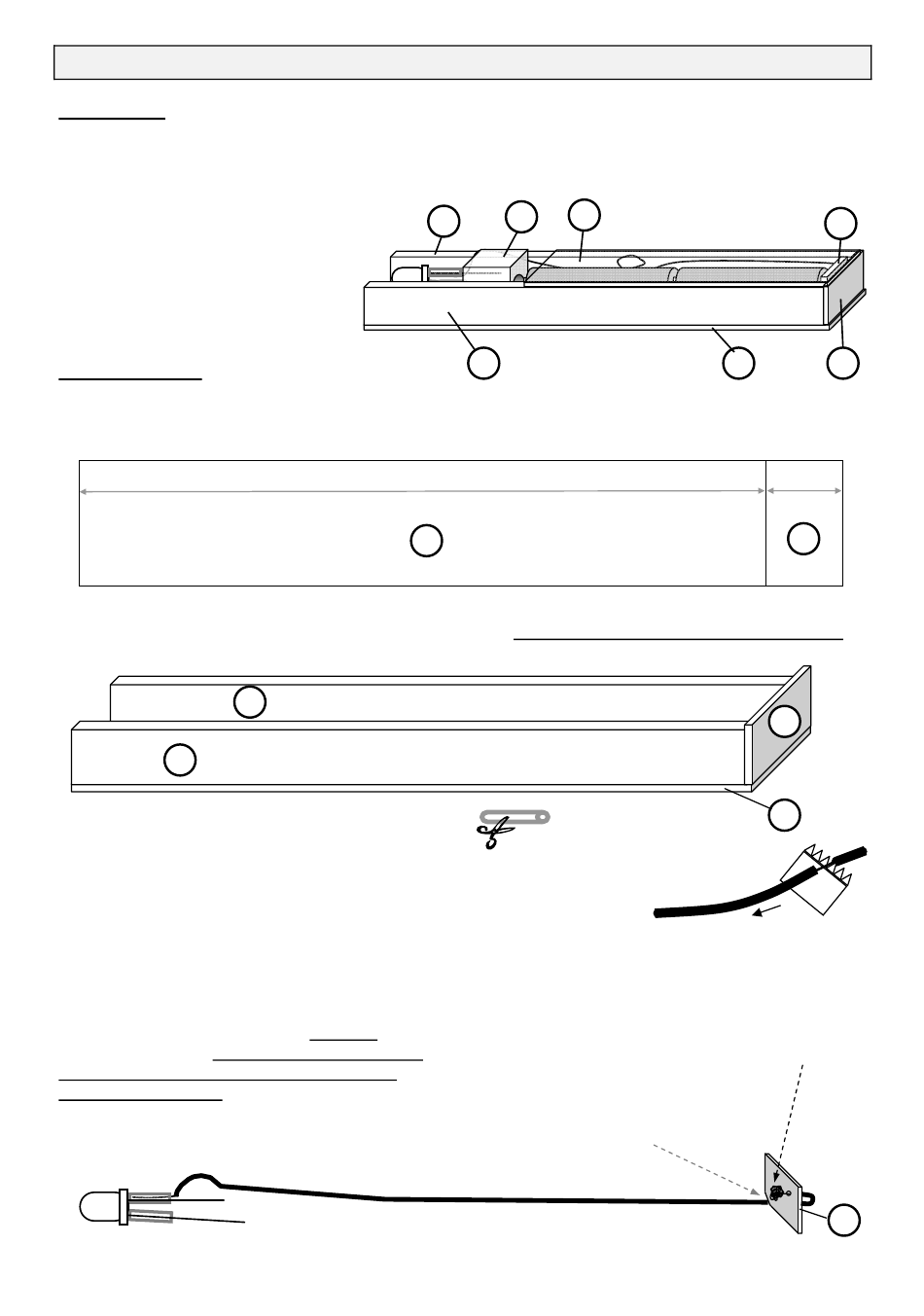

Arbeitsanleitung:
1. Von der dünnen Pappelsperrholzleiste (170 x 28 x 3 mm) für den Teil C ein Stück mit 17 mm Länge
absägen. Für den Boden (B) bleiben noch 153 mm übrig.
2. Die Holzteile (A, A, B, C) zusammenleimen und ca. 3 Minuten ruhig festhalten, dann ca. 30 Minuten
ruhig liegen lassen. Das Endstück (C) muss am Boden (B) und an den Seitenteilen (A) gut festgeleimt
werden!
A
3. Den Silikonschlauch in der Mitte durchschneiden:
Tipp zum Abisolieren (Punkte 4, 5): Das Kabel fest über die Abreißklinge eines Tixo-Abrollers
ziehen (Mit dem Daumen draufdrücken und fest anziehen).
4. Das Litzenkabel auf einer Seite ca. 10 mm
abisolieren und verdrillen (die feinen Drähtchen
sauber zusammendrehen). Das verdrillte
Kabelende sorgfältig in ein Silikonschlauchstück
stecken und das Ganze auf den kürzeren LED-
Anschluss stecken. Genau darauf achten, dass
die feinen Drähtchen nicht den langen LED-
Anschluss berühren ! Das zweite
Silikonschlauchstück wird auf den langen LED-
Anschluss gesteckt.
153 mm
A
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
F
E
A
+
+
A
B
5. Am anderen Ende das Litzenkabel ca. 20 mm
abisolieren. Mitten in das kleine Moosgummi-
plättchen (D) mit dem Nagel ein kleines Loch
stechen. Den abisolierten Draht von hinten
durch dieses Loch stecken und auf der anderen
Seite mit den feinen Drähtchen einen Knäuel
bilden.
Für die Kabelverlegung beim
Moosgummiplättchen
unten eine Ecke abschneiden.
- 1 -
WINKLER - Nr. 100597
D
+
+
B C
(Maßstab 1:1 )
17 mm
C
C
B
D
