APPLAUSMASCHINE
Materialliste:
1 Fichtenleiste 320 x 20 x 20 mm
1 Pappelsperrholzbrett 210 x 100 x 8 mm
1 Pappelsperrholzbrett 100 x 65 x 10 mm (Teil A)
1 Pappelsperrholzbrett 100 x 60 x 15 mm (Teil B)
2 Metall-Lochstreifen 15 Loch
3 Metall-Lochstreifen 5 Loch
2 Metallachsen Ø 3 x 100 mm
1 Batteriekasten, 2 x Mignon
1 Motor RE 260 + Sockel
1 Motorschnecke
1 Zahnrad (Modul 1) - 40 Zähne
1 Distanzrolle Ø 4,3/8 x 10 mm
4 Kunststoff-Rändelmuttern M4
4 Zylinderkopfschrauben M4 x 35 mm
3 Zylinderkopfschrauben M4 x 16 mm
14 Spanplattenschrauben 3 x 12 mm
1 Aufbau-Schiebeschalter
1 Batterieclip - Anschluss
1 Silikon-Kupplungsschlauch 20 mm
1 Distanzring / Stellring Gummi
Arbeitsanleitung:

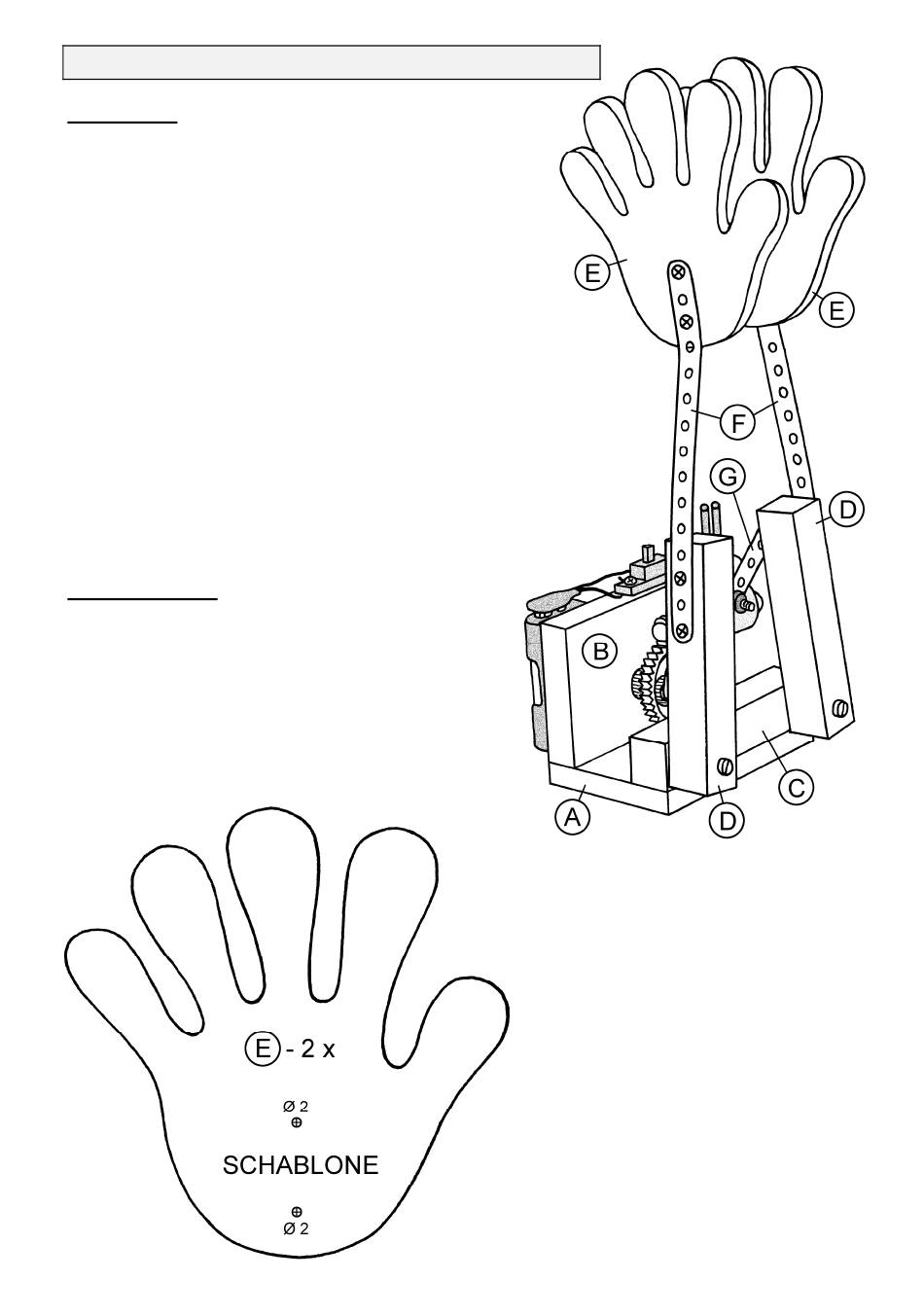

1. Schneide die folgende Hand-Schablone (E) aus
und übertrage sie zwei Mal mit Bleistift auf das
Pappelsperrholzbrett (210 x 100 x 8 mm).
Stich die Bohrstellen mit einem Vorstecher vor und
bohre sie mit einem Ø 2 mm Bohrer durch.
Säge die zwei Hände (E) mit dem Laubsägebogen
aus, schleife die Sägestellen und bemale die
Hände am besten mit rotem Acryllack.
WINKLER - Nr. 101371
- 1 -
copyright Winkler Schulbedarf GmbH
www.winklerschulbedarf.com
Werbung
Verwandte Anleitungen für winkler 101371
Inhaltszusammenfassung für winkler 101371
- Seite 1 APPLAUSMASCHINE WINKLER - Nr. 101371 Materialliste: 1 Fichtenleiste 320 x 20 x 20 mm 1 Pappelsperrholzbrett 210 x 100 x 8 mm 1 Pappelsperrholzbrett 100 x 65 x 10 mm (Teil A) 1 Pappelsperrholzbrett 100 x 60 x 15 mm (Teil B)
- Seite 2 Brett danach auf die Grundplatte (A). 4. Zeichne die Bohrstellen auf den zwei Leistenstücken (D) gemäß Zeichnung an und bohre sie. Die Ø 2 mm Bohrungen werden nur ca. 8 mm tief gebohrt. - 2 - copyright Winkler Schulbedarf GmbH www.winklerschulbedarf.com...
- Seite 3 3 x 12 mm an der Ø 2 mm Bohrung von Brett (B), schiebe die Schnecke auf die Motorachse und setze den Motor ein. Richte den Motorsockel so ein, dass die Schnecke locker in das Zahnrad greift. - 3 - copyright Winkler Schulbedarf GmbH www.winklerschulbedarf.com...
- Seite 4 Kontrolliere zuletzt, ob sich alle beweglichen Teile auch wirklich leicht bewegen lassen. Setze zwei 1,5 Volt Mignon-Batterien in den Batteriekasten und schalte die Maschine ein. Durch das Übersetzungsverhältnis (1 : 40) des Schneckengetriebes werden die Hände ca. 75 Mal pro Minute zusammengeklatscht. - 4 - copyright Winkler Schulbedarf GmbH www.winklerschulbedarf.com...
