winkler 100565 Arbeitsanleitung

ERDÖLPUMPE
Materialliste:
1 Pappelsperrholzbrett 190 x 90 x 10 mm
2 Pappelsperrholzplatten 150 x 120 x 6 mm
2 Pappelsperrholzbrettchen 200 x 60 x 8 mm
1 Pappelsperrholzleiste 150 x 30 x 15 mm
2 Buchenrundstäbe Ø 5 x 200 mm
1 Stiftzahnrad, blau - 20 Z
1 Stiftzahnrad, gelb - 10 Z
1 Schnecke
1 Handkurbel
10 Gummidistanzscheiben
4 Spaxschrauben 3 x 16
1 Anleitung + Schablonen (160 g)
Arbeitsanleitung:
1. Schneide die Schablonen von Seite 3 aus und übertrage die Teile (B), (C) und (D) sehr sorgfältig auf
die zwei Sperrholzplatten (150 x 120 x 6 mm). Stich die Bohrlöcher mit einem Stechspitz vor und
bohre sie den Angaben entsprechend. Beachte aber, dass die drei Ø 3 mm Löcher nur bei einem
(B)-Teil gebohrt werden. Versenke diese drei Löcher mit einem Handsenker auf der Vorderseite so
weit, dass die Köpfe der Spaxschrauben darin Platz finden.
Säge die Teile mit dem Laubsägebogen aus und schleife die Sägestellen mit feinem Schleifpapier.
2. Die Teile (E), (F) und (G) entstehen aus den zwei Sperrholzbrettchen (200 x 60 x 8 mm). Bohre
sie exakt, säge sie aus und schleife die Ecken und Kanten nach.

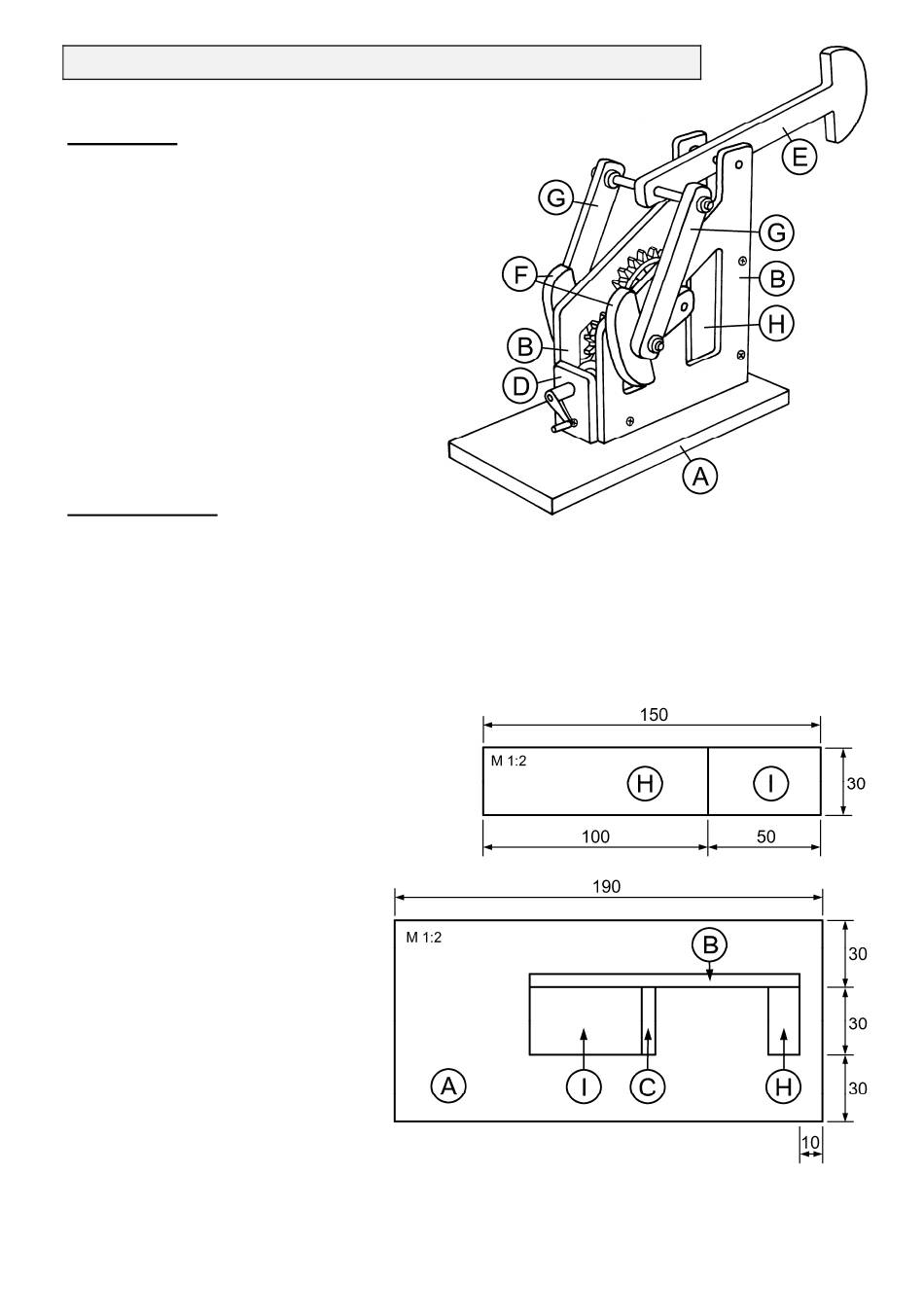

3. Länge die Sperrholzleiste (150 x 30 x 15 mm)
laut Skizze ab:
4. Leime nun den Seitenteil (B), der
keine Ø 3 mm Bohrungen hat, und
die Leisten (H), (I) und (C) auf die
Grundplatte (A) - (190 x 90 mm).
Der zweite Seitenteil (B) wird erst
später angeschraubt.
Nach dem Abbinden des Leims
können alle Holzteile lackiert werden.
Wir empfehlen dazu Acryllacke auf
Wasserbasis, weil sie schnell
trocknen und einen guten Ober-
flächenschutz bieten.
5. Länge die Rundstäbe (Ø 5 mm) ab und entgrate die Enden mit Schleifpapier:
1 Stück ........ 90 mm
1 Stück ........ 60 mm
2 Stück ........ 42 mm
2 Stück ........ 23 mm
