Beschreibung des Schaltfelds

1.1

Schaltfeld-Elemente

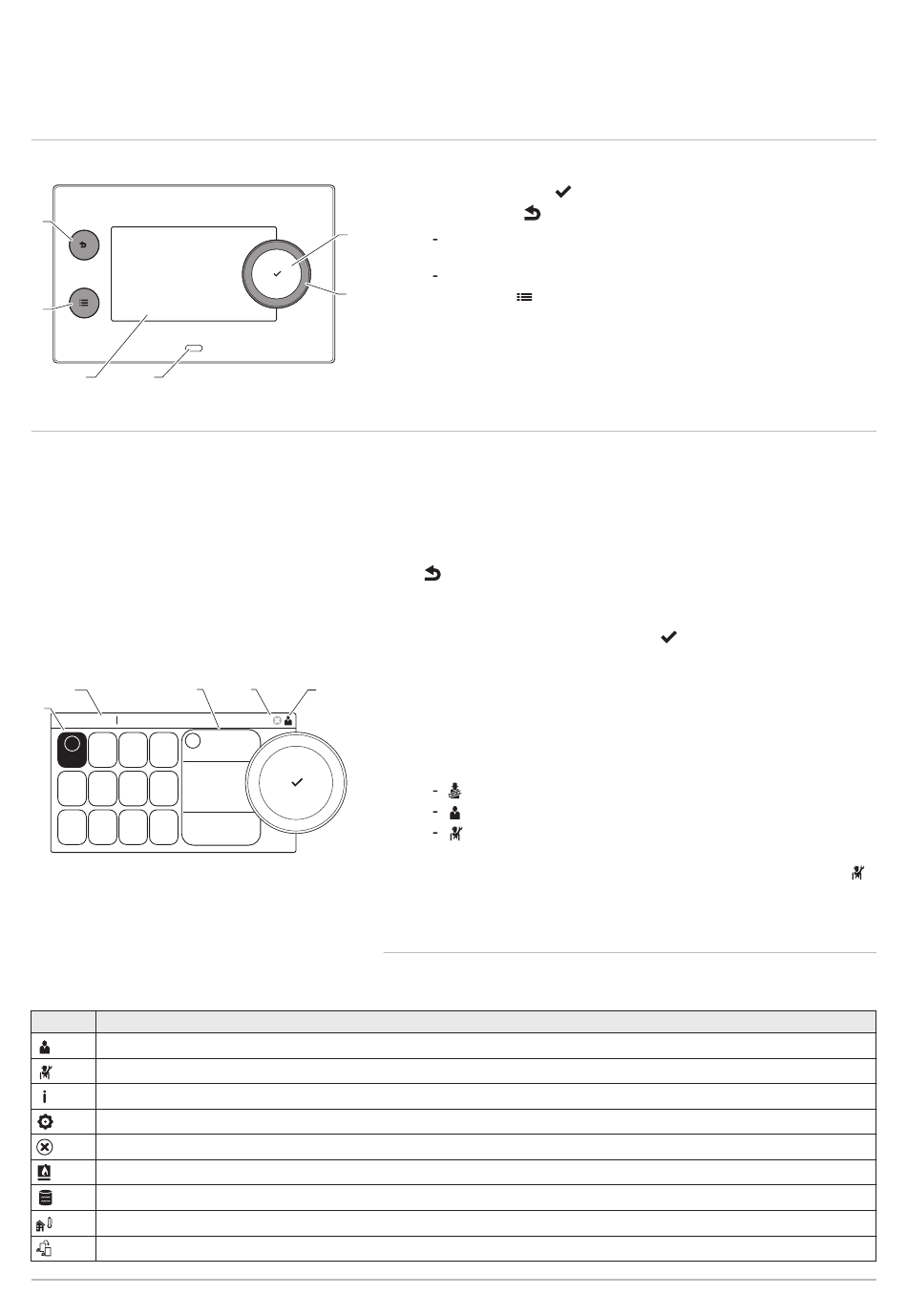

Abb.1 Schaltfeld-Elemente
3
4
5 6
1.2

Beschreibung des Startbildschirms

Abb.2 Symbole auf dem Startbildschirm
2 3
1
22/02/2018 11:20 Home Screen
i
i
All OK
All OK
Tab.1 Symbole
Symbol Beschreibung
Benutzermenü: Parameter auf Benutzerebene können konfiguriert werden.
Fachhandwerkermenü: Parameter auf Fachhandwerkerebene können konfiguriert werden.
Informationsmenü: Verschiedene Momentanwerte können ausgelesen werden.
Systemeinstellungen: Die Systemparameter können konfiguriert werden.
Fehleranzeige.
Gas-Brennwertkessel-Anzeige.
Trinkwasserspeicher ist angeschlossen.
Der Außentemperaturfühler ist angeschlossen.
Kesselnummer im Kaskadensystem.
7704006 - v.05 - 11042020
2
1
AD-3000932-02
4 5
Error Status
AD-3001157-02
1 Drehknopf zur Auswahl von Symbolen, Menüs oder Einstellungen
2 Bestätigungstaste
3 Zurück-Taste
:
Kurzes Drücken: Zurück zum vorherigen Bildschirm oder zum
vorherigen Menü
Langes Drücken: Zurück zum Startbildschirm
4 Menü-Taste
zum Aufrufen des Hauptmenüs
5 Display
6 Status-LED
Dieser Bildschirm wird nach dem Einschalten des Gerätes automatisch
angezeigt. Das Schaltfeld schaltet automatisch in den Standby-Betrieb
(schwarzer Bildschirm), wenn der Bildschirm 5 Minuten lang nicht berührt
wird. Eine der Tasten am Schaltfeld betätigen, um den Bildschirm wieder
zu aktivieren.
Sie gelangen von jedem Menü zum Startbildschirm, wenn Sie die Zurück-
Taste einige Sekunden lang drücken.
Die Kacheln auf dem Startbildschirm gewähren schnellen Zugang zu den
entsprechenden Menüs. Mit dem Drehknopf zum gewünschten Menü
navigieren und die Auswahl mit der Taste
1 Kacheln: die gewählte Kachel ist hervorgehoben
2 Datum und Uhrzeit | Bezeichnung des Bildschirms (tatsächliche
Position im Menü)
3 Informationen zur gewählten Kachel
4 Fehleranzeige (nur sichtbar, wenn ein Fehler festgestellt wurde)
5 Symbol zur Anzeige der Navigationsebene:
: Schornsteinfegerebene
: Benutzerebene
: Fachhandwerkerebene
Die Fachhandwerkerebene ist mit einem Zugriffscode geschützt.
Wenn diese Ebene aktiv ist, wechselt der Status der Kachel [
von Aus zu Ein.
1.2.1

Bedeutung der Symbole auf dem Bildschirm

1 Beschreibung des Schaltfelds
zur Bestätigung der Auswahl
bestätigen.
]
3
